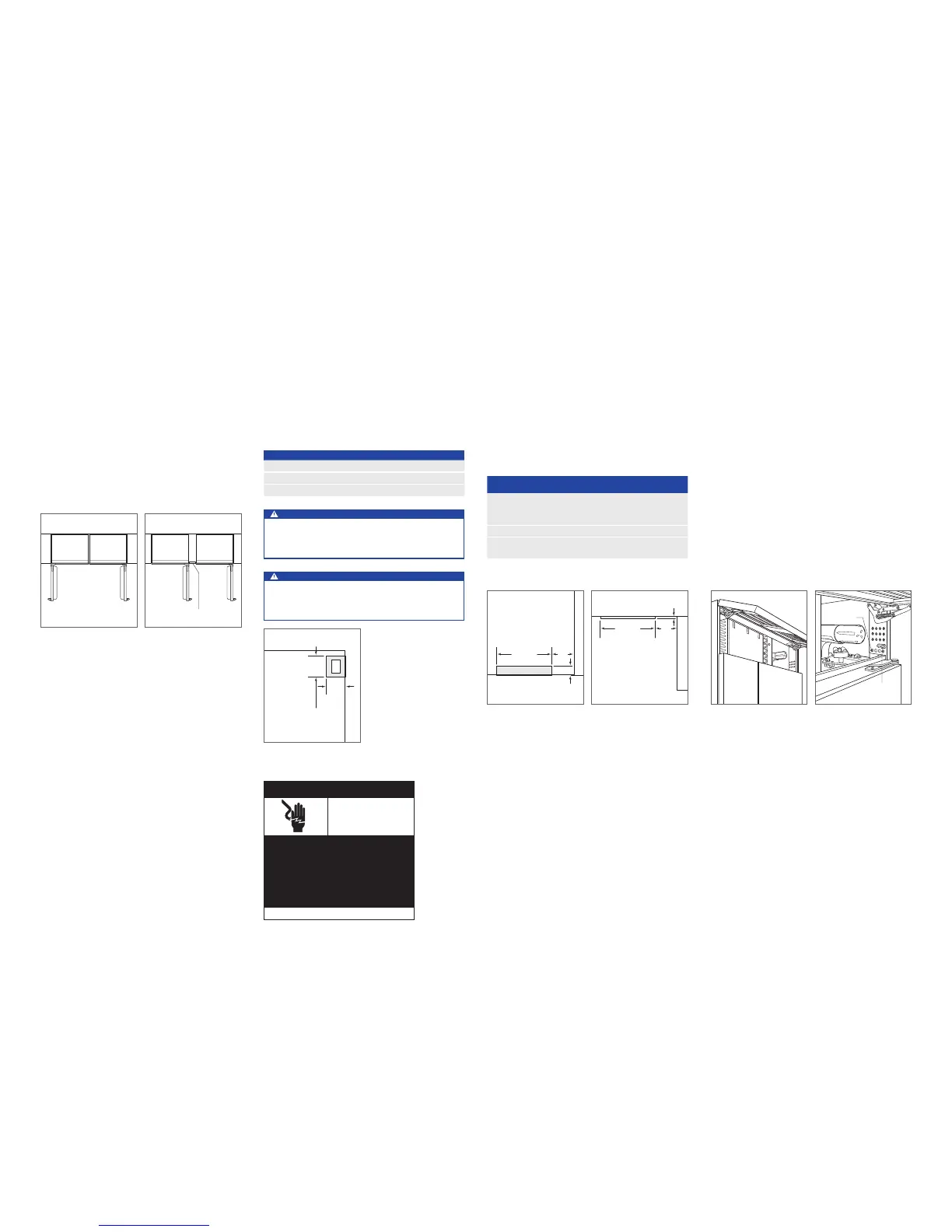

PRÉPARATION DE L’EMPLACEMENT
Électricité
L’installation doit se conformer à tous les codes électriques
applicables.
L’alimentation en électricité doit se trouver dans la zone
ombrée indiquée sur l’illustration ci-dessous. Il est nécessaire
d’avoir un circuit indépendant, alimentant uniquement cet
appareil ménager. Il n’est pas recommandé d’avoir recours
à un disjoncteur différentiel (GFCI) qui pourrait provoquer
l’interruption du fonctionnement de l’appareil.
CONFIGURATION ÉLECTRIQUE
Alimentation électrique 220-240 V c.a., 50/60 Hz
Disjoncteur 10 A
Prise type mise à la terre
MISE EN GARDE
La prise doit être vérifiée par un électricien qualifié. Celui-ci
doit s’assurer qu’elle est dotée de la polarité adéquate.
Assurez-vous que la prise est correctement mise à la terre.
AVERTISSEMENT
N’utilisez pas de rallonge ni d’adaptateur à deux broches.
Ne retirez pas non plus la broche de mise à la terre du
cordon électrique.
Plomberie
L’installation doit se conformer à tous les codes de
plomberie applicables.
L’arrivée d’eau doit se trouver dans la zone ombrée
indiquée sur les illustrations ci-après. La lyre devra être
branchée à l’alimentation en eau de la maison avec un
robinet d’arrêt facile d’accès. N’utilisez pas de robinet
auto-perceur. La canalisation d’eau ne doit pas gêner
l’installation des supports antibasculement.
Cet appareil ménager doit être raccordé à une alimentation
en eau potable.
CONFIGURATION DE LA
PLOMBERIE
Arrivée d’eau Tube PEX, en acier inoxydable
tressé ou en cuivre de
1
/4" de
diamètre extérieur
Pression d’eau 2,4–-8,3 bars
Surplus de la canalisation d’eau
pour le branchement
0,9 m
VUE DE FACE
1 918 mm
À PARTIR
DU SOL
178
mm
E
152
mm
Emplacement de l’alimentation
électrique.
76 mm
457 mm
VUE DE FACE
SOL
VUE EN PLAN
MUR ARRIÈRE
13 mm
152
mm
457 mm
152
mm
76 mm
457 mm
VUE DE FACE
SOL
VUE EN PLAN
MUR ARRIÈRE
13 mm
152
mm
457 mm
152
mm
Emplacement de l’arrivée d’eau
(arrière).
Emplacement de l’arrivée d’eau
(dessous).
Installation conjointe
Si deux appareils sont placés côte à côte, il faudra peut-être
se procurer un kit d’installation conjointe. Les installations
sans ller sur mesure exigent un kit d’installation conjointe.
Si aucun kit d’installation conjointe n’est spécié, il est
recommandé d’utiliser un ller de 51 mm entre les appareils.
Les installations conjointes sans ller ne sont possibles que
lorsqu’il s’agit de deux appareils dont les charnières sont
opposées. Reportez-vous aux illustrations ci-après.
Ces kits d’installation conjointe sont disponibles chez un
revendeur agréé Sub-Zero. Les questions concernant
l’installation devront être adressées à votre revendeur agréé
Sub-Zero.
SANS FILLER
FILLER
Charnières opposées. Charnières du même côté.
Préparation
Dégagez l’appareil du carton et inspectez-le an de déceler
tout dommage éventuel. Retirez le socle en bois et jetez les
boulons et les supports d’expédition. Retirez et recyclez les
matériaux d’emballage. Ne jetez pas la plinthe, les supports
antibasculement ni le matériel de xation.
Rentrez complètement les pieds de mise à niveau avant le
temps de mettre l’appareil à l’endroit prévu. Les pieds de
mise à niveau avant et arrière seront ajustés depuis l’avant
une fois que l’appareil sera en place.
Retirez le bac de vidange de la base de l’appareil pour éviter
de l’endommager et faciliter le maniement du diable spécial
appareils ménagers.
Il est conseillé de retirer la grille avant de déplacer l’appareil.
Pour cela, tirez d’abord sur le bord inférieur de la grille
et faites-la basculer vers le haut. Desserrez les deux vis
de montage arrière de la grille et retirez les deux vis de
montage avant. Reportez-vous aux illustrations ci-après.
Tirez la grille vers l’avant en la tenant fermement.
VIS ARRIÈRE DE
LA GRILLE
VIS AVANT DE
LA GRILLE
Retrait de la grille. Vis de montage de la grille
Électricité
Danger de
choc électrique
Branchez directement le cordon électrique
dans une prise avec mise à la terre adéquate.
N’entravez pas la fonction de mise à la
terre du cordon électrique.
N’utilisez pas d’adaptateur ou de cordon
de rallonge.
Le non-respect de ces instructions pourrait
entraîner des blessures graves voire mortelles.
Voir les instructions d’installation
