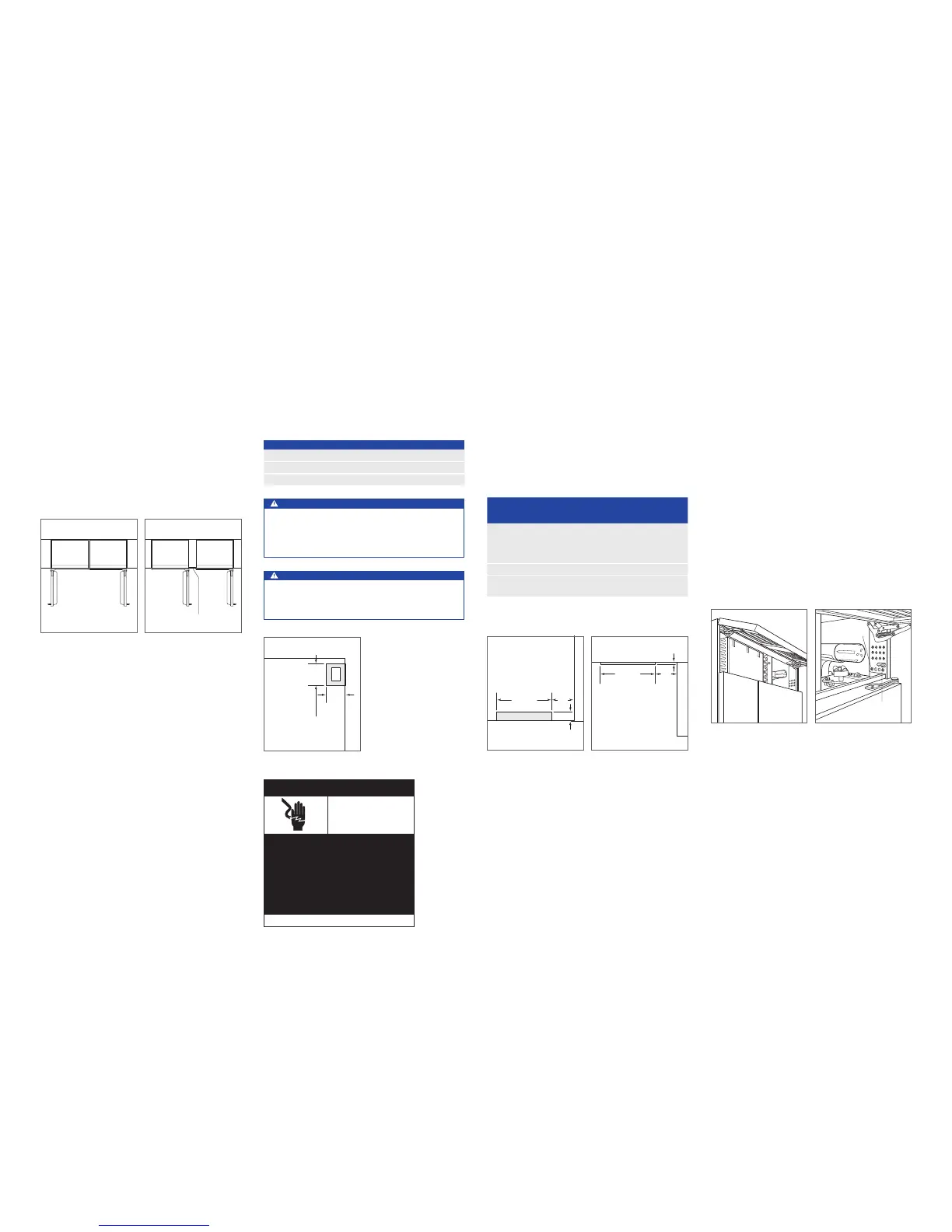

Sub-Zero ICBBI-48SID - Doppelinstallation; Elektrik; Rohrleitungen; Vorbereitung

subzero.com | 5
VORBEREITUNG DES INSTALLATIONSORTES
Elektrik
Bei der Installation müssen alle geltenden elektrischen
Vorschriften eingehalten werden.
Die Stromversorgung sollte im schattierten Bereich in
der nachstehenden Zeichnung liegen. Außerdem ist ein
separater Stromkreis nur für dieses Gerät erforderlich.
Ein FI-Schutzschalter wird nicht empfohlen und kann den
Betrieb unterbrechen.
ELEKTROVORAUSSETZUNGEN
Stromversorgung 220-240 V AC, 50/60 Hz
Schutzschalter 10 A
Steckdose geerdet
VORSICHT
Die Steckdose muss von einem qualifizierten Elektriker
geprüft werden, um sicherzustellen, dass sie mit der
richtigen Polarität verdrahtet ist. Stellen Sie sicher,
dass die Steckdose ordnungsgemäß geerdet ist.
ACHTUNG
Kein Verlängerungskabel bzw. keinen zweipoligen
Stecker verwenden und unter keinen Umständen den
Erdungsstift des Netzkabels entfernen.
Rohrleitungen
Bei der Installation müssen alle geltenden Vorschriften für
Rohrinstallationen eingehalten werden.
Die Wasserversorgungsleitung sollte im schattierten
Bereich in den nachstehenden Zeichnungen
liegen. Die Wasserversorgungsleitung sollte an die
Hausversorgungsleitung angeschlossen werden,
und es sollte ein leicht zugängliches Absperrventil
installiert werden. Keine Anbohrventile verwenden. Die
Wasserversorgungsleitung darf sich nicht störend auf die
Installation der Kippschutzhalterungen auswirken.
Dieses Gerät sollte an einer Trinkwasserversorgung
angeschlossen werden.
VORAUSSETZUNGEN FÜR
DIE INSTALLATION VON
ROHRLEITUNGEN
Wasserversorgungsleitung Kupferleitung mit einem
Außendurchmesser von
1
/4 Zoll, Edelstahlgeecht-
leitung oder PEX-Rohr
Wasserdruck 2,4 - 8,3 bar
Wasserleitungsüberstand für den
Anschluss
0,9 m
VORDERANSICHT
1.918 mm
VOM BODEN
178
mm
E
152
mm
Ort der Stromversorgung
76 mm
457 mm
VORDERANSICHT
BODEN
DRAUFSICHT
RÜCKWAND
13 mm
152
mm
457 mm
152
mm
76 mm
457 mm
VORDERANSICHT
BODEN
DRAUFSICHT
RÜCKWAND
13 mm
152
mm
457 mm
152
mm
Ort der Wasserversorgung
(Rückseite)
Ort der Wasserversorgung
(Unterseite)
Doppelinstallation
Wenn zwei Geräte nebeneinander installiert werden,
wird eventuell ein Doppelinstallationssatz benötigt. Bei
Installationen ohne Füllstreifen ist ein Doppelinstallationssatz
erforderlich. Wenn kein Doppelinstallationssatz vorgegeben
ist, wird zwischen den Geräten ein 51 mm breiter Füllstreifen
empfohlen. Doppelinstallationen ohne Füllstreifen sind nur
mit zwei Geräten mit gegenüberliegenden Scharnieren
möglich. Siehe die Abbildungen weiter unten.
Doppelinstallationssätze sind über einen Sub-Zero-
Vertragshändler lieferbar. Bei Fragen in Bezug auf die Installation
wenden Sie sich an Ihren Sub-Zero-Vertragshändler.
OHNE FÜLLSTREIFEN
FÜLLSTREIFEN
Gegenüberliegende Scharniere Scharniere auf derselben Seite
Vorbereitung
Das Gerät auspacken und auf Schäden überprüfen. Den
Holzsockel entfernen und die Versandschrauben und
Streben entsorgen. Die Verpackungsmaterialien entfernen
und dem Recycling zuführen. Die Sockelleiste, die
Kippschutzhalterungen und die Befestigungsmittel dürfen
nicht entsorgt werden.
Die vorderen Nivellierfüße ganz hochschrauben, damit sich
das Gerät in Position verschieben lässt. Die vorderen und
hinteren Nivellierfüße können von vorne aus eingestellt
werden, sobald sich das Gerät in Position bendet.
Die Ablaufwanne am Sockel des Geräts ausbauen, um eine
Beschädigung zu vermeiden und die richtige Positionierung
des Transportwagens zu ermöglichen.
Die Gitterbaugruppe muss vor dem Transportieren des
Geräts entfernt werden. Dazu wird die untere Kante des
Gitters herausgezogen und nach oben gedreht. Die beiden
hinteren Gittermontageschrauben lockern und die beiden
vorderen Gittermontageschrauben entfernen. Siehe die
Abbildungen weiter unten. Das Gitter fest packen und zum
Entfernen nach vorne ziehen.
HINTERE
GITTERSCHRAUBE
VORDERE
GITTERSCHRAUBE
Ausbauen des Gitters Gittermontageschrauben
Strom-
schlag-
gefahr
Netzkabel direkt in eine ordnungsgemäß
geerdete Steckdose einstecken.
Nicht die Erdungsfunktion des Steckers
außer Kraft setzen.
Es darf kein Adapter bzw. Verlänge-
rungskabel verwendet werden.
Die Nichtbeachtung dieser Anweisungen
könnte zu ernsthaften Verletzungen oder
zum Tod führen.
Siehe Installationsanweisungen
