Sub-Zero ICBBI-48SID - Aufstellen; Maßangefertigte Platten; Wasserleitung

subzero.com | 7
EXTERNER SPENDER
Bei Modellen mit externem Spender muss das
Spenderglasbett entfernt werden, bevor maßangefertigte
Platten eingebaut werden können.
WICHTIGER HINWEIS: Die Plattengesamtstärke
(einschließlich Träger- und Abstandsplatte, falls verwendet)
im Glasbettbereich kann von 6 mm bis maximal 29 mm
reichen. Wenn die Platte dicker ist, muss der Bereich auf
eine Stärke von maximal 29 mm gefräst werden.
Zum Entfernen des Glasbetts das Wassergitter nach oben
ziehen und herausheben. Die Schaltblende ausbauen,
indem Sie die mittleren Kunststoffdornträger entfernen. Die
Schaltblende herauskippen und den Kabelbaum (mit der
blauen Seite nach oben) von der Rückseite abtrennen. Die
Einfassung durch Entfernen der vier Schrauben ausbauen.
Siehe die Abbildungen weiter unten.
Nach dem Einbau der maßangefertigten Platten das
Verfahren zum erneuten Einbauen des Glasbetts in
umgekehrter Reihenfolge ausführen.
INSTALLATION DER PLATTEINSTALLATION
Wasserleitung
Ca. 0,9 m des
1
/4-Zoll-Kunststoffschlauchs wird mit einer
vormontierten
1
/4-Zoll- Pressverbindung unter dem Gerät
am Gerät angeschlossen. Der Armaturanschlusssatz der
Wasserleitung, der im Lieferumfang des Geräts enthalten ist,
umfasst ein
1
/4-Zoll-Pressverbindungstück zum Anschluss
an die Hauswasserleitung.
Vor Herstellung des letzten Anschlusses am Gerät
die Wasserleitung ausspülen. Dadurch werden alle
Ablagerungen entfernt, die durch die Installation der neuen
Wasserleitung eventuell noch im Rohr verblieben sind.
Die Muffe und Mutter an der Wasserleitung anbringen und
an der Verbindung am Ende des Schlauchs anschließen.
Nicht zu stark festziehen. Alle Wasserleitungsarmaturen auf
Leckagen überprüfen. Es muss überprüft werden, ob die
Abusswanne ein- und ausgebaut werden kann, ohne dass
die Wasserleitung stört.
WICHTIGER HINWEIS: Bei Verwendung eines Umkehrosmose-
systems wird empfohlen, das Wasserltrationssystem durch
Ausbauen des Filters zu umgehen.
WICHTIGER HINWEIS: Wasserleitungen dürfen keinen
Temperaturen unter dem Gefrierpunkt ausgesetzt werden.
Maßangefertigte Platten
Für Verkleidungs- und bündige/voll integrierte Ausführungen
müssen maßangefertigte Tür- und Gitterplatten eingebaut
werden. Die Plattengröße ist für eine korrekte Passung
äußerst wichtig. Zur Verizierung der Anforderungen an die
Platten und der entsprechenden Abmessungen beziehen Sie
sich auf die Design-Anleitung von Sub-Zero unter subzero.
com/specs.
WICHTIGER HINWEIS: Bei bündigen/voll integrierten
Ausführungen ist auf allen Seiten eine Laibung von
mindestens 13 mm erforderlich.
Die maßangefertigten Platten müssen auf allen Seiten
endbearbeitet werden. Sie können sichtbar sein, wenn die
Tür geöffnet ist.
EIS
WASSER
LAMPE
WASSER-
GITTER
VERRIE-
GELUNGS-
ANZEIGE

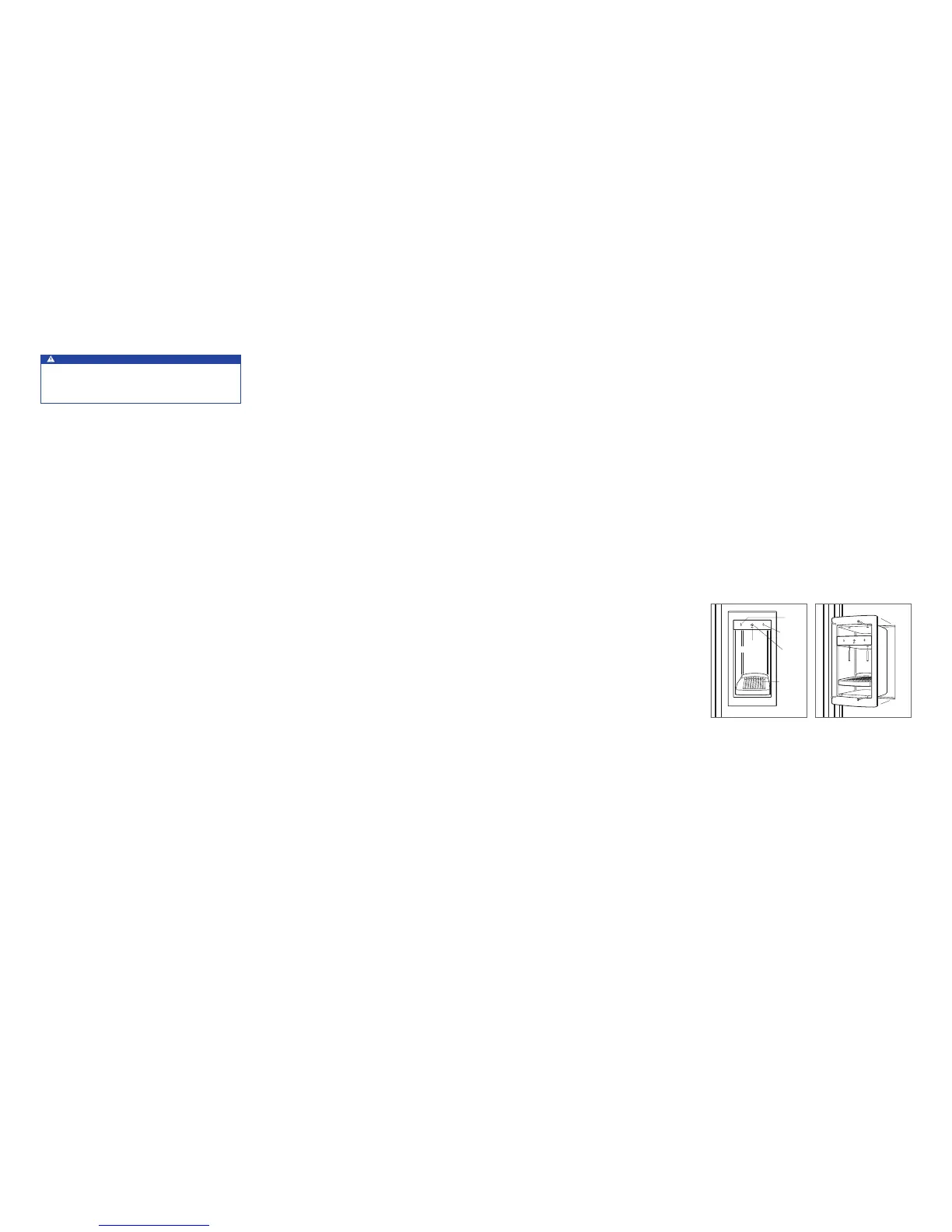

Glasbett des Spenders Ausbauen des Glasbetts
Aufstellen
VORSICHT
Bevor das Gerät in Position gebracht wird, müssen
die Türen in geschlossener Stellung gesichert und die
Fußbodendeckschicht geschützt werden.
Zum Transportieren des Geräts zur Öffnung einen
Transportwagen benutzen.
Wenn das Gerät auf die Rück- oder Seitenwand gelegt
wurde, muss es mindestens 24 Stunden aufrecht stehen,
bevor es an die Stromversorgung angeschlossen wird.
Das Netzkabel in die geerdete Steckdose einstecken
und das Gerät in Position rollen. Prüfen, ob die
Kippschutzhalterungen richtig eingreifen.
WICHTIGER HINWEIS: Seitenplatten müssen ggf. installiert
werden, bevor das Gerät in die endgültige Position gebracht
wird. Siehe Seite 8.
