Summer Fun 108023 - Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen; Schaltplan

9

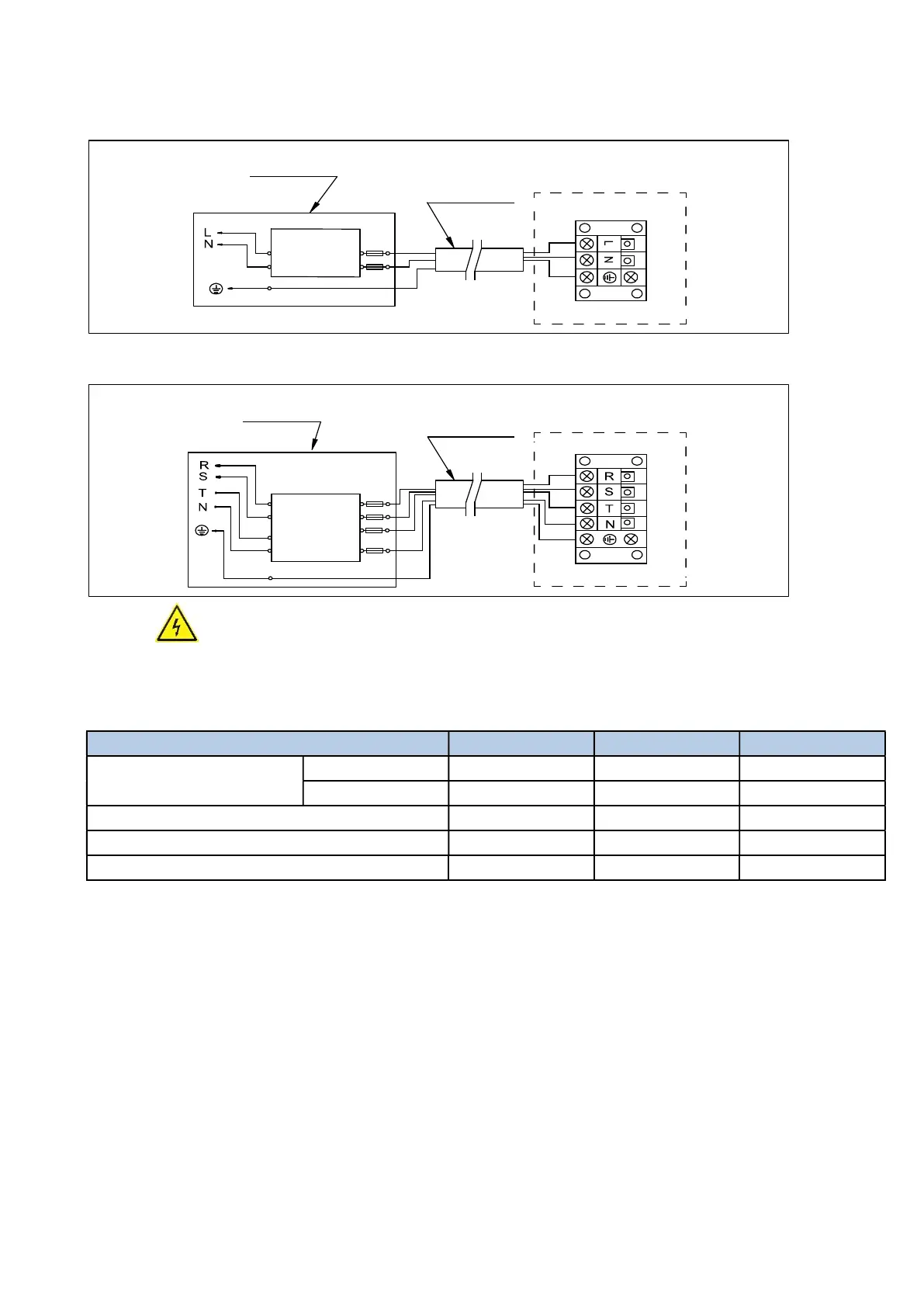

3. Schaltplan
a. Stromart: 230V 50H
b. Stromart:: 400V 50Hz
Hinweis: 1) Muss fest verdrahtet sein, Stecker-Verbindung ist nicht zulässig.
2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein.
4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen
MODELL
108023 108024 108025
Trennschalter
Nennstrom (A)
9 12 16.5
Nennfehlstrom (mA)
30 30 30
Sicherung (A)
9 12 16.5
Stromkabel (mm
2
)
3x1.5 3 x 2.5 3 x 2.5
Signalkabel (mm
2
)
3×0.5 3×0.5 3×0.5
※ Die obigen Daten können ohne Vorankündigung geändert werden.
Achtung: Die oben genannten Daten beziehen sich auf ein Stromkabel von maximal 10m Länge. Bei einem Kabel
von mehr als 10m Länge ist der Kabeldurchmesser zu erhöhen. Das Signalkabel kann auf bis zu maximal
50m verlängert werden.
Stromkabel
Schalttafel der Poolheizungspumpe
Trennschalter
Sicherung
Verteiler (vom Kunden bereitzustellen)
Erdung
Stromnetz
400V 50Hz
