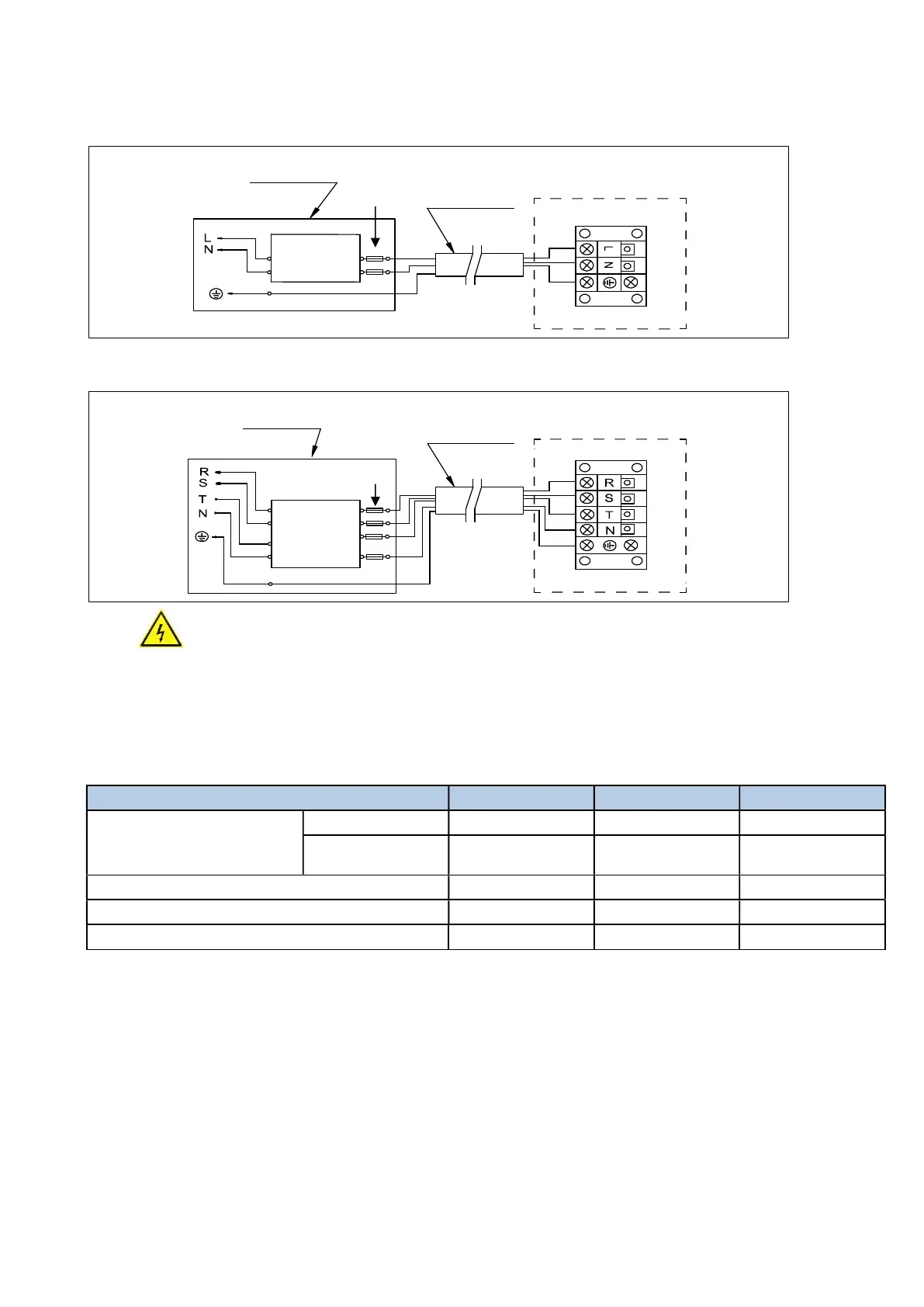

3. Schéma de câblage
a. Pour alimentation électrique : 230V 50Hz
b. Pour alimentation électrique : 400V 50Hz
Note: 1) Doit être câblé, une prise n'est pas autorisée
2) La pompe à chaleur doit absolument être raccordée à la terre.
3. Câblage et fusibles
MODELE
108023 108024 108025
disjoncteur
Courant (A)
9 12 16.5
Courant résiduel
(mA)
30 30 30
Fusible (A)
9 12 16.5
Câblage électrique
(mm
2
)
3x1.5 3 x 2.5 3 x 2.5
Fil pilote (mm2)
3×0.5 3×0.5 3×0.5
※Les données ci-dessus font l’objet de modification sans préavis.
Note: Les données ci-dessus sont adaptées au cordon d'alimentation ≤ 10 m. Si le cordon d'alimentation est ＞ 10 m,
la section du câble doit être augmentée. Le fil pilote peut être étendu à 50 m maximum.
Mise à la terre
Fusible
Alimentation
230V 50Hz
Carte de câblage de PAC piscine
Câblage électrique
disjoncteur
coffret de distribution (fourni par le client)
Fusible
Alimentation
400V 50Hz
Sol
Carte de câblage de PAC piscine
Câblage électrique
disjoncteur
coffret de distribution (fourni par le client)
