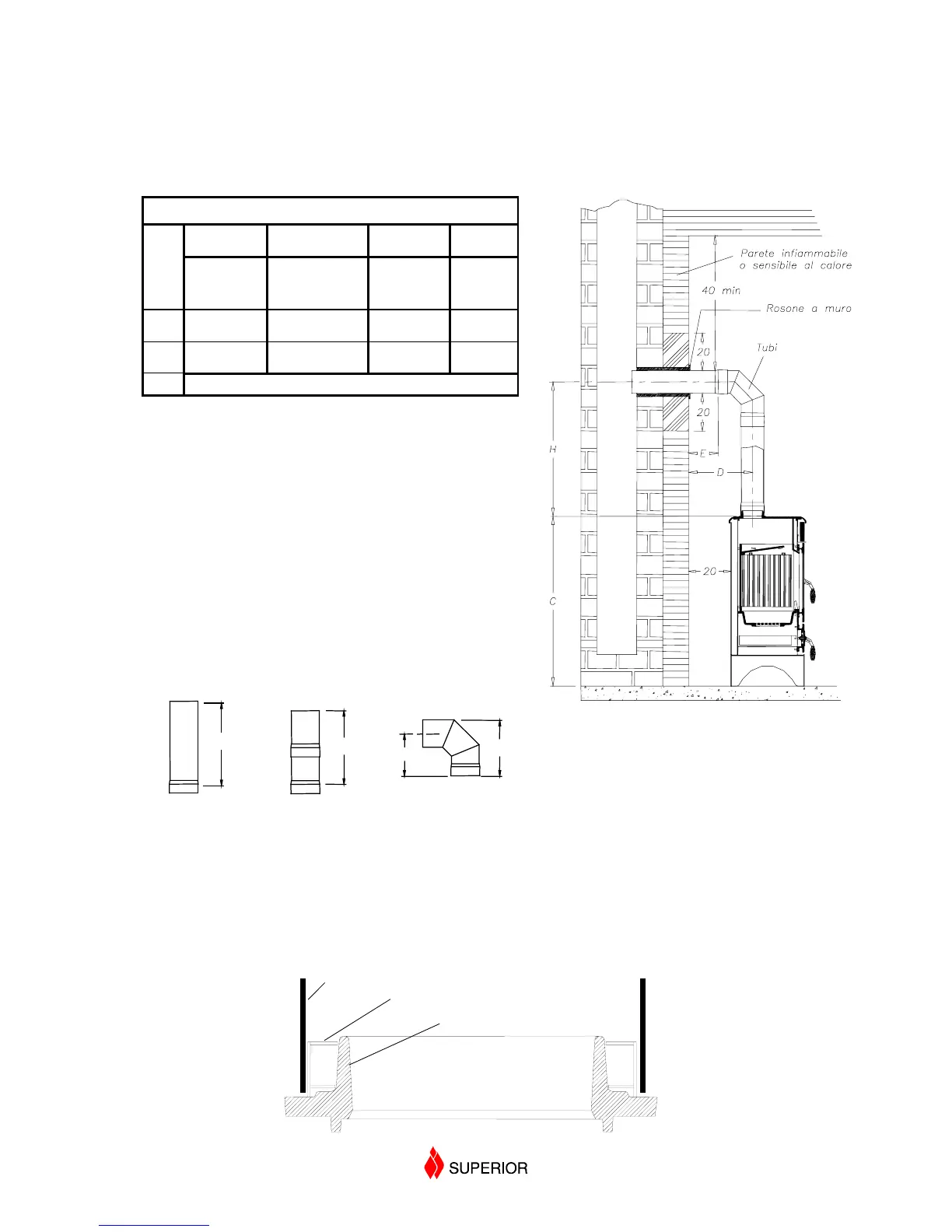

4.2 Scarico fumi SUPERIORE
Praticare il foro per l’allacciamento all’altezza da terra riportata in figura e fissare, se previsto, il rosone a muro.
Tagliare se necessario uno spezzone di tubo, la cui misura dipende dalla distanza E più la parte da incassare;
inserirlo nella canna fumaria e sigillare dove necessario.
Misure in cm
Quote in cm (vedi figura a lato)
S45 L- S45 C S45 F S55 L-S55 C S55 F
MICAELA
MANUELA
MIRIAM
MADDALENA
MILENA
SANDRA
STEFANIA
SILVIA
SARA
SIMONA
C 90.5 133 100.5 143
D 32 32 32 32
H paragrafo seguente
La quota H riportata nella figura qui a lato, varia a seconda dei tubi
di raccordo.
Per esempio se si usano un tubo da metro T100 ed una curva
C6 con diametro 15 (misure di ingombro cm 32x32) risulta H =
(100–5) + (32–7) = 120 cm dove (100 – 5) è la lunghezza del tubo
meno il bicchiere, e (32 – 7) è l’ingombro della curva meno metà
diametro , cioè la quota tra asse e bordo inferiore della curva.
Se invece del T100 si usassero due tubi da 50 cm la quota
risulterebbe inferiore di altri 5 cm circa, in quanto si avrebbe
un ulteriore innesto.
ATTENZIONE: le misure riportate nelle figure sono indicative in
quanto prevedono un pavimento ed una parete regolari, per cui si
può riscontrare una certa differenza.
25
32
90
95
100
T50
T50
C6
ATTENZIONE: Nel caso di tubi del GRUPPO PIAZZETTA S.p.A. , questi vanno collegati con il bicchiere
rivolto verso il basso.
Se necessario inserire tra collare di scarico e tubo del nastro fibra vetro in dotazione per
garantire l’innesto.
TUBO D.180
COLLARE DI RACCORDO
COLLARE PIANO IN GHISA
NOTA: per le stufe SARA e SIMONA si ricorda che nel caso di una canna fumaria di altezza inferiore a 5 m
non si possono installare le stufe con diametro di scarico 150, bensì 180 utilizzando l’apposito collarino in
dotazione.
13
