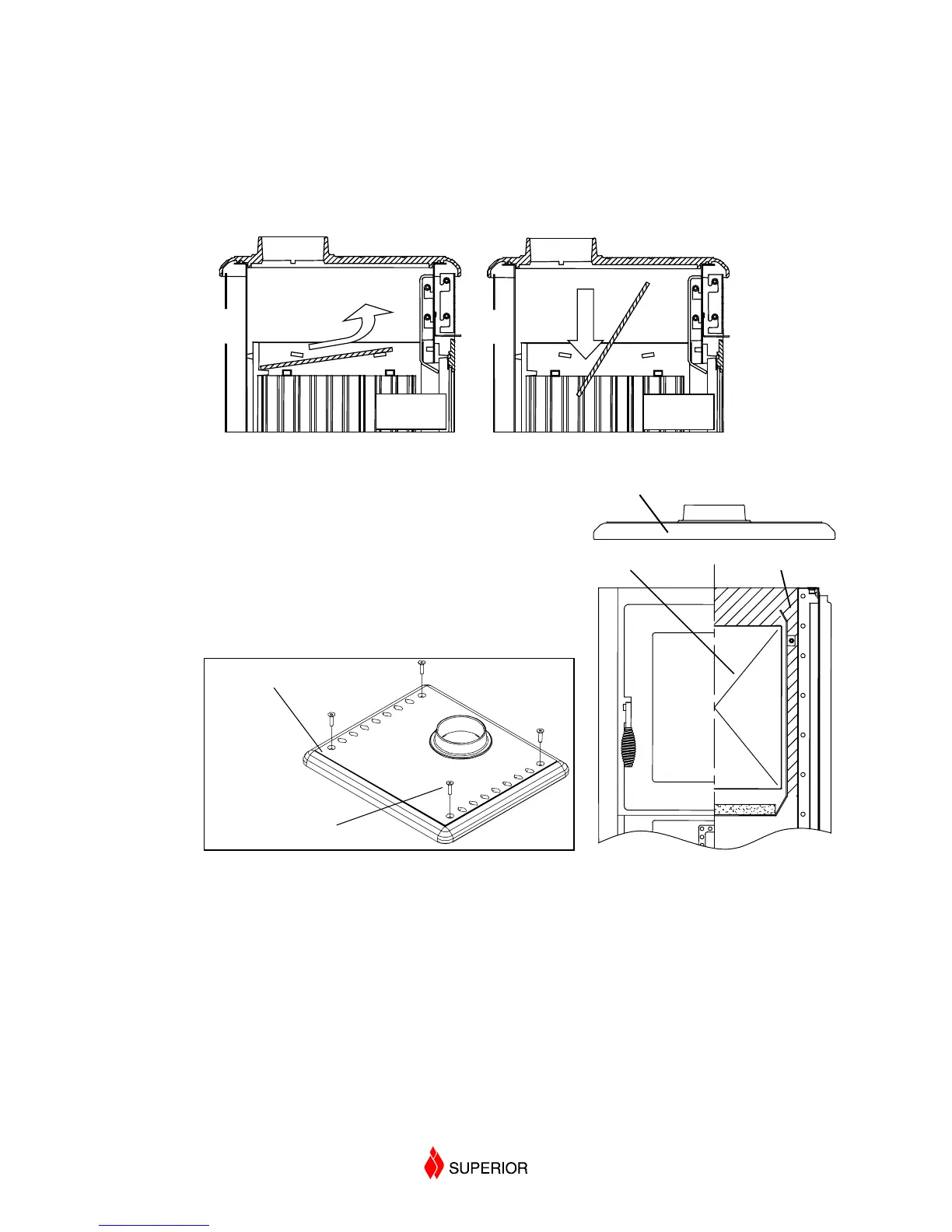

8.5 Smontaggio deflettori fumi
Per la pulizia del focolare ricordarsi di togliere anche il deflettore fumi.
Per questa operazione si consiglia di essere in due persone, quindi:
osservare l’orientamento e gli appoggi del deflettore;
sollevare anteriormente il deflettore facendo perno sullo schienale e farlo avanzare (Fig.1);
farlo scendere verso il focolare (Fig.2);
Deflettore fumi inferiore
Untere Umlenkplatte
Lower smoke deflector
estrarlo dalla stufa ruotandolo;
quindi pulire e rimontarlo con ordine inverso.
Fig. 1
Fig. 2
8.6 Pulizia condotto fumi (solo stufe con forno)
Il condotto fumi ai lati del forno va pulito almeno una volta all’anno
eliminando eventuali depositi di creosoto o fuliggine.
PIANO SUPERIORE
FORNO CONDOTTO FUMI
Per questa operazione procedere come segue:
Togliere il piano superiore in ghisa svitando le viti di fissaggio.
Eliminare con un aspirapolvere e uno scovolo di piccole dimensioni
gli eventuali depositi.
Controllare lo stato della guarnizione presente sul piano superiore in
ghisa, se necessario sostituirla.
Posizionare il piano superiore e avvitare le viti di fissaggio.
PIANO SUPERIORE
VITI DI FISSAGGIO
8.7 Montaggio della porta
Osservare l’orientamento e l’installazione della molla.
Per togliere la porta è sufficiente sfilare i perni delle cerniere.
Per la porta del cassetto cenere può invece essere utile svitare e togliere la porta assieme alla relativa cornice e,
successivamente estrarre il perno cerniera.
24
