7
FB 430 / FB 450 / FB 500 / FB 510
15
16
17
18
19
20
21
22
23
24
1
2 3
4
5 6
7
8
9
10
1112
13A
13B
13C
14
25
Dok: 101498D-GB 2103
TECHNICAL DESCRIPTION
FB 450 / FB 500 / FB 510

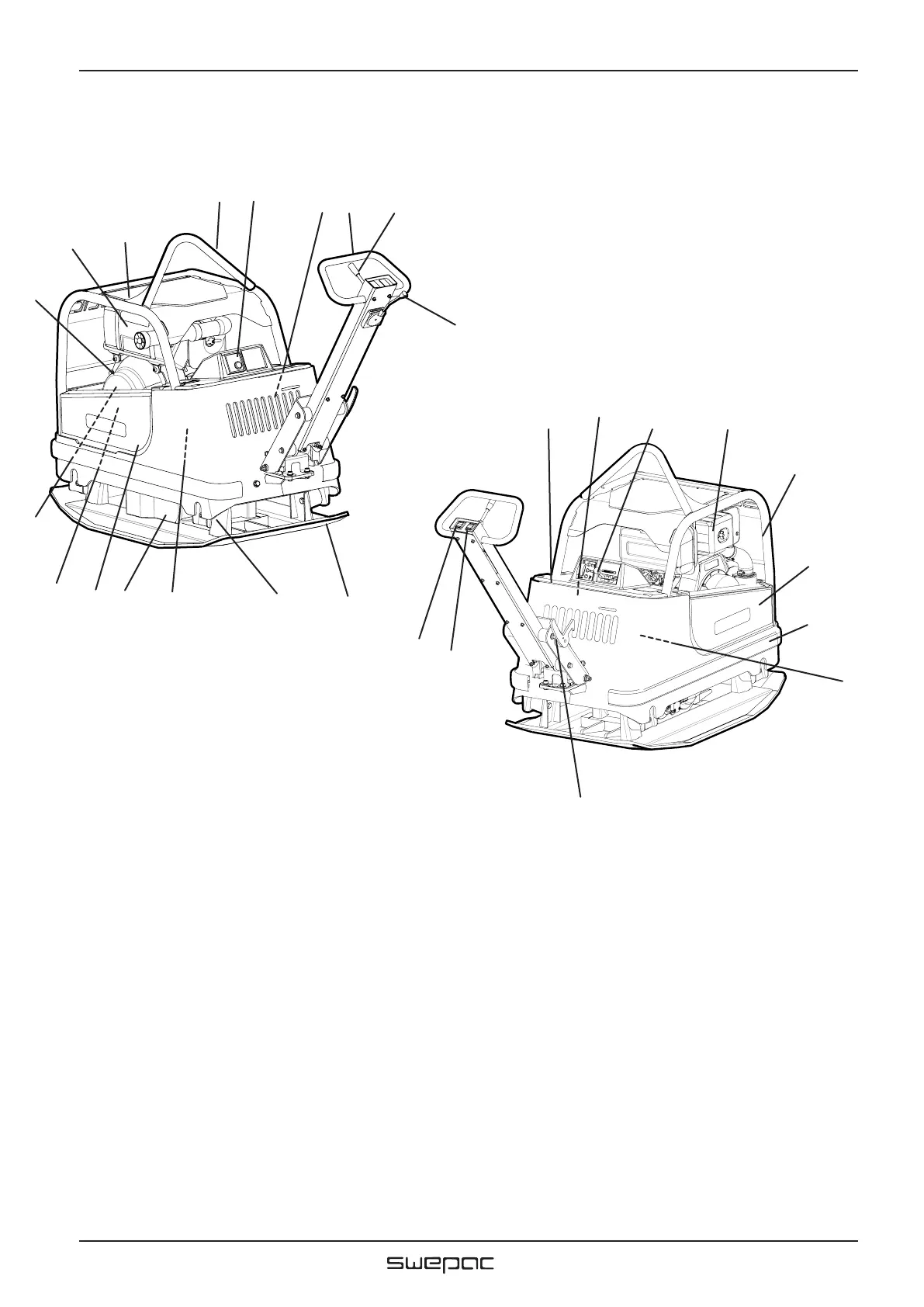

Left side view
Right side view
1. Cover
2. Lifting eye
3. Control panel
4. Hydraulic tank
5. Control handle
6. Forward/reverse control
7. Throttle
8. Base plate
9. Rubber damper
10. Battery
11. Vibration element
12. Protective lock, left side
13A. Hydraulic pump FB450 / FB510
13B. Centrifugal clutch FB430 / FB500
13C. Belt guard FB430 / FB500
14. Engine
15. Battery cover
16. Hydraulic oil lter FB450 / FB510
17. Throttle lever FB450 / FB510
18. Air lter
19. Protective frame
20. Protective lock, left side
21. Protective list
22. Hydraulic oil cooler FB450 / FB510
23. Transport locking device
24. Handle heating switch FB450 / FB510
25. Switch start and stop the vibrator
Left side view Right side view
