SWM SILVER VASE - Page 45

3 mm
0.11 in.
3
4
5
1
2
SILVER VASE / GRAN TURISMO
3 mm
0.11 in.
3
B
4
5
1
2
GRAN MILANO
B
IT - 43
IT

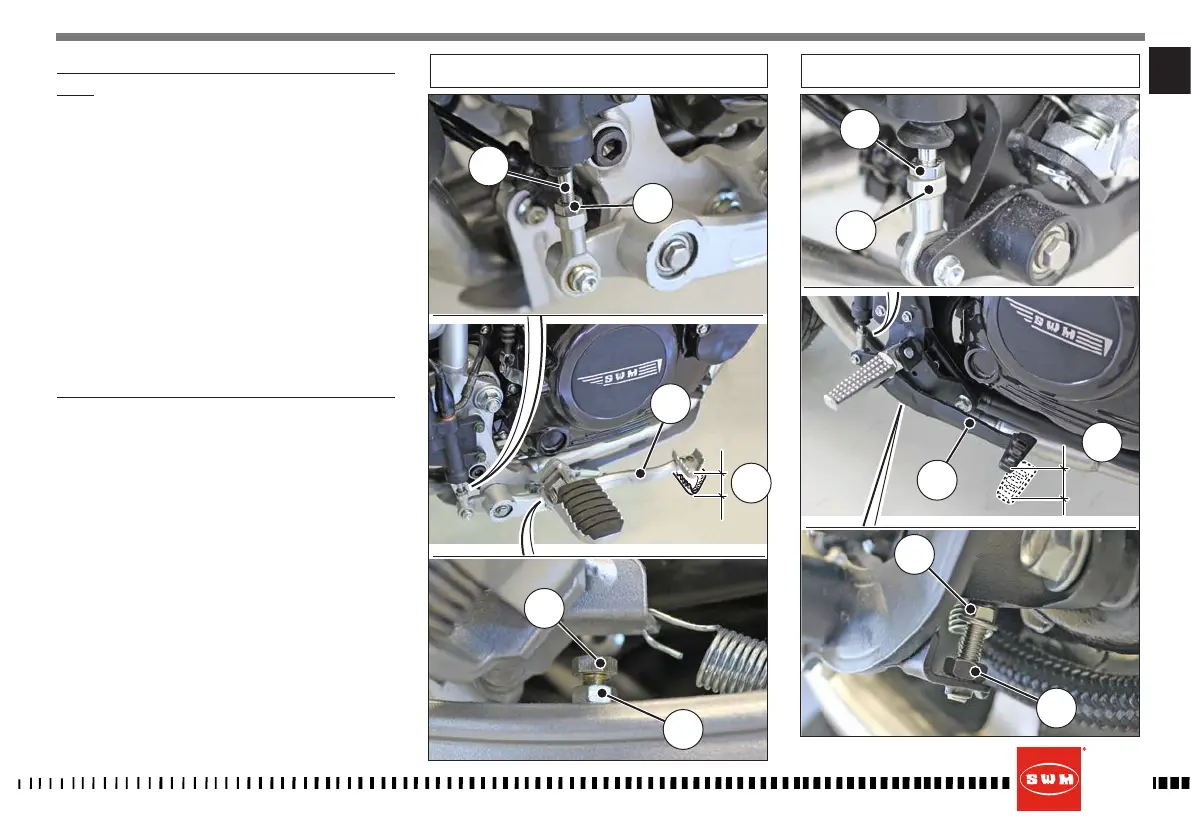

REGISTRAZIONE POSIZIONE PEDALE FRENO POSTE-
RIORE
La posizione del pedale di comando del freno poste-
riore rispetto all’appoggiapiede, può essere regolata
a seconda delle esigenze personali.
Dovendo procedere a tale registrazione operare nel
modo seguente:
- allentare il dado (1);
- agire sulla vite (2) per regolare la posizione del pe-
dale (3).
Dopo aver effettuato questa registrazione, è neces-
sario regolare la corsa a vuoto del pedale, secondo
le istruzioni riportate di seguito.
REGISTRAZIONE CORSA A VUOTO FRENO POSTERIORE
Il pedale (3) di comando del freno posteriore, deve
avere una corsa a vuoto (B) di 3 mm (0.11 in.) prima
di inizare l’azione frenante.
Qualora ciò non si verificasse, procedere alla regi-
strazione nel modo seguente:
- allentare il dado (4);
- agire sull’astina comando pompa (5) per aumen-
tare o diminuire la corsa a vuoto;
- a operazione effettuata serrare nuovamente il
dado (4).
ATTENZIONE*: La mancanza della corsa a vuo-
to prescritta provocherà la rapida usura delle
pastiglie freno con il conseguente rischio di ar-
rivare alla TOTALE INEFFICIENZA DEL FRENO o al
blocco del freno posteriore.
