7
2 3
5
1
6 7
4
IT - 54

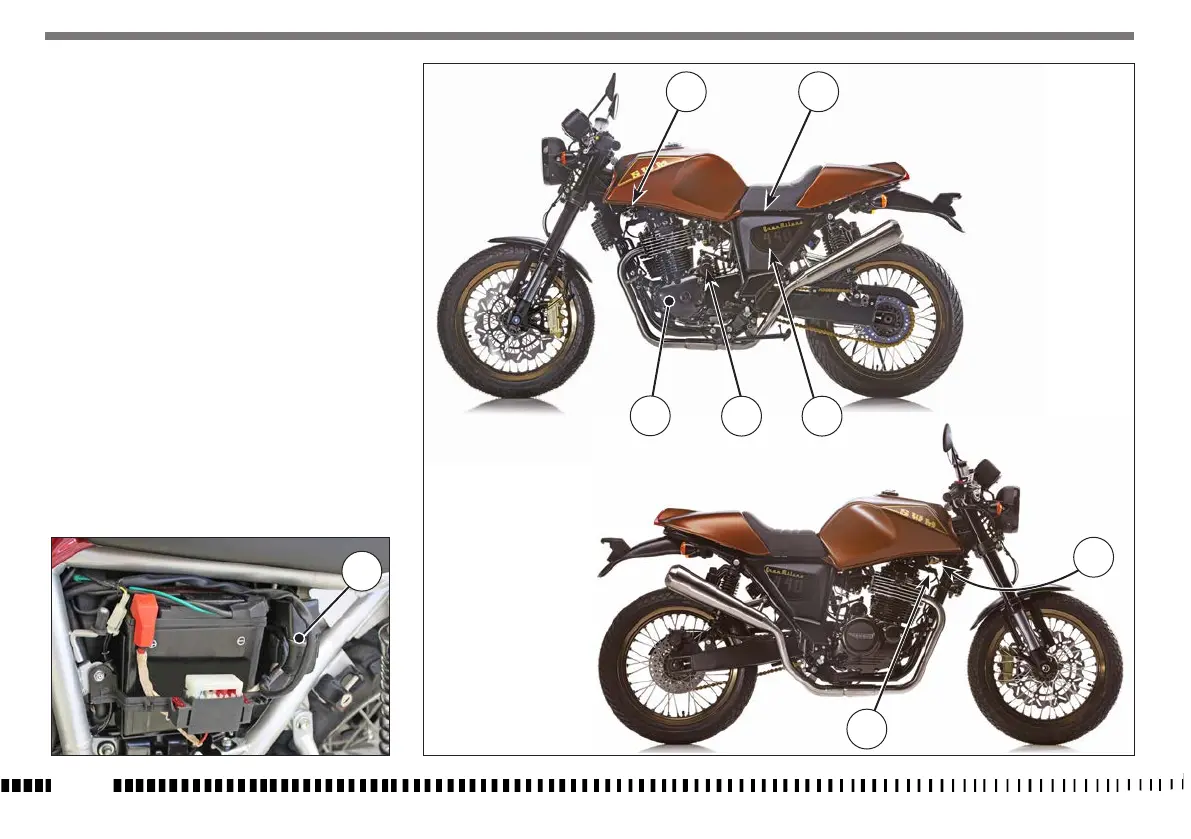

UBICAZIONE COMPONENTI ELETTRICI
(GRAN MILANO)
L’impianto di accensione è composto dai se-
guenti elementi:
- Generatore (1) all’interno del coperchio del semi-
carter sinistro;
- Bobina elettronica (2) sotto il serbatoio carburan-
te;
- Centralina elettronica (3) sotto la sella;
- Regolatore di tensione (4) posto sul lato destro an-
teriore sotto il serbatoio carburante;
- Candela accensione (5) sulla parte centrale ante-
riore della testa cilindro;
- Motorino di avviamento (6) dietro al cilindro moto-
re;
- Teleruttore avviamento elettrico (7) posto sulla
parte sinistra della moto, vicino alla batteria.
