SILVER VASE / GRAN TURISMO
SILVER VASE / GRAN TURISMO
GRAN MILANO
IT - 48

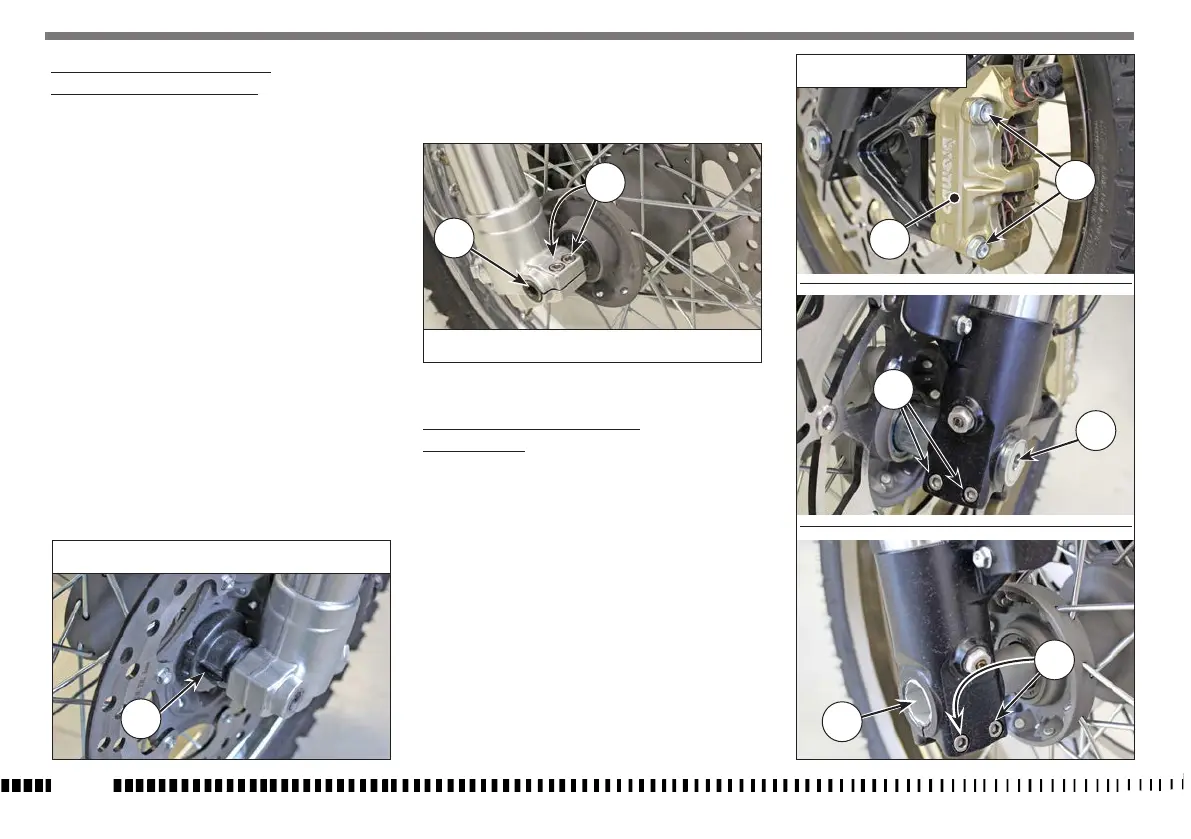

RIMONTAGGIO RUOTA ANTERIORE
(SILVER VASE / GRAN TURISMO)
- Posizionare la ruota tra gli steli, montare il rinvio
tachimetro (1) in modo che si incastri correttamen-
te con il mozzo ruota, quindi inserire il disco freno
nella pinza controllando che si inserisca corretta-
mente.
- Inserire dal lato destro il perno ruota (2) prece-
dentemente ingrassato ed avvitarlo (50 Nm - 5,09
Kgm - 36,87 ft/lb).
- A questo punto eseguire qualche pompaggio,
spingendo verso il basso il manubrio fino al punto
in cui si può essere certi del perfetto allineamento
degli steli forcella.
- Bloccare: le viti (3) sullo stelo destro (10,4 Nm - 1,06
Kgm - 7.67 ft/lb).
Nota*: Dopo aver rimontato la ruota, agire sulla
leva di comando freno fino a portare le pastiglie a
contatto del disco.
SMONTAGGIO RUOTA ANTERIORE
(GRAN MILANO)
Posizionare la moto in modo che la ruota anteriore
sia sollevata dal terreno.
Rimuovere le due viti (1) e la pinza freno (2).
Allentare le viti (3) che bloccano il perno ruota (4)
sui supporti degli steli forcella. Bloccare la testa del
perno ruota e contemporaneamente svitare la vite
(5) sul lato opposto; sfilare il perno ruota.
Nota*: Con la ruota smontata, non tirare la leva del
freno per non provocare l’avanzamento dei pistonci-
ni della pinza. Dopo la rimozione, appoggiare la ruota
con il disco rivolto verso l’alto.
