34

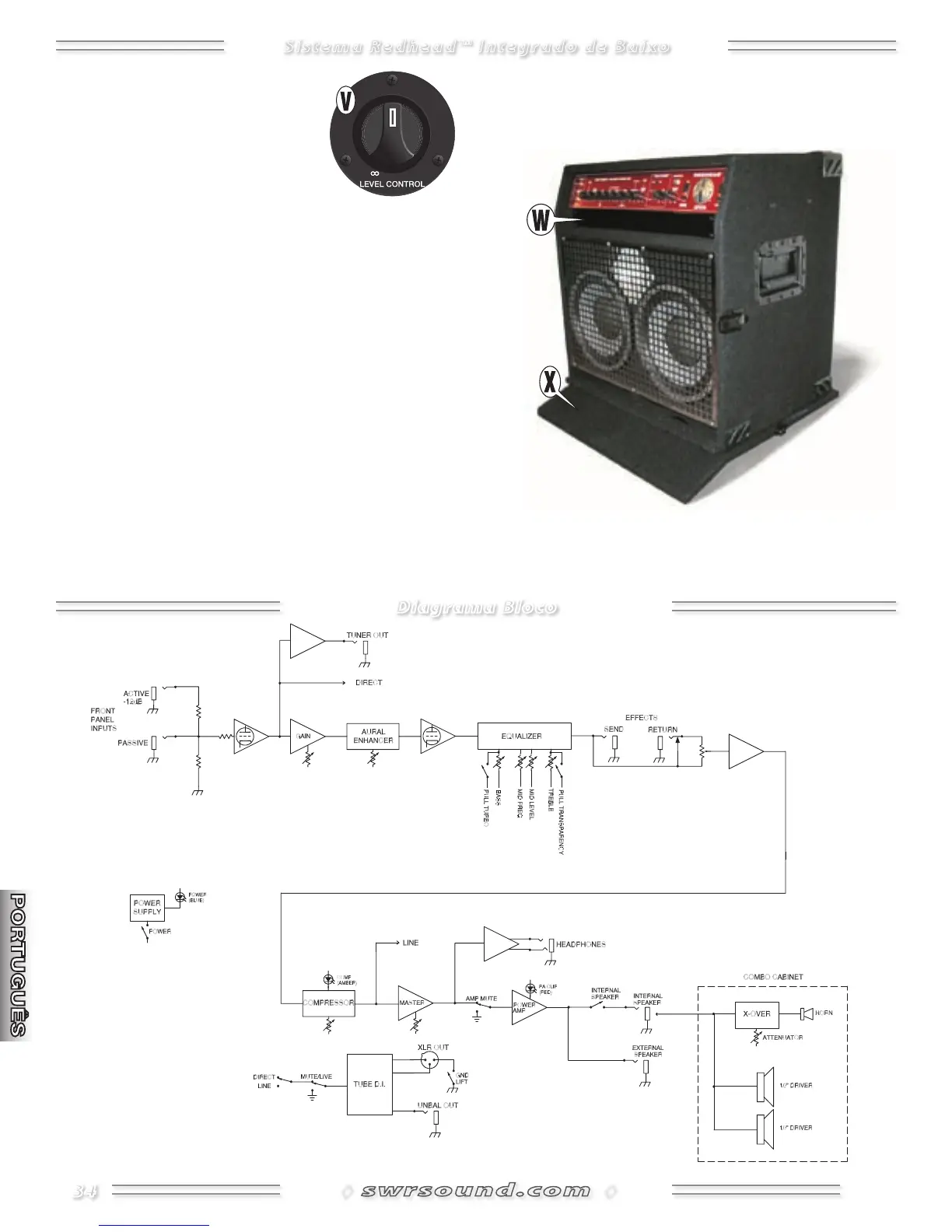

Diagrama Bloco
Sistema Redhead Integrado de Baixo
V. HORN LEVELAjusta o volume do
tweeter de alta frequência de totalmente
desligado (∞ - resistência infinita) até
saída xima ( resistência zero).
Recomenda-se começar na posição -
dB como mostrado e então ajustar
como desejado.
W. RACK SPACEInstale aqui seus racks
de efeitos ou seu afinador. Plugue o cabo de força do rack
no painel traseiro do Redhead, no A/C Outlet {O} (somente
modelos V). Uma capa está inclusa para cobrir o espaço do
rack quando este não está sendo usado.
X.
CABINET COVERUma capa reforçada de aço para proteger
o amplificador durante o transporte e armazenamento. A capa
pode ser usada como um suporte angular quando você quiser
monitorar o Redhead mais diretamente. Primeiro remova os
Caster Wheels {Y}. Então coloque a capa na posição desejada
(lado de carpete para cima) e posicione o amplificador em um
ângulo, como mostrado.
Y. CASTER WHEELS NÃO MOSTRADO
Incluso para um
cil transporte, as rodas devem ser removidas durante a
performance para melhorar a resposta dos graves através
do contato do gabinete com o chão. As rodas devem ser
removidas para se usar o Redhead na posição {X}. Remova
derrubando o Redhead para um de seus lados e empurrando
as rodas para fora.
HIGH
16
12
10
8
7
6
5
-dB
3
2
1
0
16
12
10
8
HIGH
7
6
5
-dB
3
2
1
0
