35
◊
◊
Especificações
TIPO: PR 759
NÚMERO DAS PARTES: 4420100010 (120V, 60Hz) 4420101010 (110V, 60Hz) TW
4420103010 (240V, 50Hz) AUS 4420104010 (230V, 50Hz) UK
4420105010 (220V, 50Hz) ARG 4420106010 (230V, 50Hz) EUR
4420107010 (100V, 50Hz) JPN 4420109010 (220V, 60Hz) ROK
POTÊNCIA NECESSÁRIA: 1440W
AMPLIFICADOR IMPEDÂNCIA MÍNIMA: 2Ω
POTÊNCIA DE SAÍDA: 650W RMS em 2Ω @ < 0.1% THD, 1kHz
PRÉ-AMPLIFICADOR
IMPEDÂNCIA DE ENTRADA:
Passivo: 1MΩ Ativo: 130kΩ
SENSIBILIDADE EM MÁXIMA POTÊNCIA: 15mV
CONTROLES DE TIMBRE GRAVE: ±15dB @ 70Hz
MÉDIO: ±15dB @ ajusta do potenciômetro de frequência
AGUDO: ±15dB @ > 2kHz
LOOP DE EFEITOS IMPEDÂNCIA DE ENVIO: 220Ω
IMPEDÂNCIA DE RETORNO: 10kΩ
SAÍDA DE LINHA TUBE DI IMPEDANCE: 600Ω
ALTO-FALANTES WOOFERS: Dois, 8Ω, 10'' Eminence (P/N 0074455000)
HORN: Um, 8Ω Foster® (P/N 0048847000)
DIMENSÕES ALTURA: 23 polegadas (58.42 cm)
LARGURA: 22.5 polegadas (57.15 cm)
PROFUNDIDADE: 16.75 polegadas (42.55 cm)
PESO: 95 lb (43 kg)
As especificações do produto podem mudar sem aviso prévio.
• NÃO conecte um carregamento de alto-falantes com uma
impedância total abaixo da mínima frequência do seu
amplificador para prevenir danos ao seu equipamento.
• NÃO conecte alto-falante(s) com potência total menor do
que a do seu amplificador para prevenir danos ao seu
equipamento.
• SEMPRE desligue seu sistema antes de conectar ou
desconectar alto-falantes.
• SOMENTE use cabos de alto-falante não blindados e de
bitola 18 ou mais pesada (16 ou 14) para conexões de alto-
falantes. Cabo blindado de instrumento NÃO irá funcionar
e deve danificar seu equipamento.
• SOMENTE conecte 1 amplificador em cada carregamento
de alto-falantes. 2 amplificadores conectados num mesmo
carregamento NÃO irá funcionar e deve danificar seu
equipamento.
Use as especificações de impedância e potência do seu
amplificador e dos seus alto-falantes para determinar se uma
combinação particular de alto-falantes é apropriada para seu
amplificador. OBSERVE: Todos os gabinetes de alto-falantes
SWR®, assim como a maioria dos outros, serão conectados em paralelo
(não em série) quando ligados junto (daisy-chained). Por isso, essas
instruções são válidas somente para configurações de alto-falantes em
paralelo.

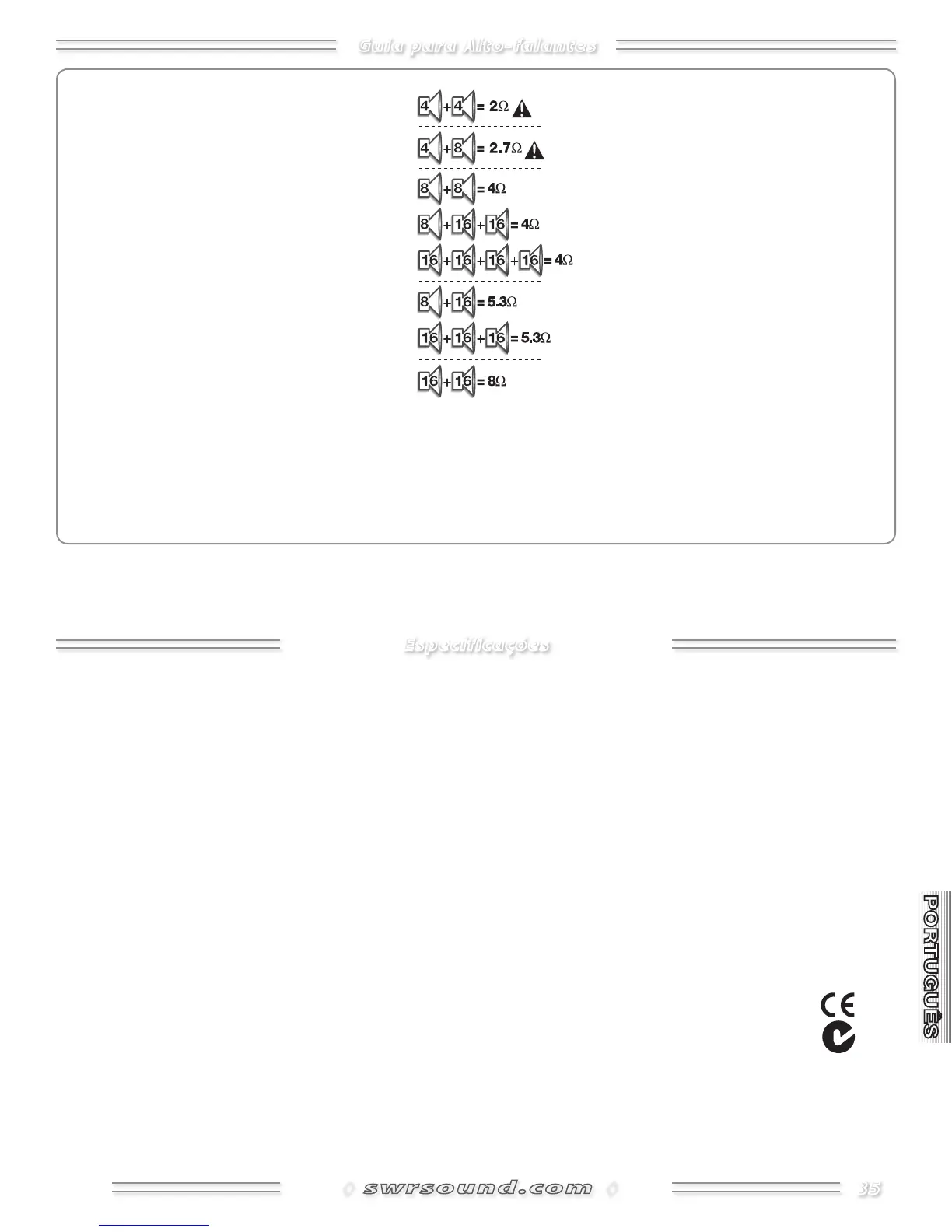

A ilustração de alto-falantes te dá os cálculos da impedância
total para várias combinações de impedância de alto-falantes
(=ohms). O carregamento ideal de alto-falantes (impedância
total) é igual à impedância mínima do seu ampificador.
Operar abaixo da impedância mínima do amplificador pode
superaquecer seu amplificador e causar danos. Operar
acima da impedância mínima, apesar de ser seguro, reduz
a potência máxima de saída do amplificador.
Mais uma coisa à considerar: Você pode obter a mesma
impedância total através de diferentes combinações de
impedância de alto-falantes (veja a ilustração). Se cada
alto-falante num grupo tem a mesma impedância, cada
alto-falante vai receber a mesma quantidade de potência
do seu amplificador. No entanto, se as impedâncias não
são iguais, os alto-falantes de menos impedância vão
receber mais potência. Por exemplo, se você conectar alto-
falantes de 8
e 16 num amplificador de 30 watts de potência, o alto-
falante de 8-ohm receberá por volta de 20 watts dos 30 watts
(e ficará duas vezes mais alto do que o alto-falante de 16-ohm).
Leve isso em consideração quando estiver calculando a potência
utilizada e quando estiver posicionando seus gabinetes de alto-falantes.
Para uma discussão mais profunda sobre dicas de configuração para
amplificadores e alto-falantes (incluindo tópicos sobre impedância e
potência), visite a área Support do website da SWR em www.swrsound.
com.
Guia para Alto-falantes
