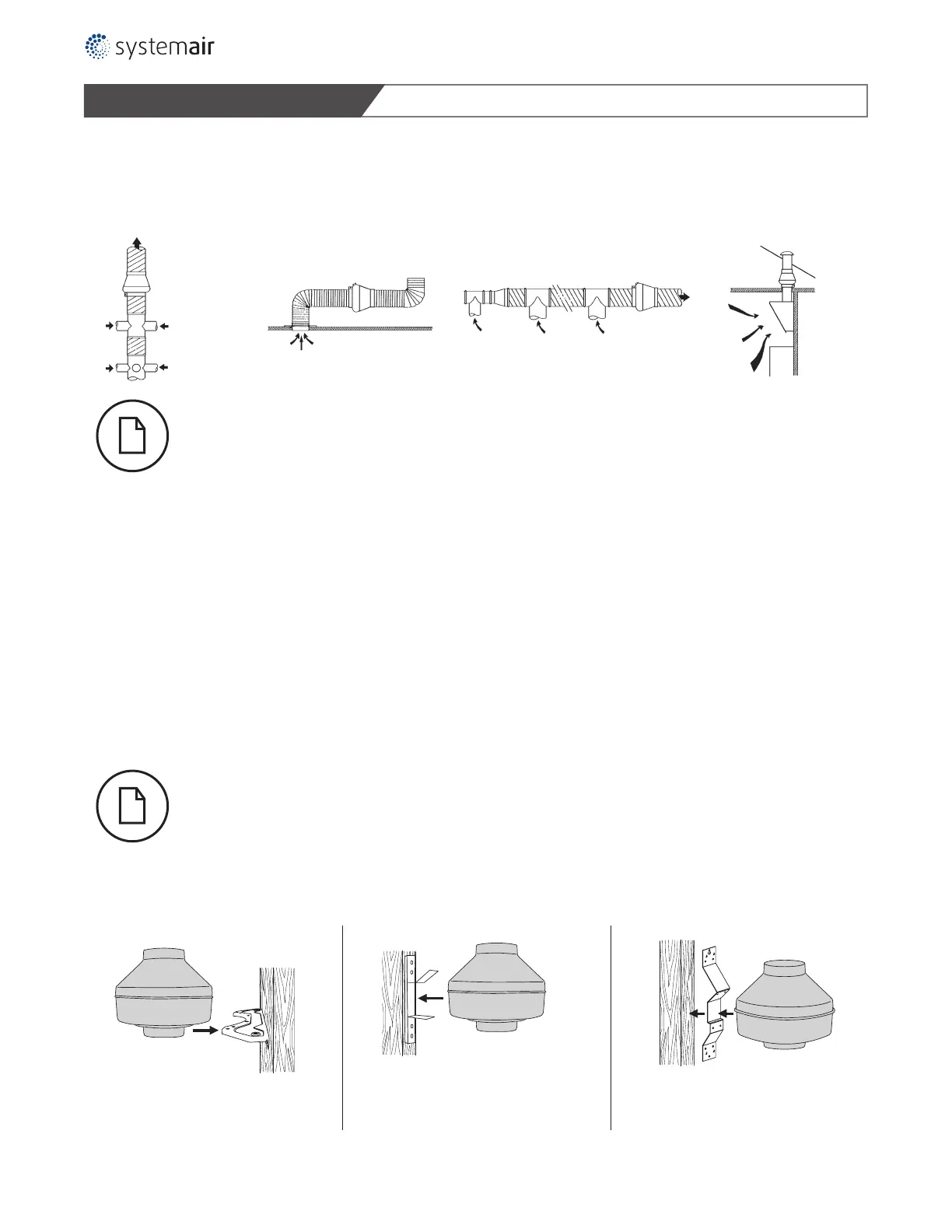

9
Le support du ventilateur devrait être installé, puis le ventilateur devrait être placé directement sur le support au moyen de vis pour le métal.
Modèle
• 6XL • 10/10XL
• 8/8XL
Modèle
• 4/4XL • 6
• 5/5XL
Modèle
• 12/12XL
Options de montage
Installation
Système d’évacuation
1. Lors de l’installation, maintenir le nombre de coudes et de courbe à un minimum. Si nécessaire, des coudes
ou des courbes à long rayon sont recommandés
2. Scellant adhésif, calfeutrage ou un ruban devraient être appliqués à tous les joints, y compris autour de
l'ouverture dans le mur ou au plafond à l'intérieur et autour des pénétrations de construction extérieurs, pour
éviter les fuites d’air et optimiser la performance de l’air.
3. Conduits exibles, en spiral ou en verrou d’accrochage peuvent être utilisés. Si vous utilisez un conduit rigide,
les pinces de raccordement FK de Systemair sont recommandées pour relier les conduits au ventilateur (voir
illustration 2).
Les pinces FK créent un joint étanche à l’air au niveau des points de raccordement et réduisent les vibrations
transmises à travers le réseau de conduits.
4. Pour minimiser les pertes de pression statique et de promouvoir une ventilation adéquate, minimisez les
longueurs des conduits où possible. Si vous utilisez un conduit exible, garder les canalisations droites et
tendues.
5. En cas d’installation dans un espace non conditionné, recouvrir le ventilateur avec un isolant est recomman-
dé pour éviter la formation de condensation.
6. Pour les applications de ventilation générale, un minimum de 8 pi de conduit exible isolé doit être installé
entre la grille (les grilles) d’évacuation ou d’alimentation et le ventilateur.
Illustration 1
Système d’évacuation
au plafond
Installation horizontale
Système d’évacuation
Le conduit de raccordement de ce ventilateur avec l’extérieur de l’immeuble a un effet important sur le débit
d’air, le bruit et la consommation d’énergie du ventilateur. Veuillez utiliser le conduit le plus court et le plus droit
possible pour obtenir un rendement optimal, et évitez d’installer des conduits plus petits que recommandé pour
le ventilateur. L’isolation autour des conduits peut réduire les pertes d’énergie et empêcher la moisissure. Les
ventilateurs installés avec des conduits existants pourraient ne pas offrir le débit d’air nominal.
Dimensions en pouces.
