54
| Elektrischer Anschluss
DE
9.4 Kabeldurchführung im Paneel
Wenn eine Kabeldurchführung im Paneel erforderlich ist, beachten Sie die folgenden Hinweise und die Anweisungen, s.
Bild 2 Kabeldurchführung im Paneel, Seite 54.
♦ Alle Arbeitsschritte in den folgenden Hinweisen und in der Anweisung Bild 2 Kabeldurchführung im Paneel, Seite 54
müssen auf beiden Seiten des doppelwandigen Paneels ausgeführt werden.
♦ Um Kabelbeschädigungen zu vermeiden, sollten die Bohrungen entgratet werden.
♦ Um Kabelbeschädigungen zu vermeiden, empfehlen wir Stufennippel (erhältlich bei Systemair unter Artikelnr.
313521).
Detailansicht
1.
2.
3.
Detailansicht
20 mm
20 mm

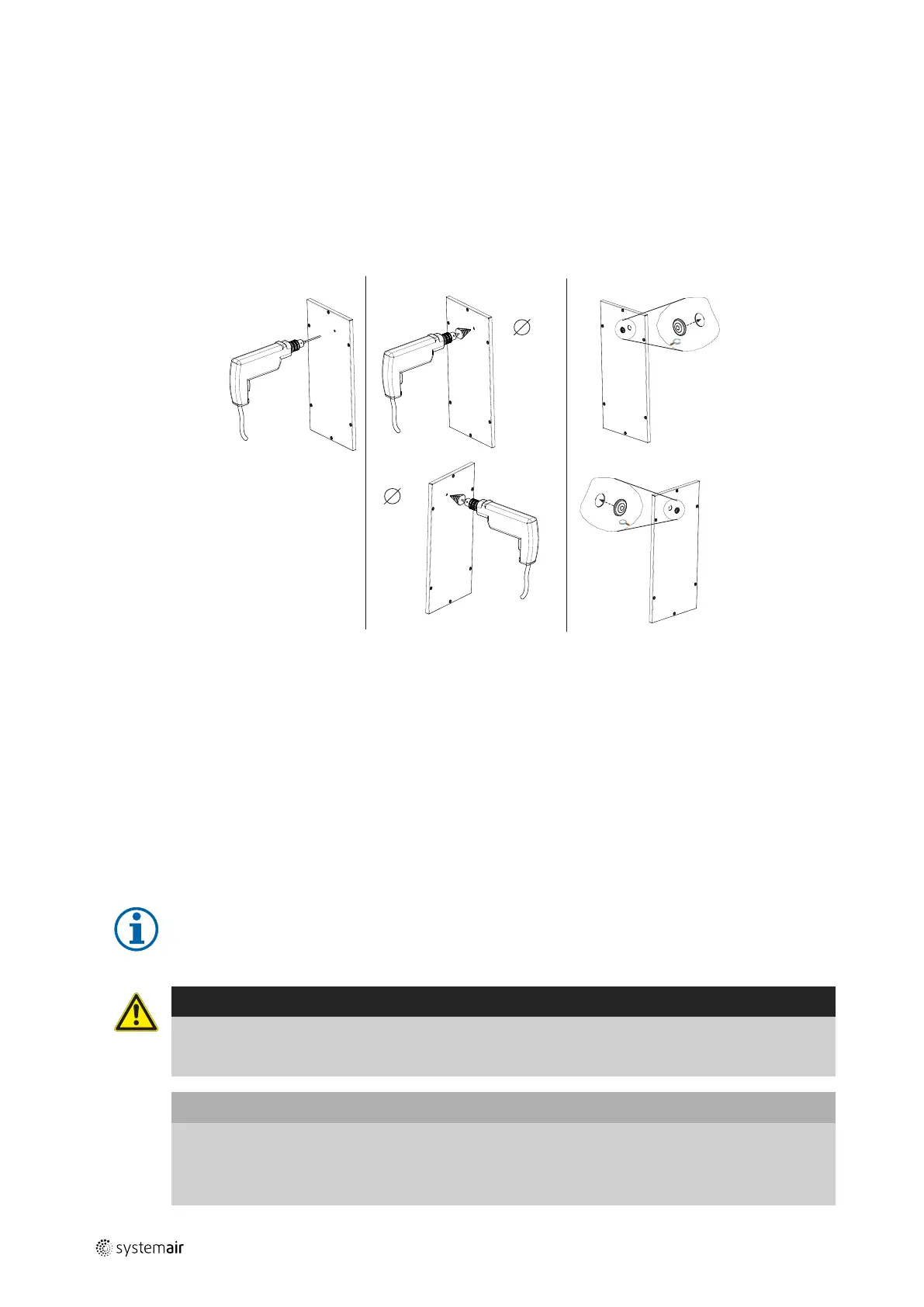

Bild 2 Kabeldurchführung im Paneel
9.5 Schutzerdungsleiter
Der Querschnitt des Schutzerdungsleiters muss gleich oder größer als der Phasenquerschnitt betragen.
9.6 FI-Schutzschalter
♦ Für den Einsatz in Wechselstromsystemen mit 50/60 Hz sind in Verbindung mit elektronischen Geräten wie EC-Mo-
toren, Frequenzumrichtern oder unterbrechungsfreien Stromversorgungen (USV) allstromsensitive Fehlerstrom-
schutzschalter erforderlich.
9.7 Motorschutz
Hinweis!
Ventilatoren mit EC-Motor erfordern keinen zusätzlichen Motorschutz. Der Motorschutz ist in die
Motorelektronik integriert.
Warnung
Im Brandfall schaltet der Ventilator ab.
Die Motoren der MUB/F sind standardmäßig ohne Motorschutz ausgestattet. Im Brandfall müssen alle
Motorschutzeinrichtungen automatisch überbrückt oder außer Kraft gesetzt werden.
Wichtig
Motorschäden durch Überspannung, Überlast oder Kurzschluss.
♦ Es sind allpolige Leitungsschutzschalter (Auslösecharakteristik C oder K) oder Motorschutzschalter zu
verwenden.
♦ Thermokontakte oder der Kaltleiter sind immer an einen Motorschutz anzuschließen.
| 001
