28
| Märkskylt
SV
3 Märkskylt
Ha aggregatets huvuddata och tillverkningsnummer till hands när du kontaktar servicetekniker. Uppgifterna finns på
märkskylten på aggregatets sida, nära de externa anslutningarna.

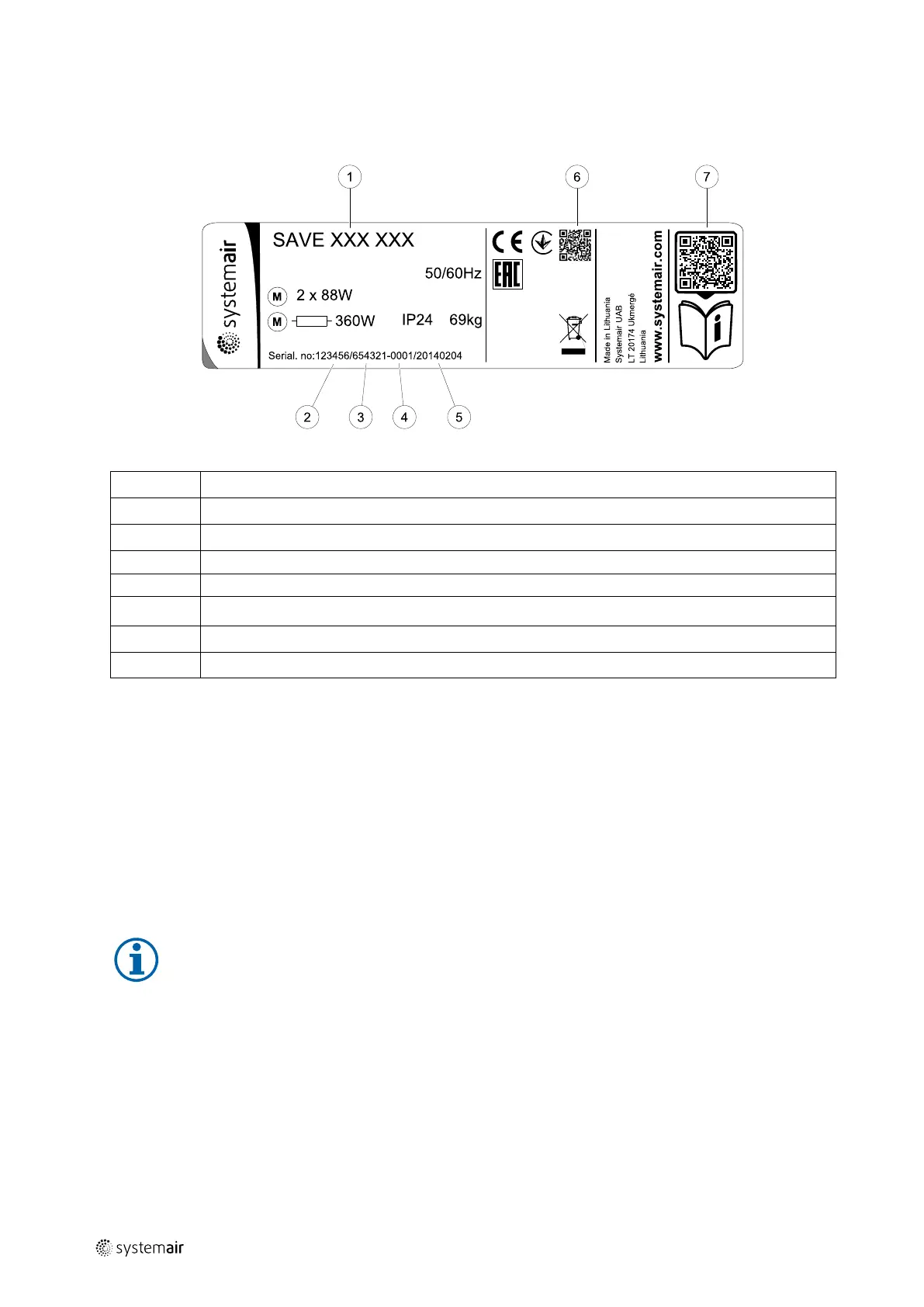

Fig. 1 Märkskylt
Position
Beskrivning
1
Produktkod (produktspecifikation)
2
Artikelnummer för produkten
3
Produktionsordernummer
4 Serienummer
5
Tillverkningsdatum (ÅÅ.MM.DD)
6
QR kod för tillverkningsorder (MO) nummer och version av programvara
7
QR kod för reservdelslista och dokumentation
4 Produktbeskrivning
SAVE VTR 500 är ett ventilationsaggregat med värmeåtervinningsfunktion, med inbyggd roterande värmeväxlare. SAVE
VTR 500 är lämplig för hus med upp till 400 m
2
uppvärmda bostadsutrymmen. Aggregatet förser bostadsutrymmen
med filtrerad uteluft och evakuerar frånluft från kök och från badrum och andra våtrum.
SAVE VTR 500 har ett 1670 W elektriskt eftervärmningsbatteri.
4.1 Vänster- och högerutförande
Aggregatet finns i vänsterutförande (L) och högerutförande (R). Modellerna särskiljs utifrån placeringen av interna
komponenter och tilluftsutlopp. På vänsterutförande (L) är de placerade på aggregatets vänstra sida, på högerutförande
(R) på höger sida.
Obs!
I handboken beskrivs vänsterutförandet (L). Högerutförandet (R) är invändigt en spegelvändning av
vänsterutförandet.
5 Konfiguration
5.1 Allmänt
SAVE VTR 500 har en modern LCD-pekskärmsmanöverpanel, vanligtvis benämnd HMI - (Human Machine Interface).
Displayen ger information om aggregatets aktuella status och gör att du kan styra alla systemfunktioner.
Inställningar görs genom att röra vid ikonerna eller alternativen. Pekskärmen är känslig och det är inte nödvändigt att
trycka för hårt.
2114781 | A002
