7

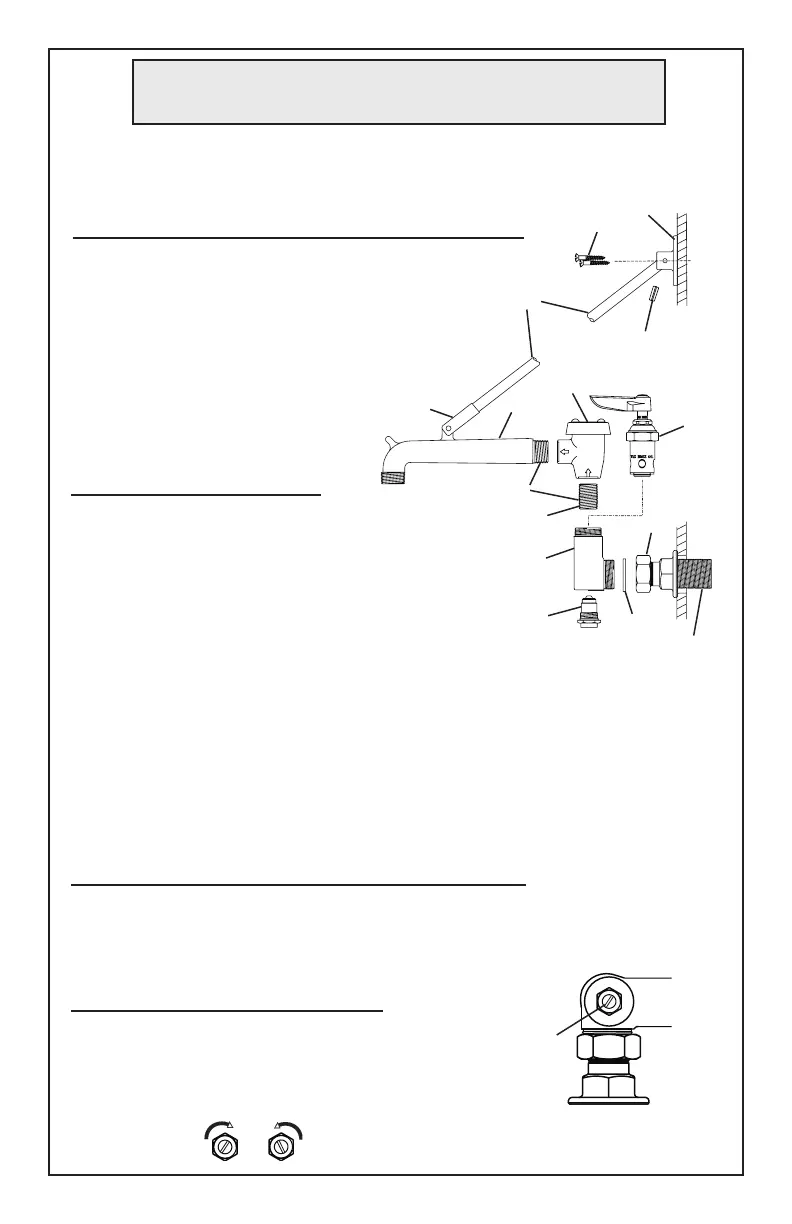

Instructions Générales
Celui-ci être un exemple générale et instructif des élément s qui utiliser
BST
Les ajutages devoir être installer au début.
L’Installation De L’Ajutage: ex. modèle B-0665 -BST
1. Enlever Nº.6 de chaque côté de Nº.1.
2. Appliquer “loctite #680” aux fi lets de Nº.5 et Nº.12.
3. Insérer Nº.12 dans Nº.11. Mettre Nº.5 dans Nº.11,
puis tourner Nº.11 dans Nº.1 jusqu’il être bien
serrer et avec Nº.12 vers la face
de l’évier.
4. Remplacer Nº.6 dans Nº.1 après
l’installation de l’ajutage.
Nº.4 reglant
la vis
Fermer l’arrêt tourner
dans le sens des ai-
guilles d’une montre
Ouvert l’arrêt tourner
dans le sens inverse
des aiguilles d’une
montre
La vue du fond du corps du
robinet et l’arrêt encastré
L’Installation du Robinet:
5. Fermer la réserve de l’eau et égoutter la tuy-
auterie. Percer (2) deux trous de 2.2cm dans
le mur ou le garde-boue de l’ évier 20cm de
centre à centre où vous aller installer Nº.1.
6. Appliquer le ruban en Téfl on ou le composé pour
les tuyaux aux tuyaux qui fournir l’eau.
7. Enlever Nº. 2 de Nº.1 et attacher Nº.2 aux tuyaux qui fournir l’eau au même
niveau du mur. Resserrer par le main. Couper les tuyaux qui fournir l’eau si
nécessaire.
8. Attacher Nº.1 à Nº.2, en réglant l’ajustement centre à centre en tournant Nº.2
si nécessaire. Soyez certain que Nº.3 rester à sa place. Resserer Nº.2 ferme-
ment avec une clef anglaise.
9. Recommencer l’eau et vérifi er s’il y a des fuites.
La Réglage des Arrêts Encastrés:
Insérer un tournevis pour régler Nº.4 à la
base de Nº.1 sur chaque côté. On devoir déjà
recommencer l’eau pour ce processus.
L’Installation du Support de L’Ajutage en Haut:
10. Attacher Nº.14 à Nº.12 en vissant Nº.14 dans le clevis sur Nº.12.
11. Mettre Nº.17 contre le mur. Marquer les trous et attacher Nº.17 au mur en
utilisant Nº.15.
17
15
14
16
11
12
6
5
1
4
3
2
le mur
le tuyau qui fournir l’eau
appliquer
“Loctite”
clevis
