8
Allgemeine Anleitungen

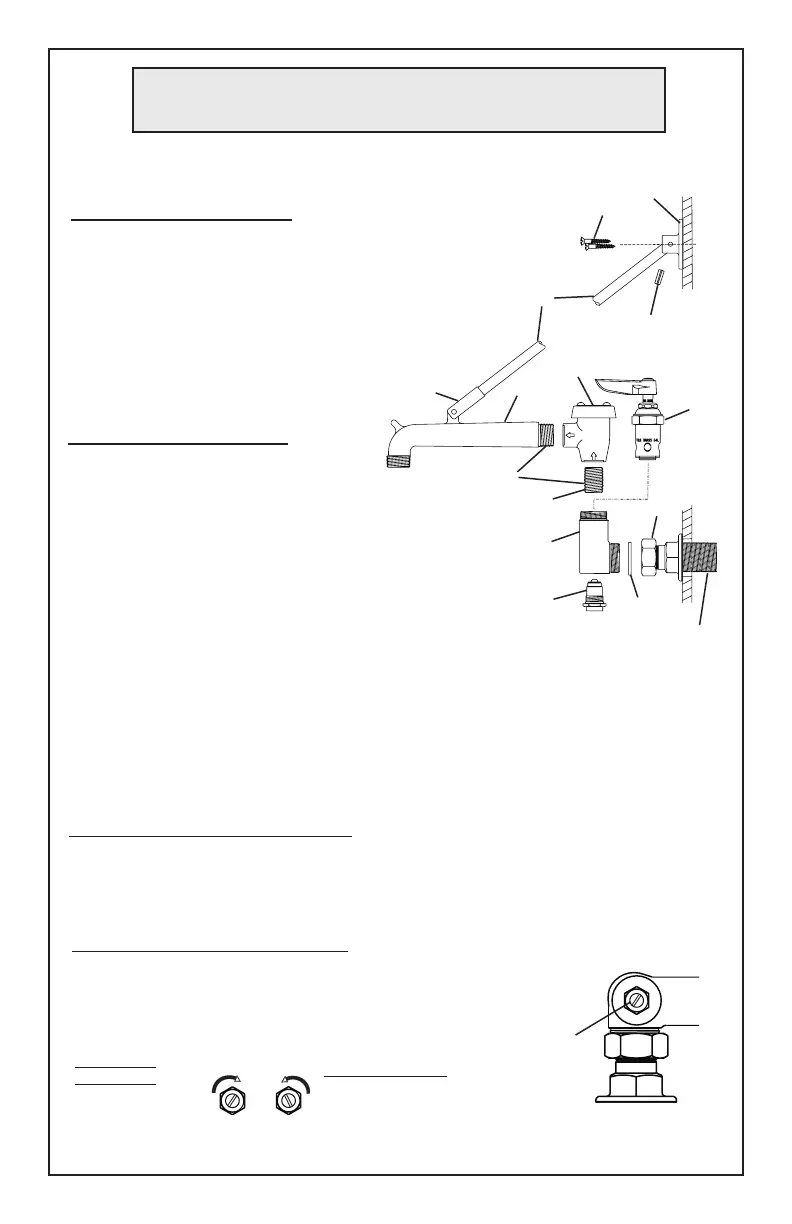

Anmerkung: Die ist ein allgemeines Installationsbeispiel für Armaturen, die BST
verwenden. Düsen sollten zuerst auf die Einheit installiert werden.
Einbau des Schwenkarms - Modell B-0665-BST
1. Nr. 6 beidseitig von Nr. 1 entfernen.
2. Für die Gewinde von Nr. 5 und Nr. 12 Loctite 680 verwenden.
3. Nr. 12 in Nr. 11 einfügen, Nr. 5 in Nr. 11 einschrauben,
dann Nr. 11 in Nr. 1 eindrehen, bis Nr. 12 - in Richtung
Vorderseite des Spültisches - festsitzt.
4. Nach dem Einbau des Schwenkarms
Nr. 6 in Nr. 1 einsetzen.
Justierschraube Nr. 4
Anschlag für
Geschlossen:
im Uhrzeigersinn
drehen
Anschlag für Offen:
gegen den Uhrzeiger-
sinn drehen
untere Ansicht des
Wasserhahnkörpers und
eingebaute Anschläge
Einbau des Wasserhahns:
5. Den Wasserzulauf schließen und die
Leitungen leeren. Zwei 2 cm Löcher in
die Wand oder die Rückwand der Spüle - je
nachdem, wo Nr. 1 installiert werden soll - mit
einem Mittenabstand von 20 cm bohren.
6. Für die Gewinde der Wasserzuleitungen Tefl onband oder
Rohrdichtungsmasse verwenden.
7. Nr. 2 von Nr. 1 entfernen und Nr. 2 bündig zur Wand auf die
Wasserzulaufl eitungen aufdrehen. Mit der Hand festziehen.
Zulaufl eitungen bei Bedarf kürzen.
8. Nr. 1 an Nr. 2 befestigen, wobei auf mittigen Sitz zu achten ist
und bei Bedarf Nr. 2 gedreht werden kann. Sicherstellen, daß
Nr.3 an Ort und Stelle verbleibt! Nr. 2 mit einem Schrauben-
schlüssel festdrehen.
9. Wasserzulauf andrehen und auf Dichtigkeit überprüfen.
Eingebaute Anschläge justieren:
Mit einem Schraubendreher an der Basis von Nr. 1
auf beiden Seiten justieren. Das Wasser soll wie folgt
an- bzw. abgedreht werden:
Einbau des oberen Schwenkarms:
10. Nr. 14 an Nr. 12 befestigen, indem Nr. 14 an dem Hebel auf Nr. 12 angeschraubt wird.
11. Nr. 17 an der Wand in Position bringen. Löcher markieren und Nr. 17 mit Hilfe von
Nr. 15 an der Wand sichern.
17
15
14
16
11
12
6
5
1
4
3
2
wand
Wasserzulaufl eitung
Loctite
verwenden
Hebel
