21/DE20/DE

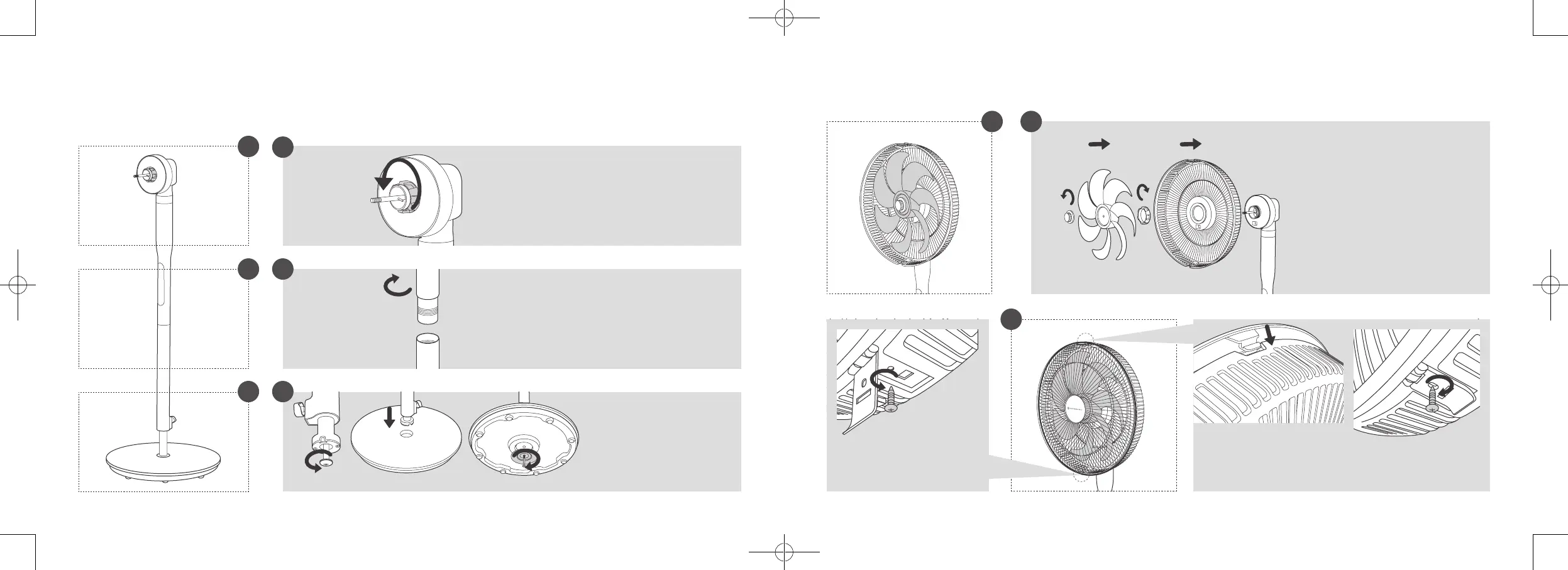

Montage Ihres Ventilators
1
2
1
2
3
3
1) Schrauben Sie den Verbindungsbolzen
aus der Verbindungsstange heraus.
2) Richten Sie die Stange am Fuß aus.
3) Fixieren Sie das Ganze mit der
Unterlegscheibe und Drehen des
Bolzens im Uhrzeigersinn.
Schrauben Sie die Ventilatorkopf-Konstruktion im
Uhrzeigersinn auf die Stange.
Schrauben Sie die Gittermutter gegen den
Uhrzeigersinn ab und legen Sie sie beiseite.
4
5
4
1) Setzen Sie das rückseitige Gitter
auf den Ventilatorkopf. Ziehen Sie die
Gittermutter im Uhrzeigersinn fest.
2) Bringen Sie den Rotor auf dem
Schaft an, bis der Haltestift in der
Kerbe sitzt. Fixieren Sie das Ganze
mit der Rotorenmutter gegen den
Uhrzeigersinn.
1) Lösen Sie die Feststellschraube.
2) Richten Sie das rückseitige
Gitter aus und klipsen Sie es in die
Einkerbung der Verriegelungsclips
am Frontgitter ein.
3) Sichern Sie die Gitter
mit der Feststellschraube.
