Assembler votre ventilateur
1
2
1
2
3
3

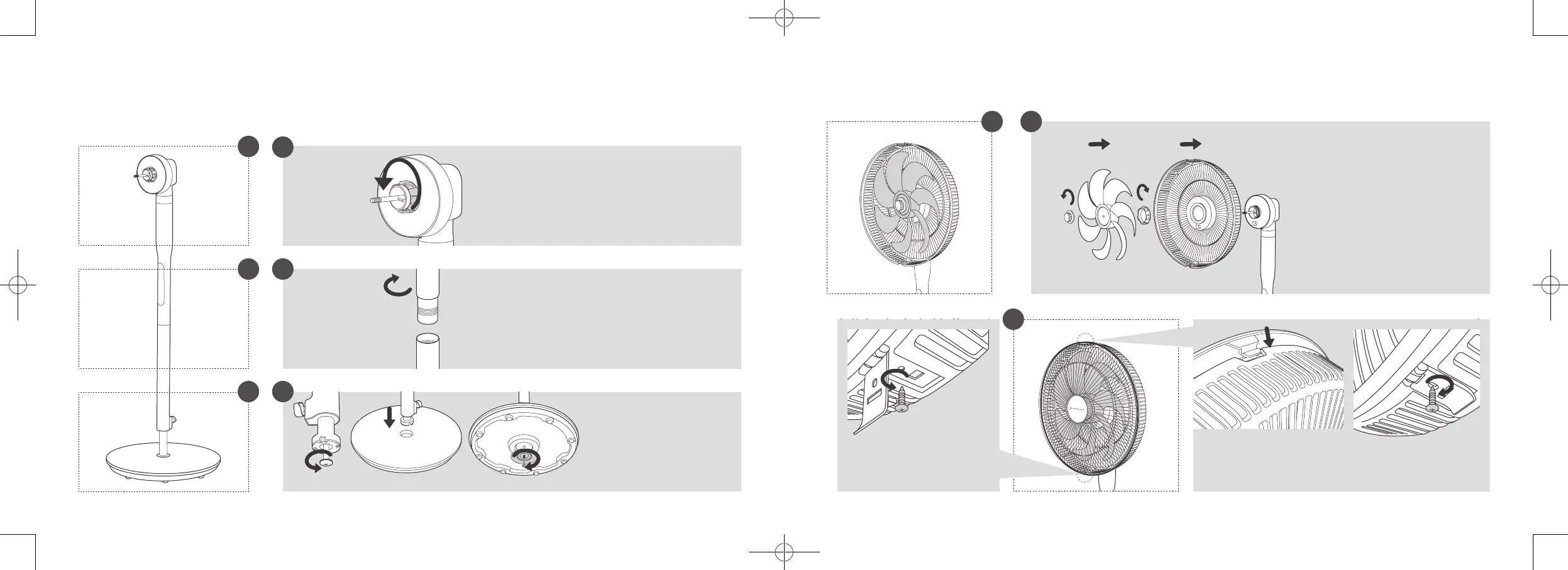

1) Dévissez le boulon de
connexion du support vertical.
2) Alignez le support avec la base.
3) Fixer avec la rondelle et le
boulon dans le sens des aiguilles
d'une montre.
Vissez l'assemblage de tête sur le support dans le sens
des aiguilles d'une montre.
Dévissez l'écrou de grille dans le sens inverse
des aiguilles d'une montre et mettez-le de côté.
4
5
4
1) Positionnez la grille arrière sur
l'assemblage de tête. Serrez avec
l'écrou de la grille dans le sens des
aiguilles d'une montre.
2) Installez l’hélice sur l'arbre jusqu'à
ce que la goupille de retenue s'insère
dans l'encoche. Verrouillez avec l'écrou
de l’hélice dans le sens inverse des
aiguilles d'une montre.
1) Desserrer la vis de verrouillage.
2) Aligner et clipser la grille
arrière dans le retrait des clips
de verrouillage de la grille avant.
3) Fixez les grilles avec la vis
de verrouillage.
