49/ES48/ES

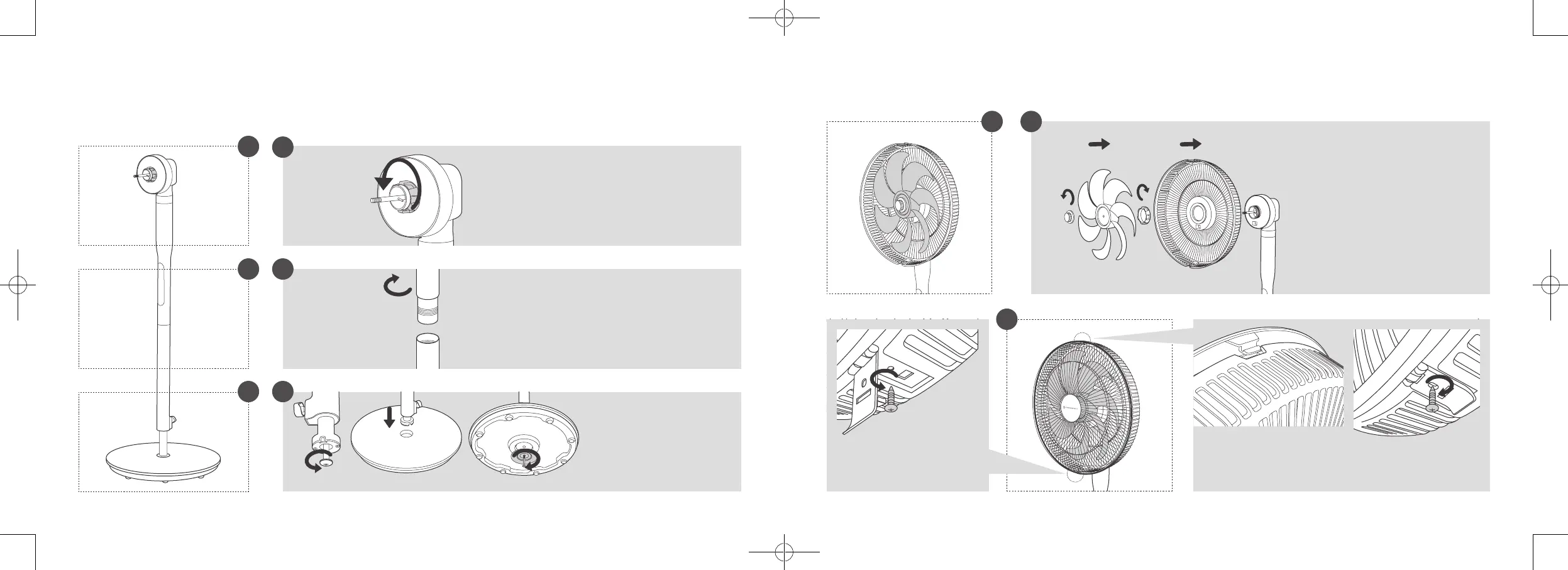

Arme su ventilador
1
2
1
2
3
3
1) Desatornille el perno de conexión
de la conexión del pedestal.
2) Alinea el Pedestal con la Base.
3) Asegure la Arandela y Perno en el
sentido de las manecillas del reloj.
Atornille el ensamble de la cabeza del ventilador con
el pedestal en el sentido de las manecillas del reloj.
Desatornille la tuerca de la Rejilla en el
sentido contrario a las manecillas del reloj.
4
5
4
1) Posicione la Rejilla frontal con el
ensamble de la cabeza del ventilador.
Ajusta con la tuerca de la Rejilla.
2) Instale las aspas en el eje hasta que
el pasador de retención encaje en
la muesca. Asegure con la tuerca de
las aspas en el sentido contrario a las
manecillas del reloj
1) Afloje el clip de bloqueo.
2) Alinee y sujete la rejilla
trasera en la hendidura de
los clips de bloqueo de la
rejilla delantera.
3) Asegure las rejillas
con el clip de bloqueo.
