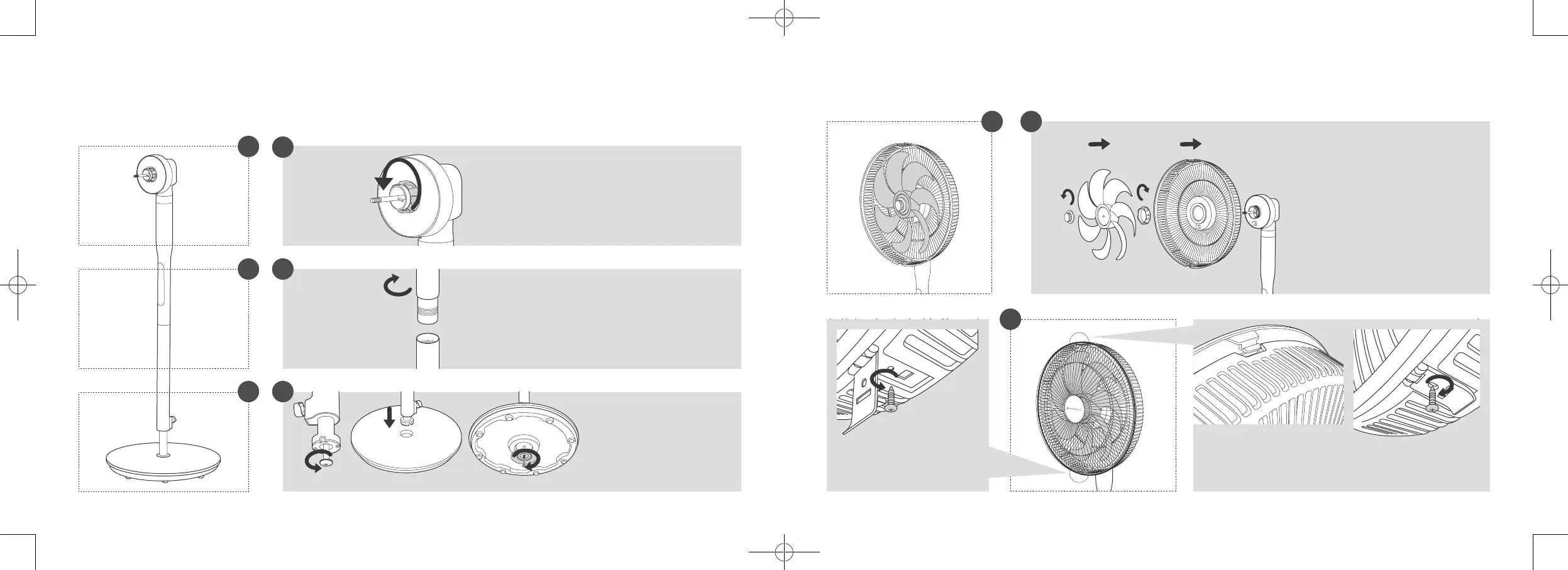

Montaggio del Ventilatore
1
2
1
2
3
3
1) Svitare la Vite di conessione
dal Tubo di connessione.
2) Allineare il Tubo con la Base.
3) Fissare con Rondella e Vite in
senso orario.
Avvitare l’assieme della Testa sul Tubo in senso orario.
Svitare il Dado Griglia in senso antiorario e
mettere da parte.
4
5
4
1) Posizionare la Griglia Posteriore
sull’assieme della Testa. Avvitare con il
Dado Griglia in senso orario.
2) Installare la Ventola sull’albero fino a
far combaciare la tacca con lo spinotto
di fissaggio. Bloccare con il Dado
Ventola in senso antiorario.
1) Allentare la Vite di Bloccaggio.
2) Allineare e fissure la Griglia
posteriore sulla tacca delle Clip
di bloccaggio sulla
Griglia anteriore.
3) Assicurare le griglie
con la Vite di Fissaggio.
