BRIDGED 4
2 2
BRIDGED 4
2 2
POWER
1
1
2

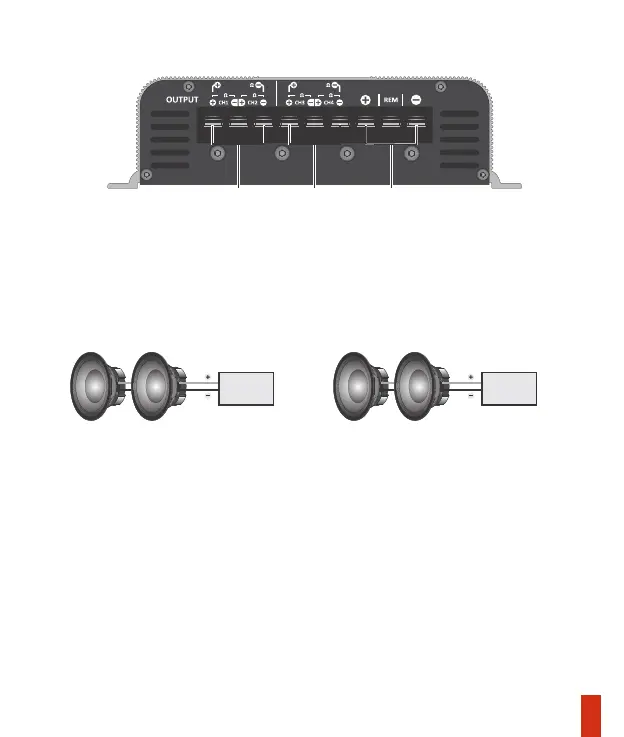

Conector de saída e alimentação
04
2 - POWER (Conector de Alimentação): O terminal (+) do conector, deve ser ligado ao polo
positivo da bateria através de um cabo de bitola mínima de 4mm². O terminal (-) do conector
deve ser ligado adequadamente no polo negativo da bateria por meio de um cabo de bitola
equivalente ao cabo positivo. O terminal remote deve ser ligado á saída REMOTE do CD/DVD
Player, por meio de um cabo de 0,75mm².
1 - OUTPUT: Para conectar os alto falantes. Seguir a polaridade indicada e a impedância
mínima recomendada.
Para ligações no modo STEREO, a impedância mínima é de 2 ohms em cada canal; no modo
BRIDGED, é de 4 ohms.
Para associações de alto falantes, a impedância a ser considerada é a impedância resultante.
Veja os exemplos abaixo:
Proteção contra curto-circuito: Corta o sinal de áudio caso seja detectado um curto circuito
ou impedância inferior à suportada na saída.
4 OHMS 4 OHMS
Impedância
resultante:
2 OHMS
Para Ligação em Stereo = 2 OHMS
8 OHMS 8 OHMS
Impedância
resultante:
4 OHMS
Para Ligação em Bridged = 4 OHMS
Sistema de proteção
