Target TA10100 - Page 39

39
Las instrucciones de uso y las piezas de recambio presentadas en este documento son solamente para información y no
constituyen obligación ninguna. Como parte de nuestra política de mejoramiento de la calidad de nuestros productos,
nos reservamos el derecho de hacer cualquiera y todas las modificaciones técnicas sin previo aviso.
14 Accesorios
¡El fabricante no acepta ninguna responsabilidad
por accidentes debidos al uso indebido o
modificaciones hechas a la maquina!
GUIA PARA CORTE LONGITUDINAL: P/N 051000 - La Guía
para Corte Longitudinal es un accesorio convencional,
proporcionado con cada sierra para azulejos. Es usada
para proporcionar una posición repetitiva para cortes
longitudinales hasta que sea relocalizada. La Guía para
Cortes Longitudinales se abraza a la parada posterior
maquinada del carro transportador.
TRANSPORTADOR DE ANGULOS AJUSTABLE:
P/N 051010 - El Transportador de Angulos puede ser
usado para cortar longitudinalmente ángulos conocidos.
El transportador de ángulos se abraza a la parada pos-
terior.
GUIA DE ANGULOS: P/N 051020 - Esta es una escuadra no
ajustable usada para posicionar rápidamente al azulejo
a 45 grados, ya sea en el lado izquierdo o en el derecho.
Es a menudo usada para repetitivos cortes longitudinales
en diagonal. La Guía de Angulos se abraza a la parada
posterior.
GUIA DIAGONAL: P/N 051030 - Esta es una guía fija que
posiciona al azulejo para un corte en diagonal a 45
grados. La Guía Diagonal se abraza a la parada poste-
rior.
GUIA DE MITY MITRE: P/N 050102 - Este es un dispositivo
a 45 grados que tiene una abrazadera ajustable para
sostener el azulejo cuando se efectúan cortes
diagonales. El Guia de Mity Mitre se abraza a la parada
posterior.
SOPORTE DOBLABLE: P/N 051041 - Este soporte estable,
de una pieza, hace que la sierra para azulejos Target
®
llegue a un nivel de soporte que facilita el trabajo. El
soporte se dobla convenientemente y queda plano para
facilitar su almacenamiento y transporte.

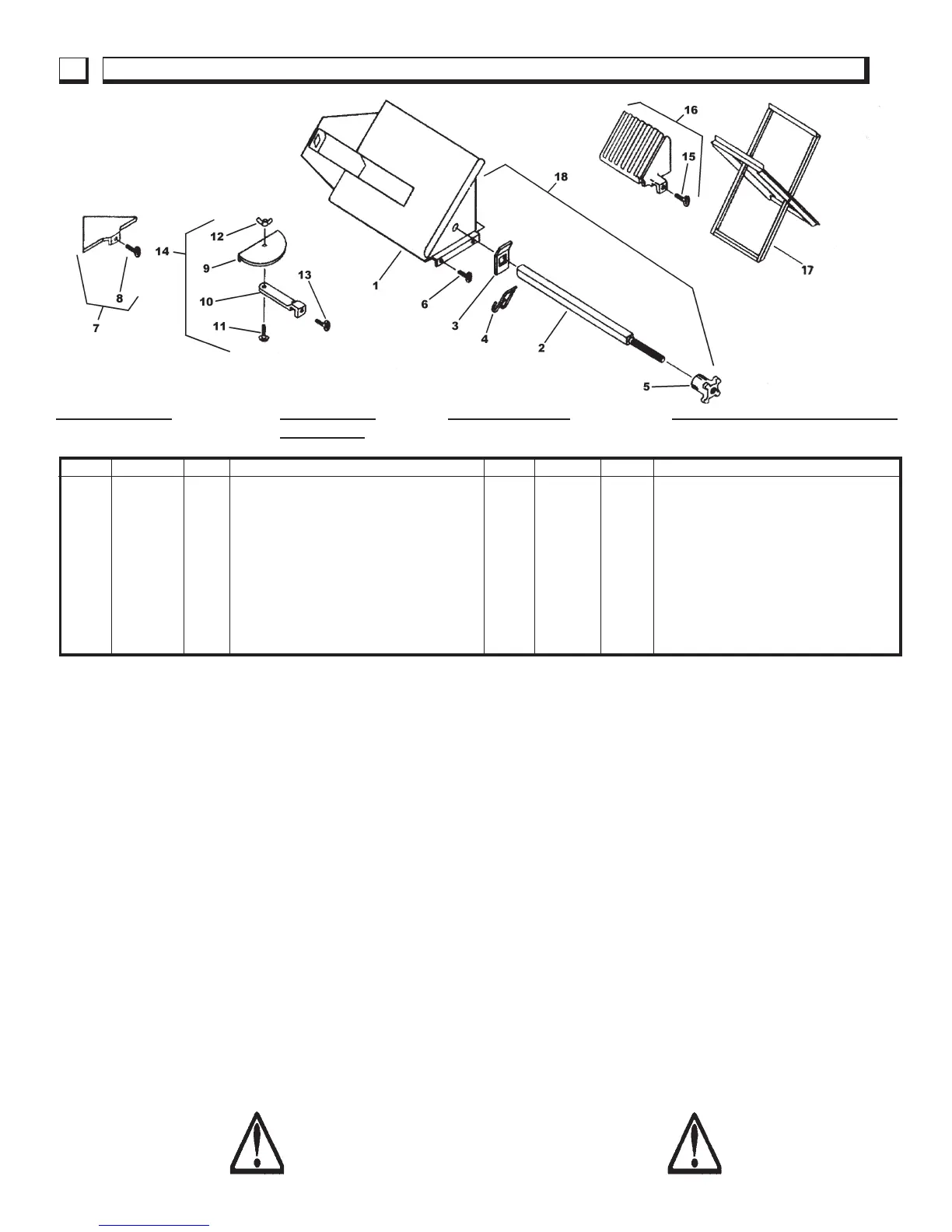

Guia de Angulos Transportador Guia de Mity Mitre Bullnose Soporte Doblable
de Angulos
Lista de Piezas:
Diag. Pieza No. Req. Descripcion Diag. PiezaNo. Req. Descripcion
1 050104 1 Marco, Escuadra Diagonal 10  1 Brazo de transportador
2 050107 1 Barra, de Fijación 11 020011 1 Perno de carruaje, 1/4-20 x 5/8 pulg
3 050105 1 Sujetador, de Detención 12 020244 1 Tuerca mariposa, 1/4-20 Fiberlock
4 050106 1 Resorte 13 189737 1 Perilla, 1/4-20 x 1 pulg
5 050103 1 Perilla 14 051010 1 Conjunto Transportador de Angulos
6 189737 1 Perilla, 1/4-20 x 1 pulg 15 189737 1 Perilla, 1/4-20 x 1 pulg
7 051020 1 Conjunto de Escuadra Diagonal, 45° 16 051030 1 Conjunto Sostenedor, Bullnose
8 189737 1 Perilla, 1/4-20 x 1 pulg 17 051041 1 Soporte, Sierra para Azulejos
9  1 Placa de sector 18 050102 1 Conjunto de Apoyo,
Marco de Escuadra
