Taski swingo 350E - Pregled Konstrukcije

145

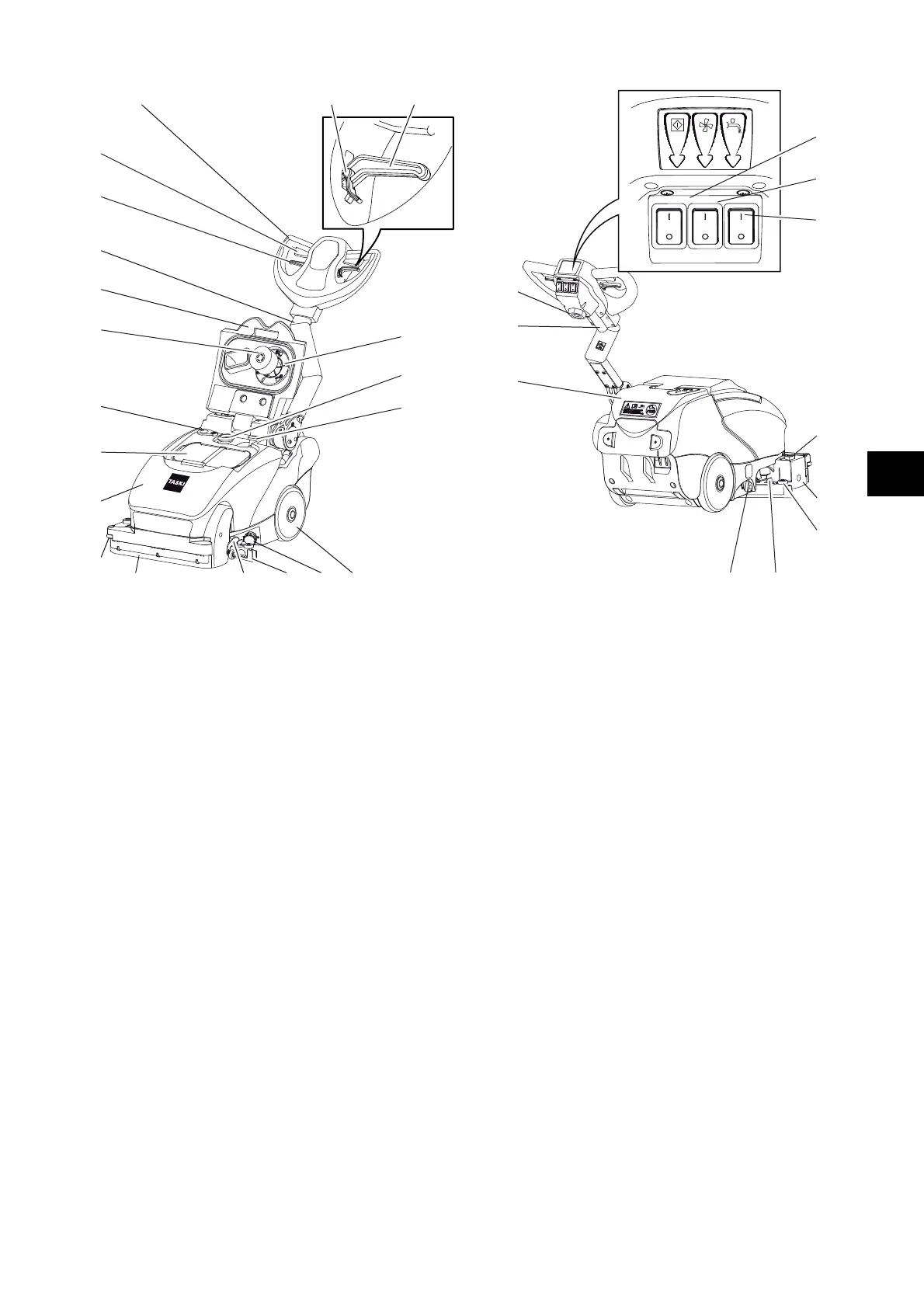

Pregled konstrukcije
1 Ručka za vožnju
2 Ručica za upravljanje (motor četke uključen/
isključen)
3 Kontrolna ručica za brisač
4 Šipka za navođenje stroja
5 Poklopac spremnika
6 Plovak
7 Otvor za pražnjenje
8 Košara za grubu prljavštinu
9 Spremnik za prljavu vodu
10 Bočni amortizer
11 Brisač
12 Potporna nožica za parkiranje
13 Usisna mlaznica
14 Filtar spremnika za čistu vodu
15 Transportna kolica
16 Crijevo turbine
17 Usisno crijevo
18 Usisni filtar
19 Mrežni kabel
20 Dovod upravljačkog elektroničkog kabela
21 Spremnik za čistu vodu
22 Prekidač za regulaciju vode
23 Ručica za zaključavanje usisne mlaznice
24 Amortizer
25 Držač za četke
26 Trokutna ručica za deblokiranje držača za četke
27 Prekidač za otopinu za čišćenje
28 Prekidač za usisni agregat
29 Glavni prekidač (uključeno / isključeno)
30 Ručica za prilagođavanje (nagiba ručke za vožnju)
31 Mehanizam za zaključavanje ručice za
prilagođavanje (za slobodno pokretanje šipke za
navođenje)
