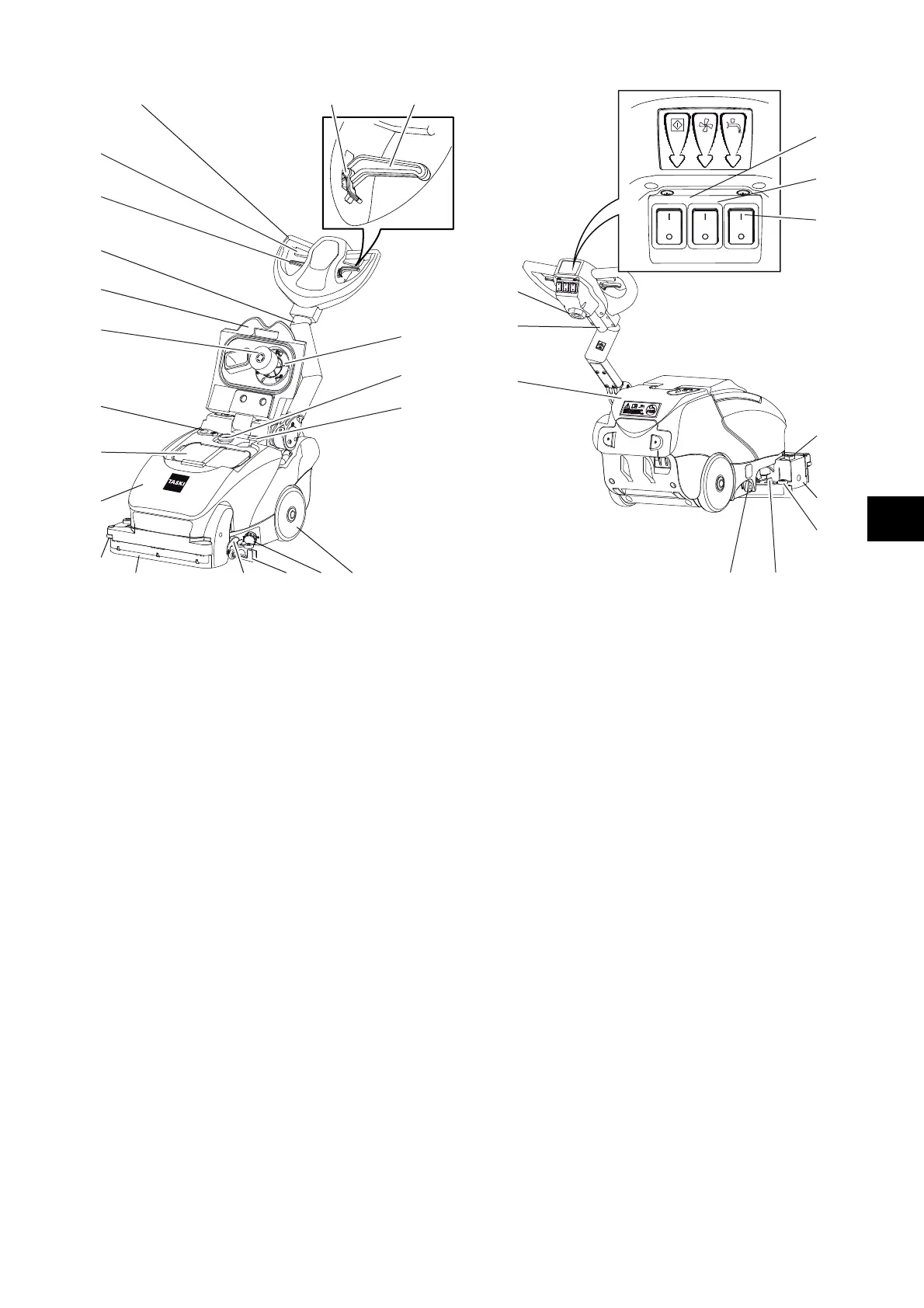

Szerkezeti áttekintés
1 Vezetőkar
2 Kapcsolókar (motor Be/Ki)
3 Lehúzó működtető karja
4 Vezetőrúd
5 Tartályfedél
6 Úszó
7 Ürítőnyílás
8 Szennyeződésszita
9 Szennyvíztartály
10 Oldalsó terelőgörgő
11 Lehúzó
12 Parkolótámasz
13 Vízfelszívó gumi
14 Frissvíz-tartály szűrője
15 Szállítókerekek
16 Turbinatömlő
17 Szívócső
18 Szívóegység szűrője
19 Hálózati kábel
20 Vezérlőelektronika vezetékének hozzávezetése
21 Frissvíz-tartály
22 Vízszabályozó szett
23 Vízfelszívó gumi reteszelőfogantyúja
24 Terelőgörgő
25 Kefetartó
26 Háromszög alakú fogantyú a kefetartó kioldásához
27 A tisztítóoldat védett kapcsolója
28 A szívóegység védett kapcsolója
29 Főkapcsoló (BE /KI)
30 Állítókar a vezetőrúd dőlésének állításához
31 Állítókar rögzítése (a vezetőrúd szabad mozgásá-
hoz)
2
6
5
7
9
18
3
4
11 151413
12
13031
17
16
8
10
19
20
21
22 23
24
25
26
29
28
27
