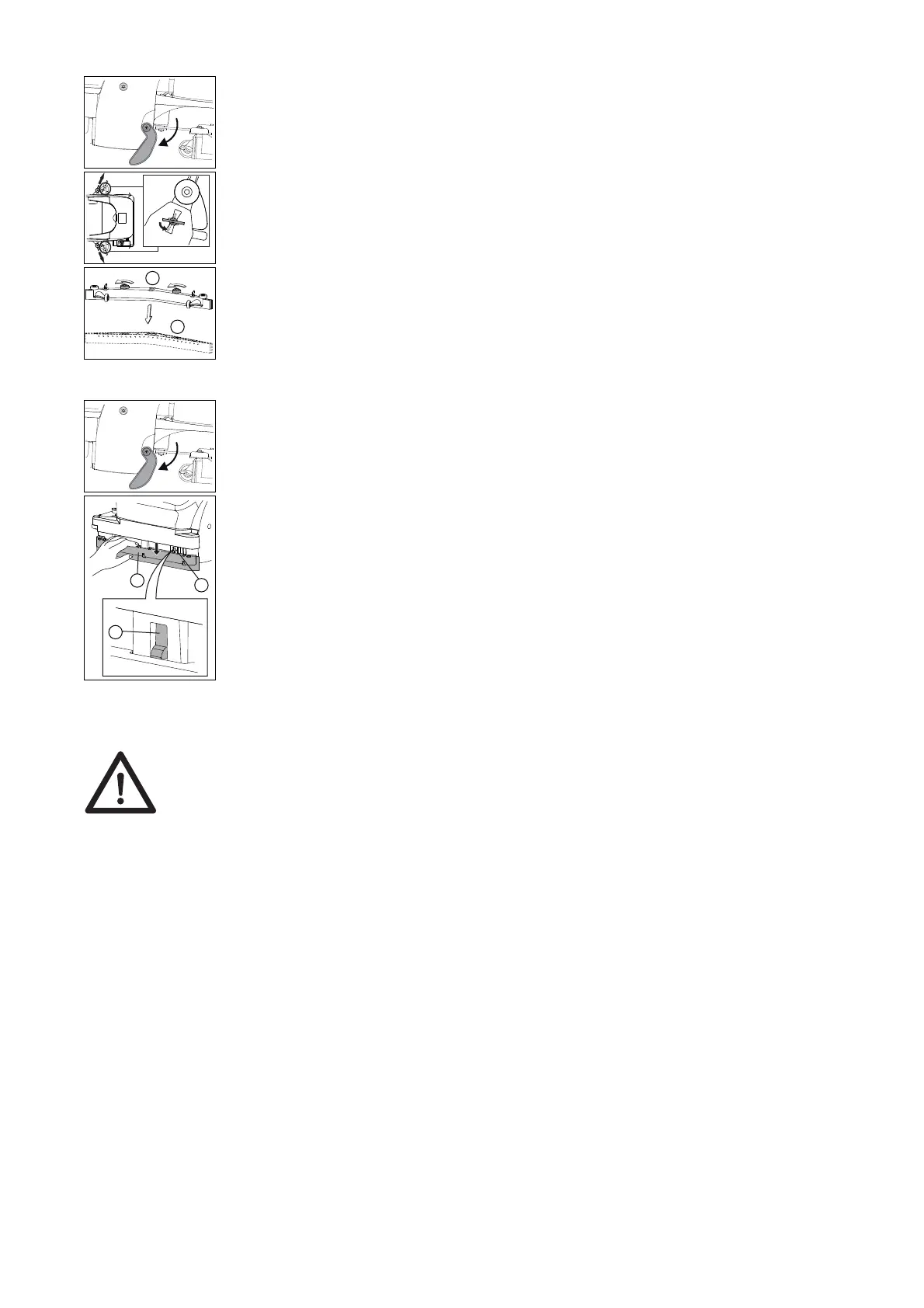

Lamellenwechsel Saugdüse
Lamellenwechsel Abstreifer
• Stellen Sie die Maschine auf die
Parkstütze.
• Entnehmen Sie die Saugdüse indem
Sie die Arretierungsschrauben dre-
hen.
• Schrauben Sie die Dreikantgriffe (1)
ab und ziehen Sie den Lamellenkör-
per (2) aus dem Düsenkörper.
• Stellen Sie die Maschine auf die
Parkstütze.
• Drücken Sie den Abstreifer von Hand
nach unten bis die Einschnapper (1)
für das Deckblech erscheinen.
• Drücken Sie die Einschnapperlap-
pen (2) nach hinten bis das Deck-
blech (3) entfernt werden kann.
• Jetzt können Sie die Lamelle drehen oder ersetzen.
• Montieren Sie jetzt das Deckblech (3) wieder. Achten Sie
darauf dass die Einschnapplappen (2) richtig einrastet.
Achtung:
Verletzungsgefahr durch Verklemmen der
Finger!
