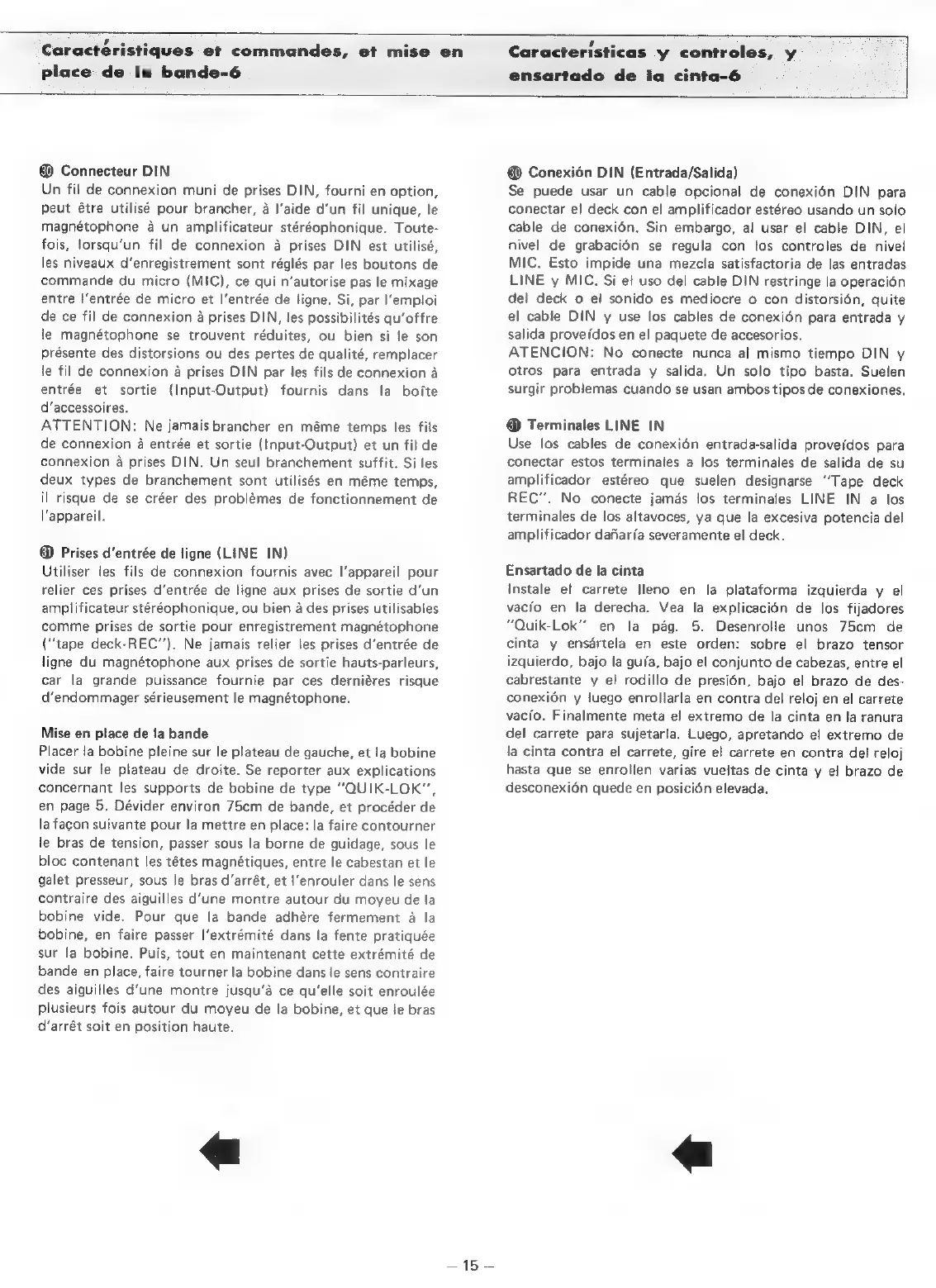

Caractéristiques
et
commandes,
et
mise
en
place
de
Ila
bande-6
Caracteristicas
y
controles,
y
ensartado
de
la
cinta-6
@
Connecteur
DIN
Un
fil
de
connexion
muni
de
prises
DIN,
fourni
en
option,
peut
étre
utilisé
pour
brancher,
a
l'aide
d’un
fil
unique,
le
magnétophone
a
un
amplificateur
stéréophonique.
Toute-
fois,
lorsqu’un
fil
de
connexion
a
prises
DIN
est
utilisé,
les
niveaux
d’enregistrement
sont
réglés
par
les
boutons
de
commande
du
micro
(MIC),
ce
qui
n’autorise
pas
le
mixage
entre
l’entrée
de
micro
et
|’entrée
de
ligne.
Si,
par
I‘emploi
de
ce
fil
de
connexion
a
prises
DIN,
les
possibilités
qu’offre
le
magnétophone
se
trouvent
réduites,
ou
bien
si
le
son
présente
des
distorsions
ou
des
pertes
de
qualité,
remplacer
le
fil
de
connexion
a
prises
DIN
par
les
fils
de
connexion
a
entrée
et
sortie
(Input-Output)
fournis
dans
la
bo/te
d’accessoires.
ATTENTION:
Ne
jamais
brancher
en
méme
temps
les
fils
de
connexion
a
entrée
et
sortie
(Input-Output)
et
un
fil
de
connexion
a
prises
DIN.
Un
seul
branchement
suffit.
Si
les
deux
types
de
branchement
sont
utilisés
en
méme
temps,
il
risque
de
se
créer
des
problémes
de
fonctionnement
de
l'appareil.
@
Prises
d’entrée
de
ligne
(LINE
IN)
Utiliser
les
fils
de
connexion
fournis
avec
l’appareil
pour
relier
ces
prises
d’entrée
de
ligne
aux
prises
de
sortie
d’un
amplificateur
stéréophonique,
ou
bien
a
des
prises
utilisables
comme
prises
de
sortie
pour
enregistrement
magnétophone
(‘tape
deck-REC’’).
Ne
jamais
relier
les
prises
d’entrée
de
ligne
du
magnétophone
aux
prises
de
sortie
hauts-parleurs,
car
la
grande
puissance
fournie
par
ces
derniéres
risque
d’endommager
sérieusement
le
magnétophone.
Mise
en
place
de
la
bande
Placer
la
bobine
pleine
sur
le
plateau
de
gauche,
et
la
bobine
vide
sur
le
plateau
de
droite.
Se
reporter
aux
explications
concernant
les
supports
de
bobine
de
type
“QUIK-LOK”’,
en
page
5.
Dévider
environ
75cm
de
bande,
et
procéder
de
la
fagon
suivante
pour
la
mettre
en
place:
la
faire
contourner
le
bras
de
tension,
passer
sous
la
borne
de
guidage,
sous
le
bloc
contenant
les
tétes
magnétiques,
entre
le
cabestan
et
le
galet
presseur,
sous
le
bras
d’arrét,
et
l’enrouler
dans
le
sens
contraire
des
aiguilles
d'une
montre
autour
du
moyeu
de
la
bobine
vide.
Pour
que
la
bande
adhére
fermement
a
la
bobine,
en
faire
passer
l’extrémité
dans
la
fente
pratiquée
sur
la
bobine.
Puis,
tout
en
maintenant
cette
extrémité
de
bande
en
place,
faire
tourner
la
bobine
dans
le
sens
contraire
des
aiguilles
d’'une
montre
jusqu’a
ce
qu'elle
soit
enroulée
plusieurs
fois
autour
du
moyeu
de
la
bobine,
et
que
le
bras
d’arrét
soit
en
position
haute.
e
=J5=
@
Conexién
DIN
(Entrada/Salida)
Se
puede
usar
un
cable
opcional
de
conexién
DIN
para
conectar
el
deck
con
el
amplificador
estéreo
usando
un
solo
cable
de
conexién.
Sin
embargo,
al
usar
el
cable
DIN,
el
nivel
de
grabacién
se
regula
con
los
controles
de
nivel
MIC.
Esto
impide
una
mezcla
satisfactoria
de
las
entradas
LINE
y
MIC.
Si
el
uso
del
cable
DIN
restringe
la
operacién
del
deck
o
el
sonido
es
mediocre
o
con
distorsién,
quite
el
cable
DIN
y
use
los
cables
de
conexién
para
entrada
y
salida
proveidos
en
el
paquete
de
accesorios.
ATENCION:
No
conecte
nunca
al
mismo
tiempo
DIN
y
otros
para
entrada
y
salida.
Un
solo
tipo
basta.
Suelen
surgir
problemas
cuando
se
usan
ambos
tipos
de
conexiones.
@
Terminales
LINE
IN
Use
los
cables
de
conexi6én
entrada-salida
provefdos
para
conectar
estos
terminales
a
los
terminales
de
salida
de
su
amplificador
estéreo
que
suelen
designarse
‘Tape
deck
REC’.
No
conecte
jamds
los
terminales
LINE
IN
a
los
terminales
de
los
altavoces,
ya
que
la
excesiva
potencia
del
amplificador
dafiaria
severamente
el
deck.
Ensartado
de
la
cinta
Instale
el
carrete
Ileno
en
la
plataforma
izquierda
y
el
vacio
en
la
derecha.
Vea
la
explicacién
de
los
fijadores
“Quik-Lok’’
en
la
pag.
5.
Desenrolle
unos
75cm
de
cinta
y
ensdartela
en
este
orden:
sobre
el
brazo
tensor
izquierdo,
bajo
la
guia,
bajo
el
conjunto
de
cabezas,
entre
el
cabrestante
y
el
rodillo
de
presién,
bajo
el
brazo
de
des-
conexi6n
y
luego
enrollarla
en
contra
del
reloj
en
el
carrete
vacio.
Finalmente
meta
el
extremo
de
la
cinta
en
la
ranura
del
carrete
para
sujetarla.
Luego,
apretando
el
extremo
de
la
cinta
contra
el
carrete,
gire
el
carrete
en
contra
del
reloj
hasta
que
se
enrollen
varias
vueltas
de
cinta
y
el
brazo
de
desconexidn
quede
en
posicién
elevada.
