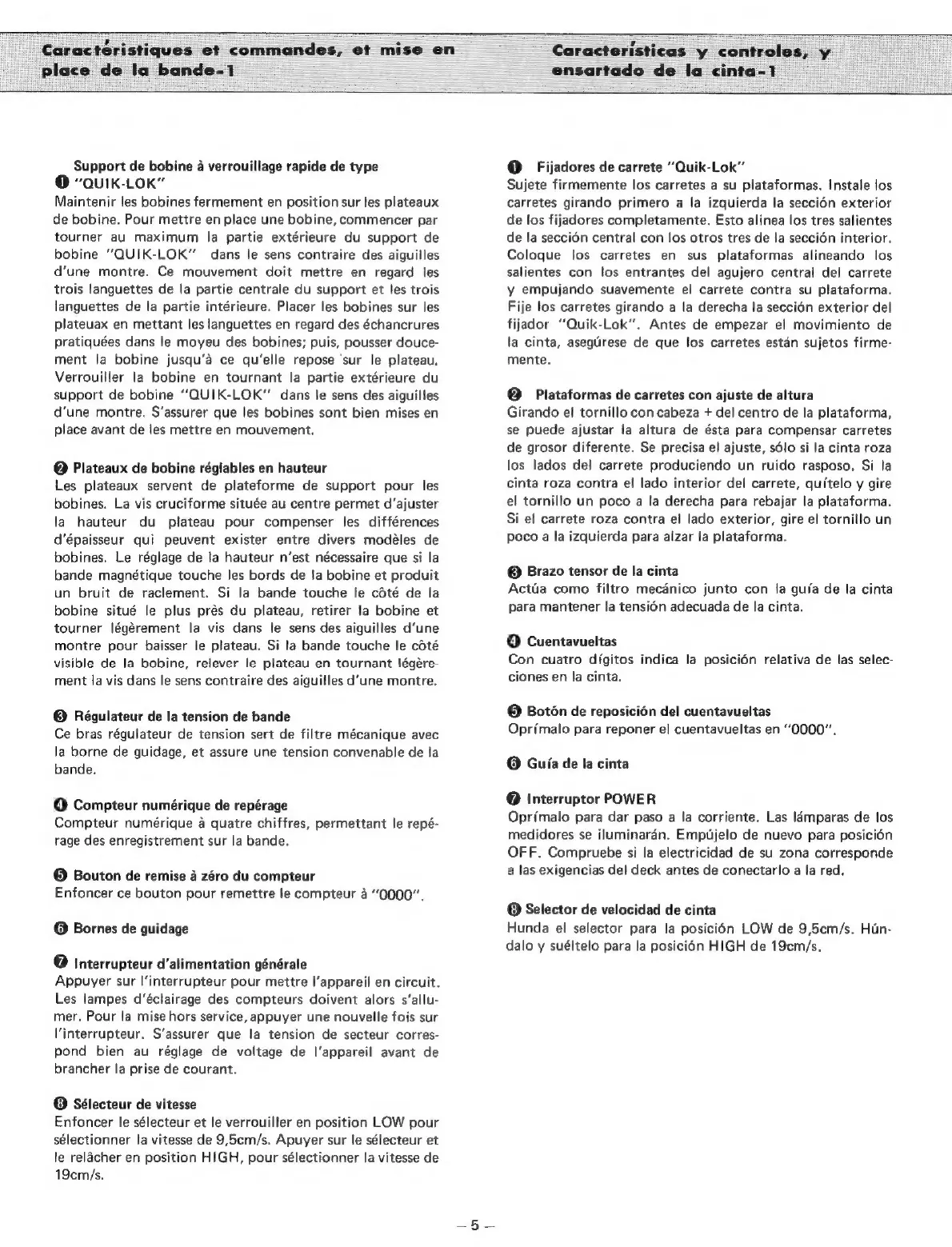

Teac A-2300SX - Page 5

Caracteéristiques et commandes, et mise en
place de Ila bande-1
Caracteristicas y controles, y
ensartado de la cinta-1
Support de bobine 4 verrouillage rapide de type
@ “QUIK-LOK”
Maintenir les bobines fermement en position sur les plateaux
de bobine. Pour mettre en place une bobine, commencer par
tourner au maximum la partie extérieure du support de
bobine “QUIK-LOK’ dans le sens contraire des aiguilles
d’une montre. Ce mouvement doit mettre en regard les
trois languettes de la partie centrale du support et les trois
languettes de la partie intérieure. Placer les bobines sur les
plateuax en mettant les languettes en regard des échancrures
pratiquées dans le moyeu des bobines; puis, pousser douce-
ment la bobine jusqu’a ce qu’elle repose ‘sur le plateau.
Verrouiller la bobine en tournant la partie extérieure du
support de bobine “QUIK-LOK’’ dans le sens des aiguilles
d‘une montre. S’assurer que les bobines sont bien mises en
place avant de les mettre en mouvement.
@ Plateaux de bobine réglables en hauteur
Les plateaux servent de plateforme de support pour les
bobines. La vis cruciforme située au centre permet d’ajuster
la hauteur du plateau pour compenser les différences
d’épaisseur qui peuvent exister entre divers modéles de
bobines. Le réglage de la hauteur n’est nécessaire que si la
bande magnétique touche les bords de la bobine et produit
un bruit de raclement. Si la bande touche le cété de la
bobine situé le plus prés du plateau, retirer la bobine et
tourner légérement la vis dans le sens des aiguilles d’une
montre pour baisser le plateau. Si la bande touche le coté
visible de la bobine, relever le plateau en tournant légére-
ment la vis dans le sens contraire des aiguilles d’une montre.
© Régulateur de la tension de bande
Ce bras régulateur de tension sert de filtre mécanique avec
la borne de guidage, et assure une tension convenable de la
bande.
© Compteur numérique de repérage
Compteur numérique a quatre chiffres, permettant le repé-
rage des enregistrement sur la bande.
© Bouton de remise a zéro du compteur
Enfoncer ce bouton pour remettre le compteur a “0000”.
@ Bornes de guidage
@ Interrupteur d’alimentation générale
Appuyer sur |l’interrupteur pour mettre l’appareil en circuit.
Les lampes d‘éclairage des compteurs doivent alors s‘allu-
mer. Pour la mise hors service, appuyer une nouvelle fois sur
l'interrupteur. S’assurer que la tension de secteur corres-
pond bien au réglage de voltage de l‘appareil avant de
brancher la prise de courant.
© Sélecteur de vitesse
Enfoncer le sélecteur et le verrouiller en position LOW pour
sélectionner la vitesse de 9,5cm/s. Apuyer sur le sélecteur et
le relacher en position HIGH, pour sélectionner la vitesse de
19cm/s.
@ Fijadores de carrete “Quik-Lok”
Sujete firmemente los carretes a su plataformas. Instale los
carretes girando primero a la izquierda la seccion exterior
de los fijadores completamente. Esto alinea los tres salientes
de la seccion central con los otros tres de la secci6n interior.
Coloque los carretes en sus plataformas alineando los
salientes con los entrantes del agujero central del carrete
y empujando suavemente el carrete contra su plataforma.
Fije los carretes girando a la derecha la seccién exterior del
fijador “Quik-Lok”. Antes de empezar el movimiento de
la cinta, asegurese de que los carretes estan sujetos firme-
mente.
@ Plataformas de carretes con ajuste de altura
Girando el tornillo con cabeza + del centro de la plataforma,
se puede ajustar la altura de ésta para compensar carretes
de grosor diferente. Se precisa el ajuste, sdlo si la cinta roza
los lados del carrete produciendo un ruido rasposo. Si la
cinta roza contra el lado interior del carrete, quitelo y gire
el tornillo un poco a la derecha para rebajar la plataforma.
Si el carrete roza contra el lado exterior, gire el tornillo un
poco a la izquierda para alzar la plataforma.
© Brazo tensor de la cinta
Acttia como filtro mecanico junto con la gufa de la cinta
para mantener la tension adecuada de la cinta.
© Cuentavueltas
Con cuatro digitos indica la posicién relativa de las selec-
ciones en la cinta.
© Bot6n de reposicién del cuentavueltas
Oprimalo para reponer el cuentavueltas en “0000”.
@ Guia de la cinta
@ Interruptor POWER
Oprimalo para dar paso a la corriente. Las lamparas de los
medidores se iluminarén. Emptijelo de nuevo para posicién
OFF. Compruebe si la electricidad de su zona corresponde
a las exigencias del deck antes de conectarlo a la red.
© Selector de velocidad de cinta
Hunda el selector para la posicién LOW de 9,5cm/s. Huin-
dalo y suéltelo para la posici6n HIGH de 19cm/s.
