Teac A-2300SX - Features and Controls and Tape Threading Part 2

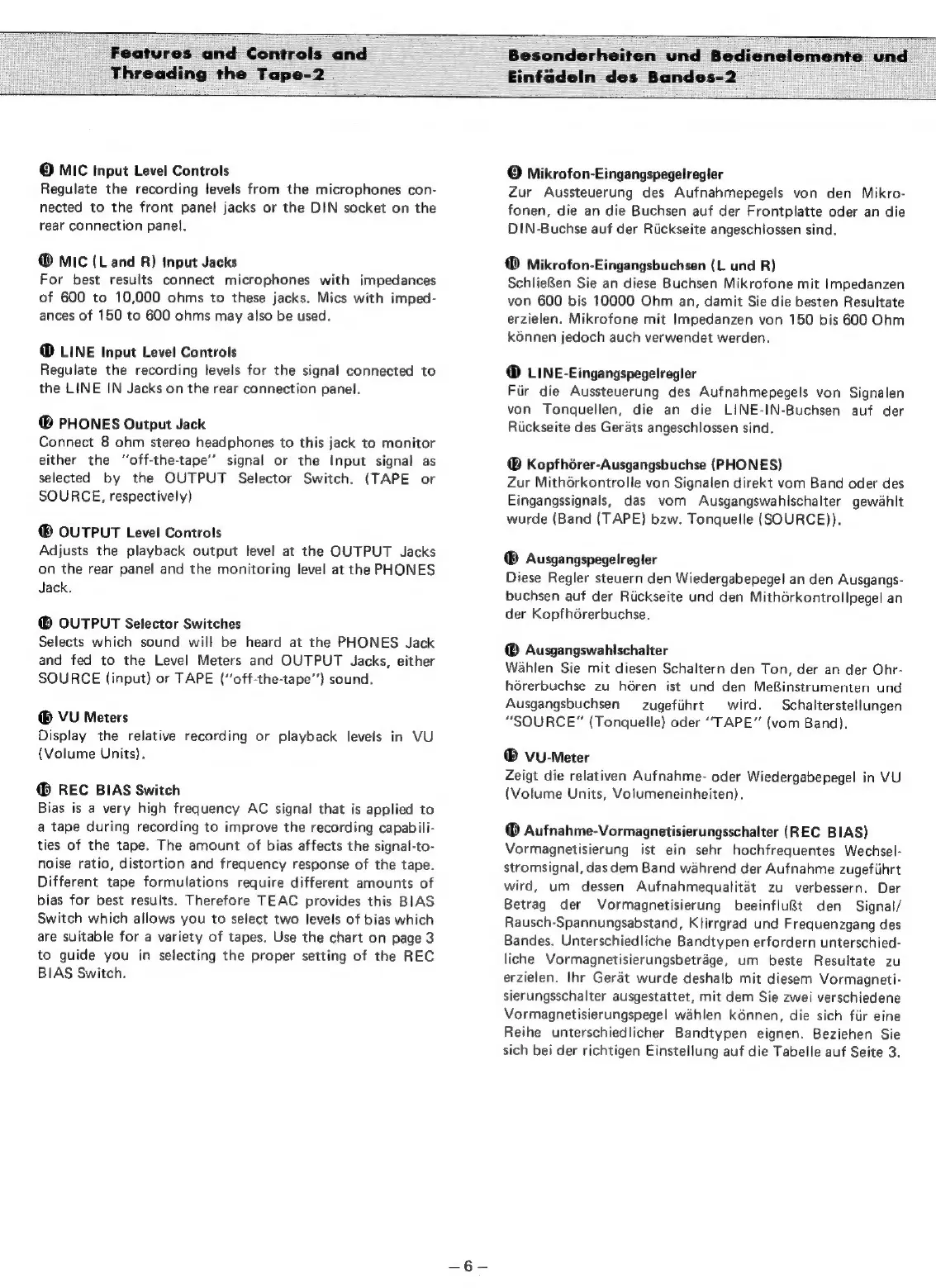

Features and Controls and
Threading the Tape-2
Besonderheiten und Bedienelemente und |
Einfadeln des Bandes-2
© MIC Input Level Controls
Regulate the recording levels from the microphones con-
nected to the front panel jacks or the DIN socket on the
rear connection panel.
® MIC (Land R) Input Jacks
For best results connect microphones with impedances
of 600 to 10,000 ohms to these jacks. Mics with imped-
ances of 150 to 600 ohms may also be used.
® LINE Input Level Controls
Regulate the recording levels for the signal connected to
the LINE IN Jacks on the rear connection panel.
® PHONES Output Jack
Connect 8 ohm stereo headphones to this jack to monitor
either the “‘off-the-tape’ signal or the Input signal as
selected by the OUTPUT Selector Switch. (TAPE or
SOURCE, respectively)
@® OUTPUT Level Controls
Adjusts the playback output level at the OUTPUT Jacks
on the rear panel and the monitoring level at the PHONES
Jack.
@® OUTPUT Selector Switches
Selects which sound will be heard at the PHONES Jack
and fed to the Level Meters and OUTPUT Jacks, either
SOURCE (input) or TAPE (“off-the-tape’’) sound.
® VU Meters
Display the relative recording or playback levels in VU
{Volume Units),
® REC BIAS Switch
Bias is a very high frequency AC signal that is applied to
a tape during recording to improve the recording capabili-
ties of the tape. The amount of bias affects the signal-to-
noise ratio, distortion and frequency response of the tape.
Different tape formulations require different amounts of
bias for best results. Therefore TEAC provides this BIAS
Switch which allows you to select two levels of bias which
are suitable for a variety of tapes. Use the chart on page 3
to guide you in selecting the proper setting of the REC
BIAS Switch.
© Mikrofon-Eingangspegelregler
Zur Aussteuerung des Aufnahmepegels von den Mikro-
fonen, die an die Buchsen auf der Frontplatte oder an die
DIN-Buchse auf der Riickseite angeschlossen sind.
® Mikrofon-Eingangsbuchsen (L und R)
SchlieBen Sie an diese Buchsen Mikrofone mit Impedanzen
von 600 bis 10000 Ohm an, damit Sie die besten Resultate
erzielen. Mikrofone mit Impedanzen von 150 bis 600 Ohm
k6nnen jedoch auch verwendet werden.
® LINE-Eingangspegelregler
Fir die Aussteuerung des Aufnahmepegels von Signalen
von Tonquellen, die an die LINE-IN-Buchsen auf der
Riickseite des Gerats angeschlossen sind.
@® Kopfhérer-Ausgangsbuchse (PHONES)
Zur Mithorkontrolle von Signalen direkt vom Band oder des
Eingangssignals, das vom Ausgangswahlschalter gewahlt
wurde (Band (TAPE) bzw. Tonquelle (SOURCE)).
® Ausgangspegelregler
Diese Regler steuern den Wiedergabepegel an den Ausgangs-
buchsen auf der Rickseite und den Mithérkontrollpegel an
der Kopfhorerbuchse.
@® Ausgangswahlschalter
Wahlen Sie mit diesen Schaltern den Ton, der an der Ohr-
horerbuchse zu héren ist und den MeRinstrumenten und
Ausgangsbuchsen =zugefiihrt ~wird. Schalterstellungen
“SOURCE” (Tonquelle) oder “TAPE” (vom Band).
® vu-Meter
Zeigt die relativen Aufnahme- oder Wiedergabepegel in VU
(Volume Units, Volumeneinheiten).
®
Aufnahme-Vormagnetisierungsschalter
(REC
BIAS)
Vormagnetisierung ist ein sehr hochfrequentes Wechsel-
stromsignal, das dem Band wahrend der Aufnahme zugefiihrt
wird, um dessen Aufnahmequalitat zu verbessern. Der
Betrag der Vormagnetisierung beeinfluRt den Signal/
Rausch-Spannungsabstand, Klirrgrad und Frequenzgang des
Bandes. Unterschiedliche Bandtypen erfordern unterschied-
liche Vormagnetisierungsbetrage, um beste Resultate zu
erzielen. Ihr Gerat wurde deshalb mit diesem Vormagneti-
sierungsschalter ausgestattet, mit dem Sie zwei verschiedene
Vormagnetisierungspege! wahlen kénnen, die sich fiir eine
Reihe unterschiedlicher Bandtypen eignen. Beziehen Sie
sich bei der richtigen Einstellung auf die Tabelle auf Seite 3.
