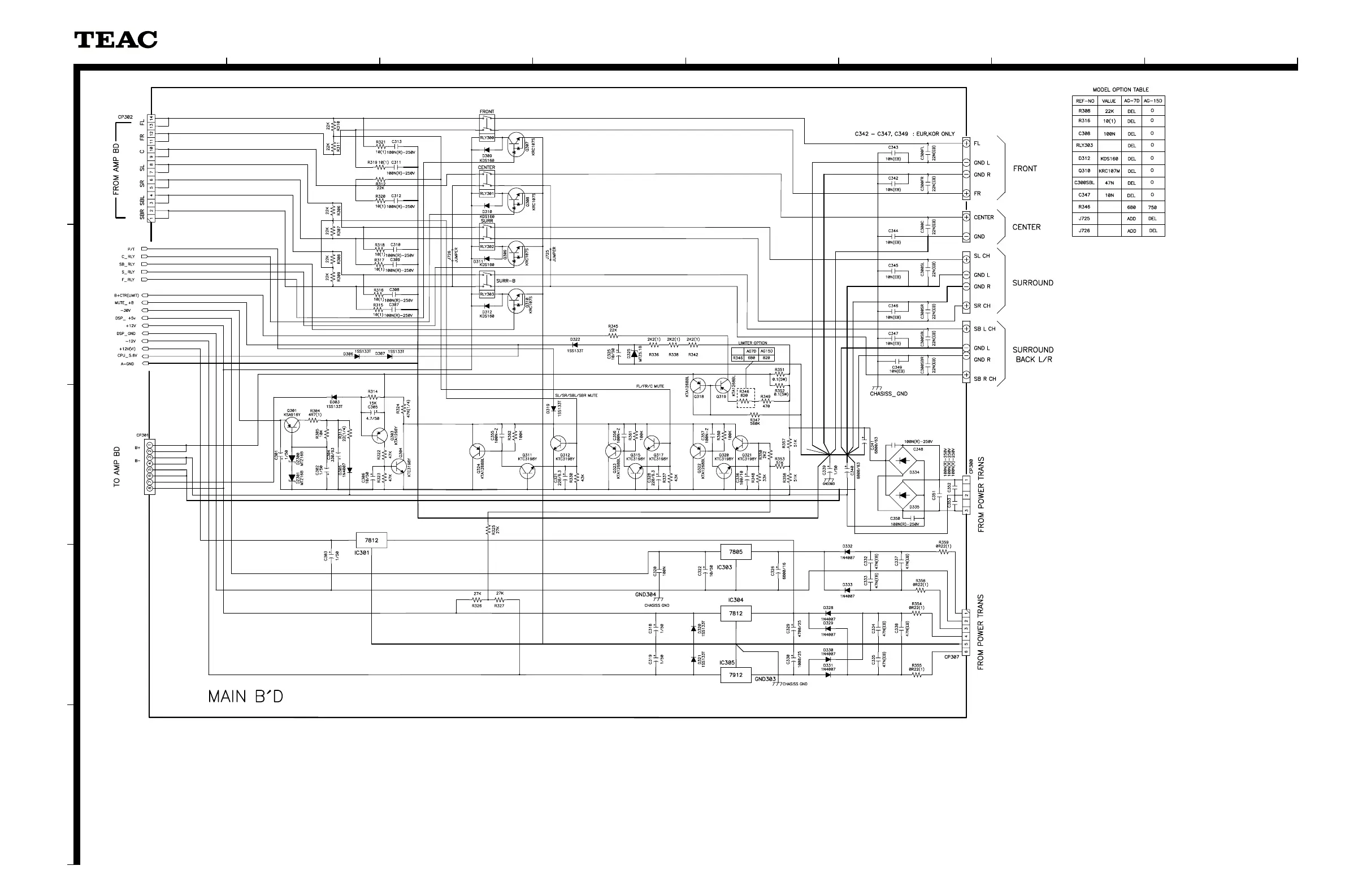

SCHEMATIC DIAGRAM
AG-15D/AG-7D
MAIN PCB (2/2)
AV Digital Home Theater Receiver
AAGG--1155DD//AAGG--77DD
1 st Issue; November 2004
GND
+12V
SHORT P/T
