Teac AX-505 - Branchements

22

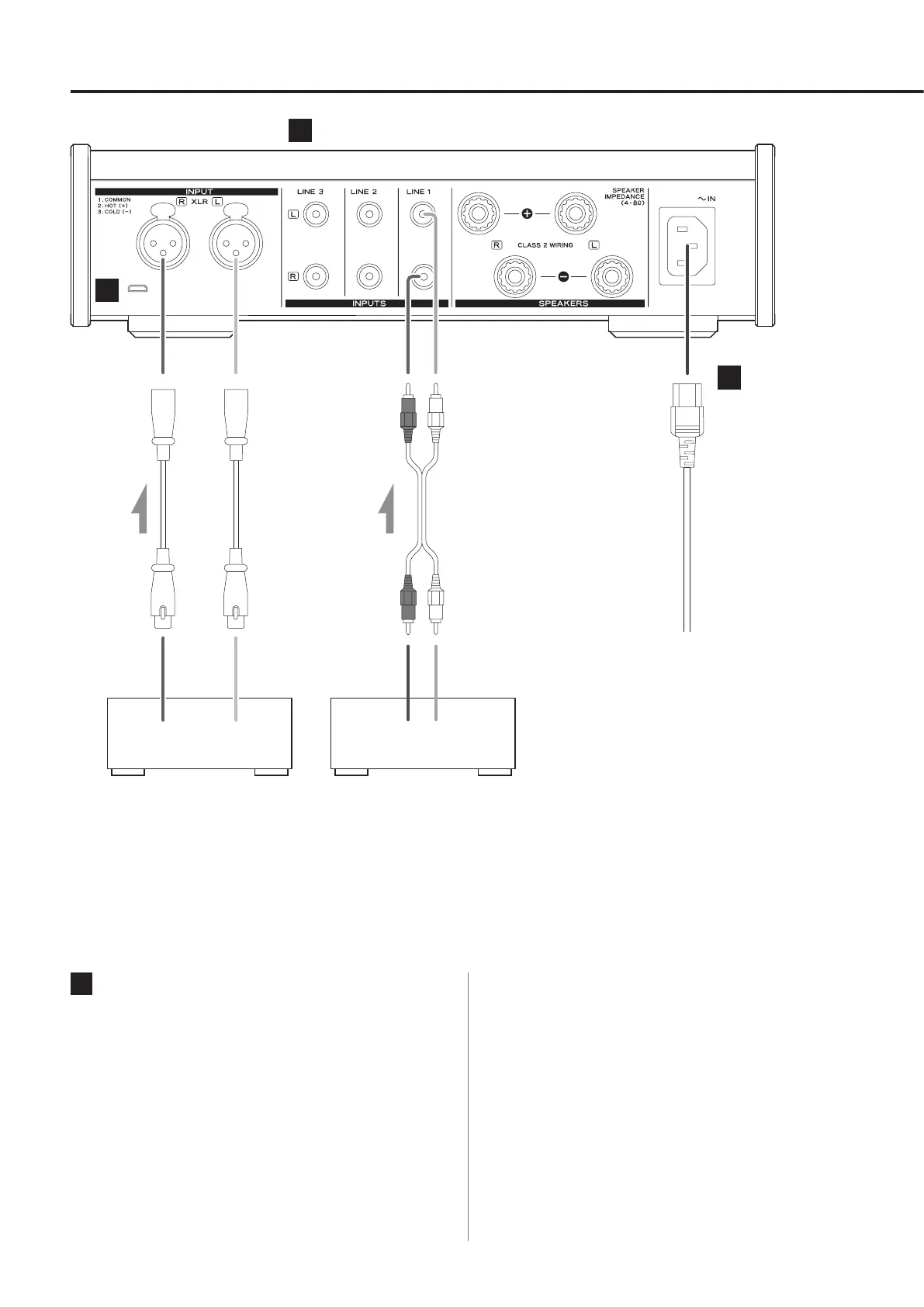

Branchements
A Prises d’entrée audio analogique
(LINE 1, LINE 2, LINE 3, XLR)
Servent à recevoir l’audio analogique stéréo. Branchez-y les
prises de sortie audio d’une platine cassette, d’un lecteur de CD
ou autre équipement à sortie audio.
Reliez la prise d’entrée R (droite) de cette unité à la prise de sor-
tie R de l’appareil audio source, et la prise d’entrée L (gauche)
de cette unité à la prise de sortie L de l’autre appareil.
o Les connecteurs XLR de cette unité ont le «point chaud»
sur la broche2.
Utilisez des câbles audio du commerce pour les
branchements.
LINE1: câbles RCA
LINE2: câbles RCA
LINE3: câbles RCA
XLR: câbles XLR
A
B
C
Câbles XLR
Câbles RCA
c
Prise secteur
R L R L
Sortie audio
(LINE OUT, etc)
Sortie audio
(LINE OUT, etc)
Platine cassette,
lecteur de CD, etc.
Platine cassette,
lecteur de CD, etc.
Cordon d’alimentation secteur fourni
