Teac C-2X - CX-8 BIAS;EQ Card Adjustment; BIAS Adjustment Procedures; REC LEVEL Adjustment Procedures

Lert RECORD RIGHT
PLUG IN OPTIONAL ff
BIAS/EQ CARD
© _@unm
BIAS REC LEVEL
ay) G ©
REC EQ
——
OUT
Decrease
1.5d8
6.3 kHz
——_~_ BIAS
BIAS Limits Chart
cw (Peak) {Over -1.5 dB or -0.5 dB}
>)
CCW {Min}
ODWE
BIAS BIAS
Preset Preset
BIAS Adjustment Sequence
BIAS
Preset
TO-8 Test Tone Oscillator
Oscillateur d’essai
Test ton oscillator
Testtonoszillator
Oscillador de tono de test

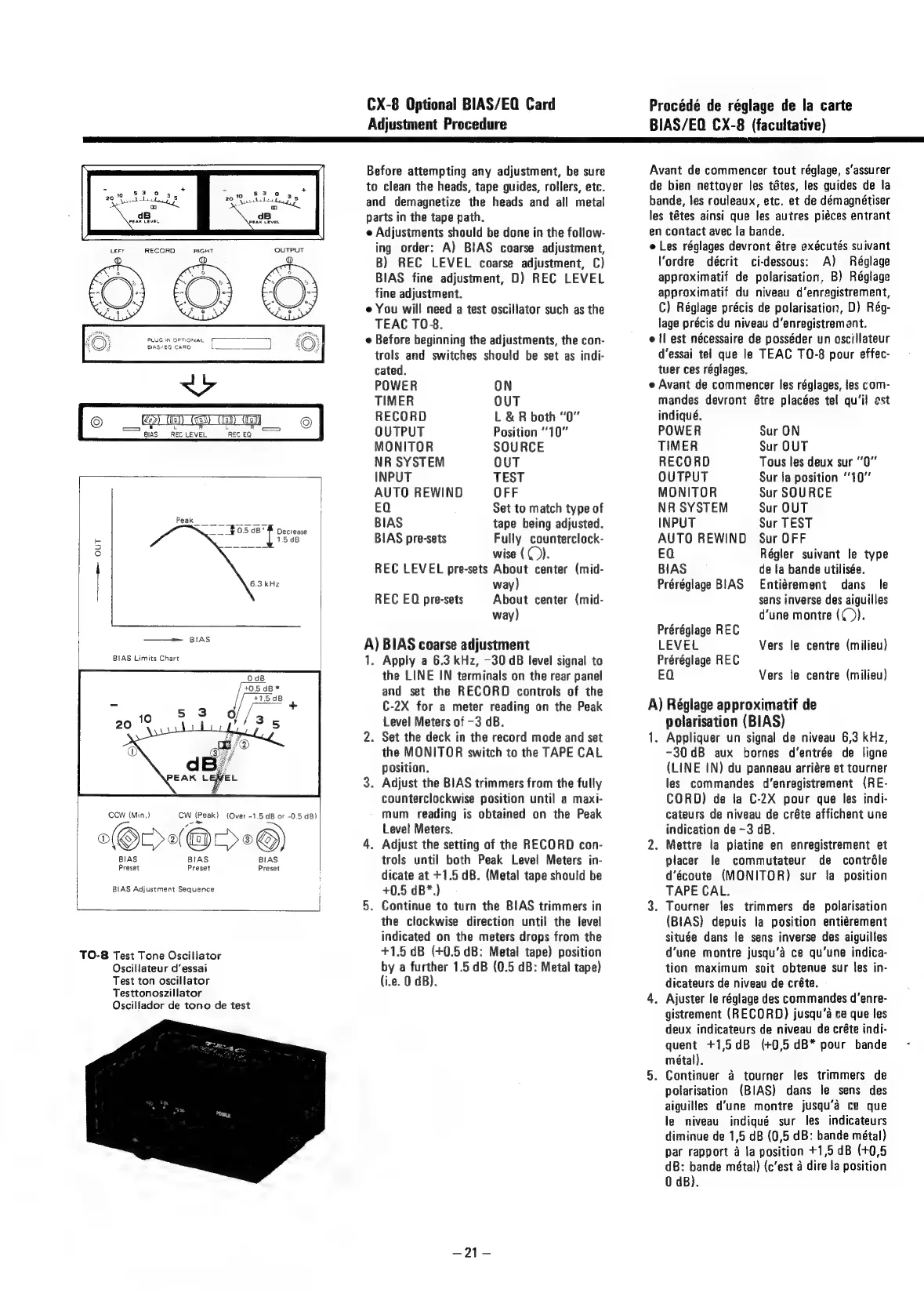

CX-8 Optional BIAS/EQ Card
Adjustment Procedure
Before attempting any adjustment, be sure
to clean the heads, tape guides, rollers, etc.
and demagnetize the heads and all metal
parts in the tape path.
e Adjustments should be done in the follow-
ing order: A) BIAS coarse adjustment,
B) REC LEVEL coarse adjustment, C)
BIAS fine adjustment, D) REC LEVEL
fine adjustment.
e You will need a test oscillator such as the
TEAC T0°8.
e Before beginning the adjustments, the con-
trols and switches should be set as indi-
cated.
POWER ON
TIMER OUT
RECORD L&R both “0”
QUTPUT Position 10”
MONITOR SOURCE
NR SYSTEM OUT
INPUT TEST
AUTO REWIND OFF
EO Set to match type of
BIAS tape being adjusted.
BIAS pre-sets Fully counterclock-
wise (()).
REC LEVEL pre-sets About center (mid-
way)
REC EO pre-sets About center (mid-
way)
” BIAS coarse adjustment
. Apply a 6.3 kHz, -30 dB level signal to
the LINE IN terminals on the rear panel
and set the RECORD controls of the
C-2X for a meter reading on the Peak
Level Meters of -3 dB.
2. Set the deck in the record mode and set
the MONITOR switch to the TAPE CAL
position.
3. Adjust the BIAS trimmers from the fully
counterclockwise position until a maxi-
mum reading is obtained on the Peak
Level Meters.
4. Adjust the setting of the RECORD con-
trols until both Peak Level Meters in-
dicate at +1.5 dB. (Metal tape should be
+0.5 dB*.)
5. Continue to turn the BIAS trimmers in
the clockwise direction until the level
indicated on the meters drops from the
+1.5 dB (+0.5 dB: Metal tape) position
by a further 1.5 dB (0.5 dB: Metal tape)
(ie. 0 dB).
==
Procédé de réglage de la carte
BIAS/EQ CX-8 (facultative)
Avant de commencer tout réglage, s’assurer
de bien nettoyer les tétes, les guides de la
bande, les rouleaux, etc. et de démagnétiser
les tétes ainsi que les autres piéces entrant
en contact avec la bande.
e Les réglages devront étre exécutés suivant
‘ordre décrit ci-dessous: A) Réglage
approximatif de polarisation, B) Réglage
approximatif du niveau d’enregistrement,
C) Réglage précis de polarisation, D) Rég-
lage précis du niveau d’enregistrement.
e Il est nécessaire de posséder un oscillateur
d’essai tel que le TEAC TO-8 pour effec-
tuer ces réglages.
e Avant de commencer les réglages, les com-
mandes devront étre placées tel qu’‘i! est
indiqué.
POWER Sur ON
TIMER Sur OUT
RECORD Tous tes deux sur “0”
OUTPUT Sur ja position ‘10”
MONITOR Sur SOURCE
NR SYSTEM Sur OUT
INPUT Sur TEST
AUTO REWIND Sur OFF
EQ Régler suivant le type
BIAS de fa bande utilisée.
Entiérement dans le
sens inverse des aiguilles
d’une montre (()).
Préréglage BIAS
Préréglage REC
LEVEL
Préréglage REC
EQ
Vers le centre (milieu)
Vers le centre (milieu)
A) Réglage approximatif de
1.
polarisation (BIAS)
Appliquer un signal de niveau 6,3 kHz,
-30dB aux bornes d’entrée de ligne
(LINE IN) du panneau arriére et tourner
les commandes d’enregistrement (RE-
CORD) de la C-2X pour que les indi-
cateurs de niveau de créte affichent une
indication de ~3 dB.
. Mettre la piatine en enregistrement et
placer le commutateur de contrdle
d‘écoute (MONITOR) sur fa position
TAPE CAL.
. Tourner les trimmers de polarisation
(BIAS) depuis la position entiérement
située dans le sens inverse des aiguilles
d'une montre jusqu’a ce qu’une indica-
tion maximum soit obtenue sur les in-
dicateurs de niveau de créte.
. Ajuster le réglage des commandes d'enre-
gistrement (RECORD) jusqu’a ce que les
deux indicateurs de niveau de créte indi-
quent +1,5dB (+0,5 dB* pour bande
métal).
. Continuer a tourner les trimmers de
polarisation (BIAS) dans le sens des
aiguilles d’une montre jusqu’d ce que
le niveau indiqué sur les indicateurs
diminue de 1,5 dB (0,5 dB: bande métal}
par rapport a la position +1,5 dB (+0,5
dB: bande métal) (c’est a dire la position
0 dB).
