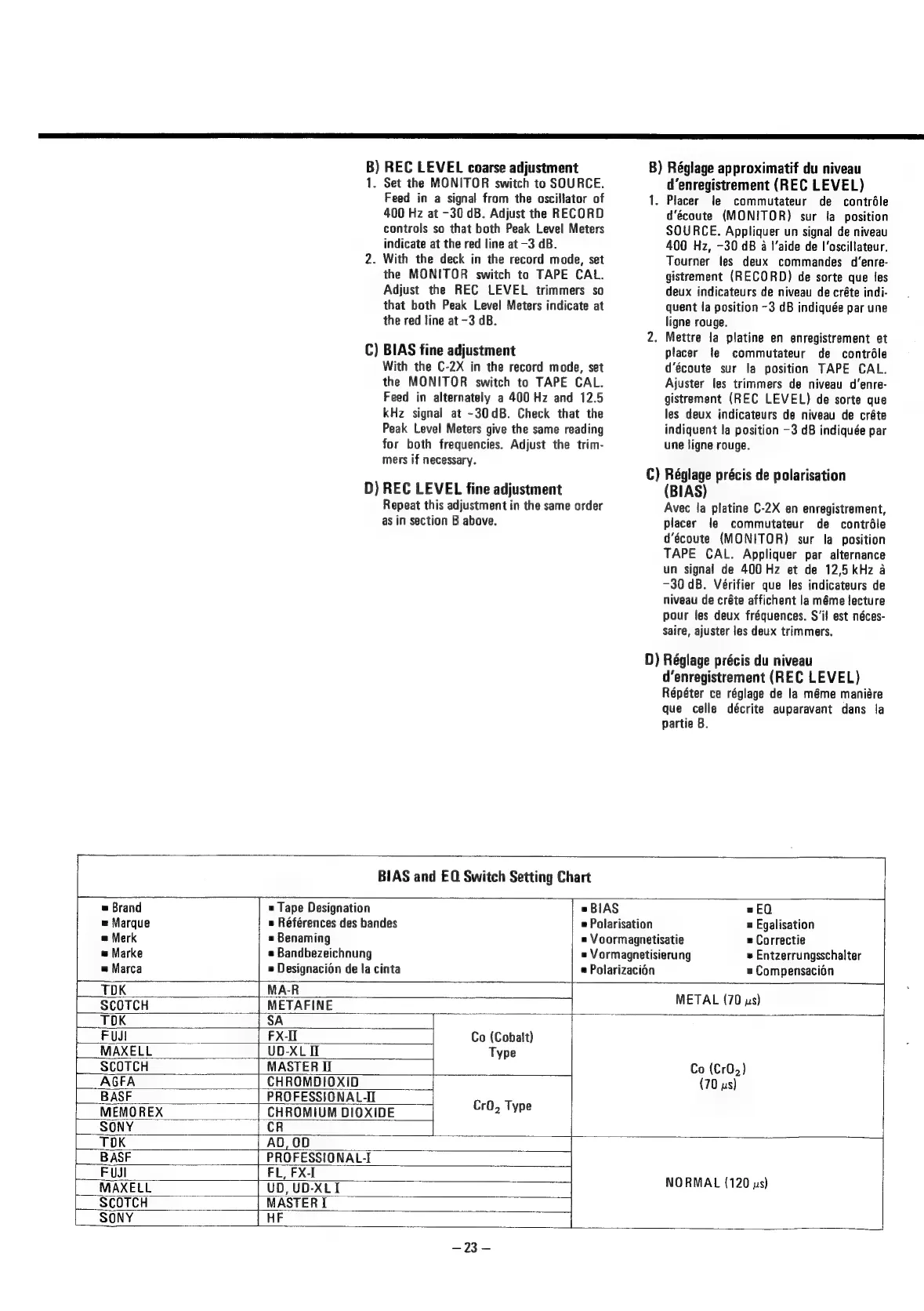

B REC LEVEL coarse adjustment
. Set the MONITOR switch to SOURCE.
Feed in a signal from the oscillator of
400 Hz at -30 dB. Adjust the RECORD
controls so that both Peak Level Meters
indicate at the red line at -3 dB.
2. With the deck in the record mode, set
the MONITOR switch to TAPE CAL.
Adjust the REC LEVEL trimmers so
that both Peak Level Meters indicate at
the red fine at -3 dB.
C) BIAS fine adjustment
With the C-2X in the record mode, set
the MONITOR switch to TAPE CAL.
Feed in alternately a 400 Hz and 12.5
kHz signal at -30dB. Check that the
Peak Level Meters give the same reading
for both frequencies. Adjust the trim-
mers if necessary.
D) REC LEVEL fine adjustment
Repeat this adjustment in the same order
as in section B above.
B) Réglage approximatif du niveau
d’enregistrement (REC LEVEL)
1. Placer le commutateur de contréle
d’écoute (MONITOR) sur fa position
SOURCE. Appliquer un signal de niveau
400 Hz, -30 dB a l'aide de I'oscillateur.
Tourner les deux commandes d’enre-
gistrement (RECORD) de sorte que les
deux indicateurs de niveau de créte indi-
quent la position -3 dB indiquée par une
ligne rouge.
2. Mettre la platine en enregistrement et
placer fe commutateur de contrile
d’écoute sur la position TAPE CAL.
Ajuster les trimmers de niveau d’enre-
gistrement (REC LEVEL) de sorte que
les deux indicateurs de niveau de créte
indiquent la position -3 dB indiquée par
une ligne rouge.
C) Réglage précis de polarisation
(BIAS)
Avec la platine C-2X en enregistrement,
placer le commutateur de contrdle
d’écoute (MONITOR) sur la position
TAPE CAL. Appliquer par alternance
un signal de 400 Hz et de 12,5 kHz a
-30 dB. Vérifier que les indicateurs de
niveau de créte affichent la méme lecture
pour les deux fréquences. S‘il est néces-
saire, ajuster les deux trimmers.
D) Réglage précis du niveau
d’enregistrement (REC LEVEL)
Répéter ce réglage de la méme maniére
que celle décrite auparavant dans fa
partie B.
r
BIAS and EQ Switch Setting Chart
= Brand = Tape Designation = BIAS wEQ
= Marque = Références des bandes = Polarisation = Egalisation
= Merk = Benaming = Voormagnetisatie = Correctie
= Marke = Bandbezeichnung = Vormagnetisierung » Entzerrungsschalter
=
Marca
=
Designacion
de
la
cinta
=
Polarizacion
=
Compensacion
TOK MA-R
["ScoTcH | METAFINE TJ NEAR |
TOK SA
FuJl FX- Co (Cobalt)
[_MAXELL UD-XL I Type
SCOTCH MASTER I Co (Cr0,)
AGFA
CHROMDIOXID
{70
ys)
BASF PROFESSIONAL-IT Cro, T
MEMOREX CHROMIUM DIOXIDE ce Bae
SONY CR
TOK AD, OD
BASF PROFESSIONAL-I
FuJl FL, FX-I
MAXELL UD, UD-XLI NORMAL (120 us)
SCOTCH MASTER I
SONY HF ‘|
~23-
