3
CD-P6000/CD-30
調整と確認
2 ADJUSTMENTS AND CHECKS
2-1 Replacement of the Pickup Assembly
2-1-1 Cautions in handling
●
Before servicing the pickup assembly be sure to prevent
electrostatic-inducer destruction by grounding not only test
equipment in use but also yourself.
*Electrostatic charge drastically shortens the operating life of
the laser diode or possibly results in its destruction.
●

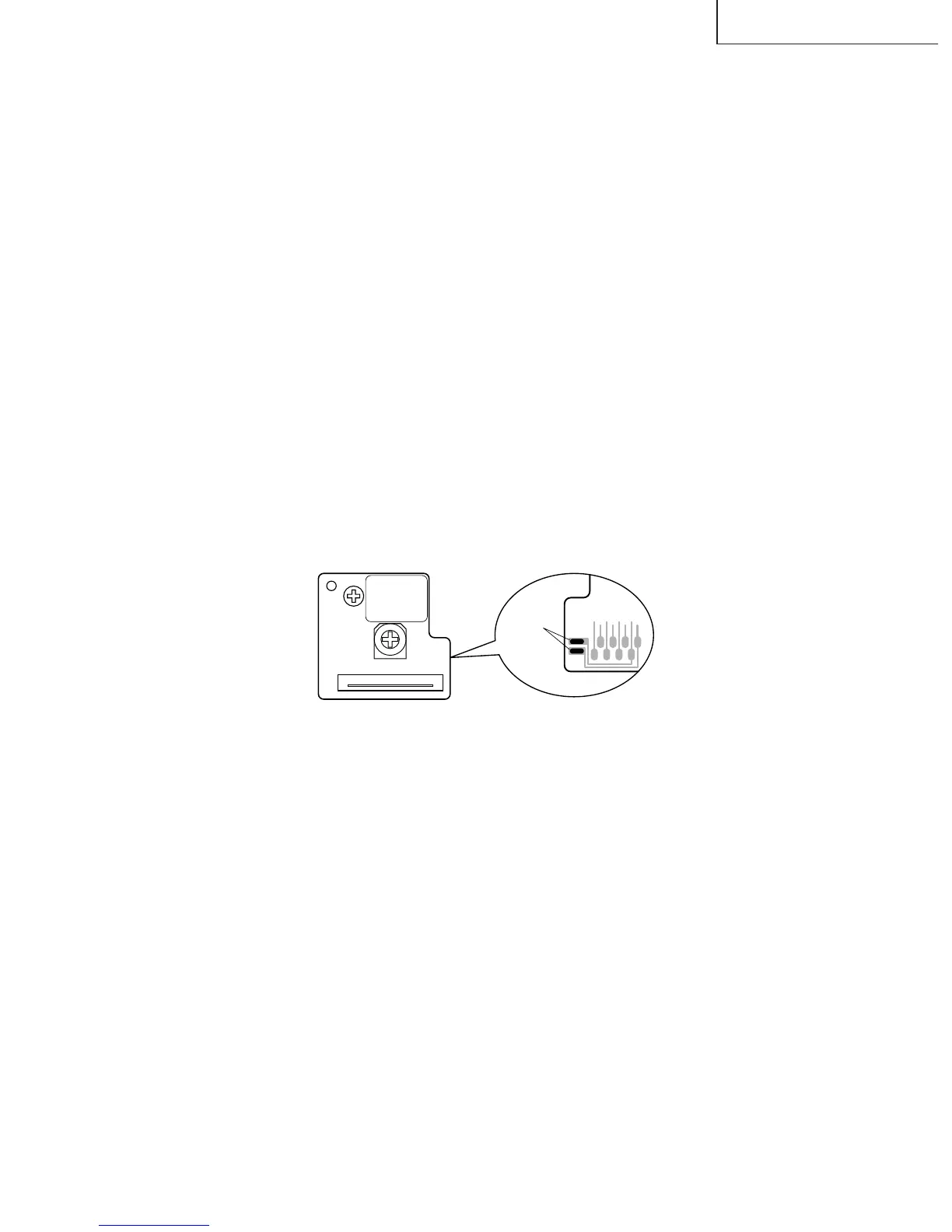

LD terminals are factory-strapped before shipment to protect
LD from electrostatic discharges during transportation. (Fig. 2-
1) After connector insertion, unstrap the LD terminal with a
soldering iron.
The temperature of the soldering iron tip must be 320 or
below (30W) and the unstrapping should be performed quickly.
●
Don't disassemble the pickup ass'y.
●
Don't apply shock to the pickup ass'y.
●
Don't place the assembly in a place subject to excessive dust,
heat or moisture.
●
The LD chip is manufactured from GaAs and GaAlAs, which
contains toxic As (Arsenic). Parts removed in servicing should
be disposed of with due care.
2-1-2 Objective
●
Never look directly into the LD or observe the laser beam
through another lens or mirror.
●
Don't touch the objective with fingers.
●
If objective becomes dirty, playback will deteriorate.
To clean the objective, moisten a good cleaning tissue, such as
made by KODAK, in isopropyl alcohol and wipe the objective
gently. Wipe off and excess fluid with a dry cleaning tissue.
2-1ピックアップASSYの交換
2-1-1取扱上の注意
●
ピックアップASSYを取り扱う場合は、測定器などに確実なア
ースを取ると共に、人体アースを行ない、静電破壊を十分防止
してください。
*レーザーダイオードは、静電気が加わると寿命が著しく低下
したり、または破損しますので十分注意してください。
●
LDの端子は、出荷時に輸送による静電破壊防止のためショー
トされています。（Fig. 2-1）ショート部の解放はコネクター
を差し込んだ後、半田ゴテで行なってください。
半田ゴテは、コテ先温度が320℃以下(30W)のものを使用し、
すみやかに行ってください。
●
ピックアップASSY本体の調整および分解などはしないでくだ
さい。
●
ピックアップASSYに落下・衝撃は加えないでください。
●
ゴミ・ホコリなどの発生する場所、高温・多湿の場所は避けて
ください。
●
LDのチップはGaAs+GaAlAsで有毒なAsを含んでいます。サ
ービスパーツの不良品は指定の方法で廃棄処理をしてくださ
い。
2-1-2対物レンズについて
●
動作中のLDを直視したり、あるいは他のレンズやミラーを介
して光束を観察すると危険ですから絶対に行なわないでくださ
い。
●
レンズには手を触れないでください。
●
レンズに汚れが付くと再生能力が低下しますので、次のように
清掃してください。
レンズクリーニングペーパー(KODAK社製など)に、イソプロ
ピールアルコール(I.P.A)を浸して清掃をし、液が残らないよう
に必ず拭きとってください。
