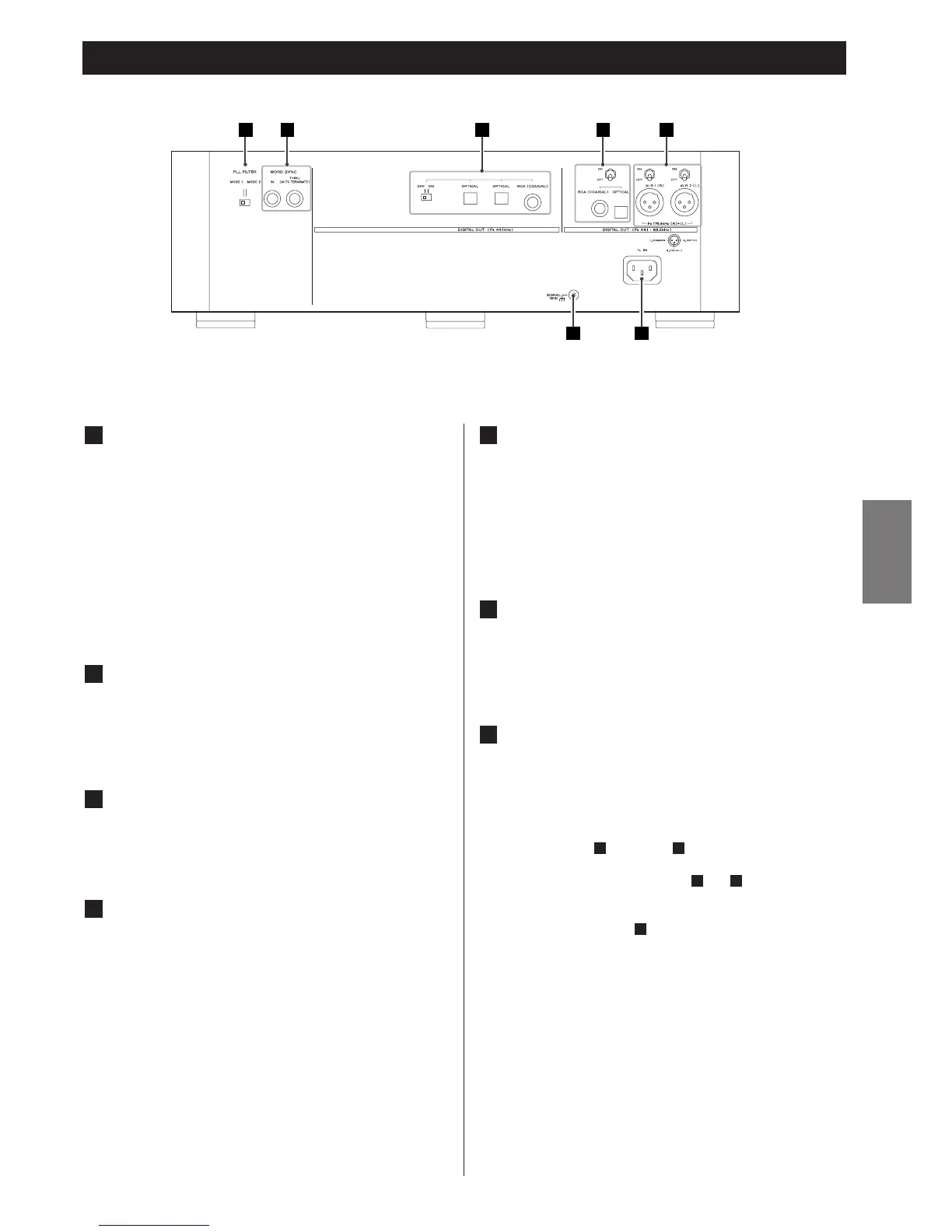

Panneau arrière
Interrupteur PLL FILTER
Vous pouvez passer du MODE 1 au MODE 2, si vous utilisez
une horloge mère délivrée par une source externe reliée au
connecteur WORD SYNC IN. Vous utiliserez normalement le
MODE 1, notez toutefois les points suivants :
<
En MODE 2, la fréquence de coupure du filtre PLL est
environ 10 fois supérieure à celle du MODE 1. Le jitter est
presque totalement supprimé. Si vous désirez un signal
synchronisé très précis, choisissez le MODE 2.
<
Il faut beaucoup plus de temps pour atteindre l’état de
verrouillage en MODE 2 qu’en MODE 1.
Prises WORD SYNC
Le cas échéant, connectez un signal de synchronisation
WORD CLOCK sur l’entrée IN d’un autre appareil, tel qu’un
convertisseur numérique-analogique. La prise THRU (auto-
terminée) renvoie le signal WORD SYNC reçu sur la prise IN.
DIGITAL OUT (Fs44.1kHz)
Lorsque l’interrupteur est sur ON, un signal audio numérique
à 44,1 Khz est délivré par les deux sorties à liaison optique et
la sortie coaxiale (RCA).
DIGITAL OUT (Fs44.1-88,2kHz)
Lorsque l’interrupteur est sur ON, un signal audio numérique
à 44,1 kHz ou 88,2 kHz est délivré par la sortie optique et la
sortie coaxiale RCA.
D
C
B
A
DIGITAL (Fs44.1-88,2 kHz)
Lorsque ces interrupteurs sont sur ON, un signal audio
numérique à 44,1 kHz ou 88,2 kHz est délivré par les
connecteurs XLR symétriques.
<
Si la fréquence d’échantillonnage en lecture est de 176,4
kHz, le canal droit est délivré par XLR1 [R] et le canal gauche
par XLR2 [L].
SIGNAL GND
Vous pouvez utiliser un câble électrique standard recouvert
d’une gaine PVC pour relier la terre du convertisseur
numérique-analogique à cette prise et améliorer ainsi la
qualité du son.
Alimentation
Utilisez le cordon d'alimentation fourni avec le lecteur.
Note sur les prises de sortie numérique
<
Si vous utilisez la fonction de conversion de fréquence,
utilisez la prise ou la prise .
<
Lorsque vous réalisez un enregistrement numérique à l’aide
d’un appareil relié aux prises ou , les numéros de
plage et les divisions, etc., peuvent ne pas être enregistrés
correctement. Dans ce cas, vous devez sortir le signal à
enregistrer de la prise .
<
Placez toujours les interrupteurs des prises inutilisées sur
OFF.
