FRANÇAIS

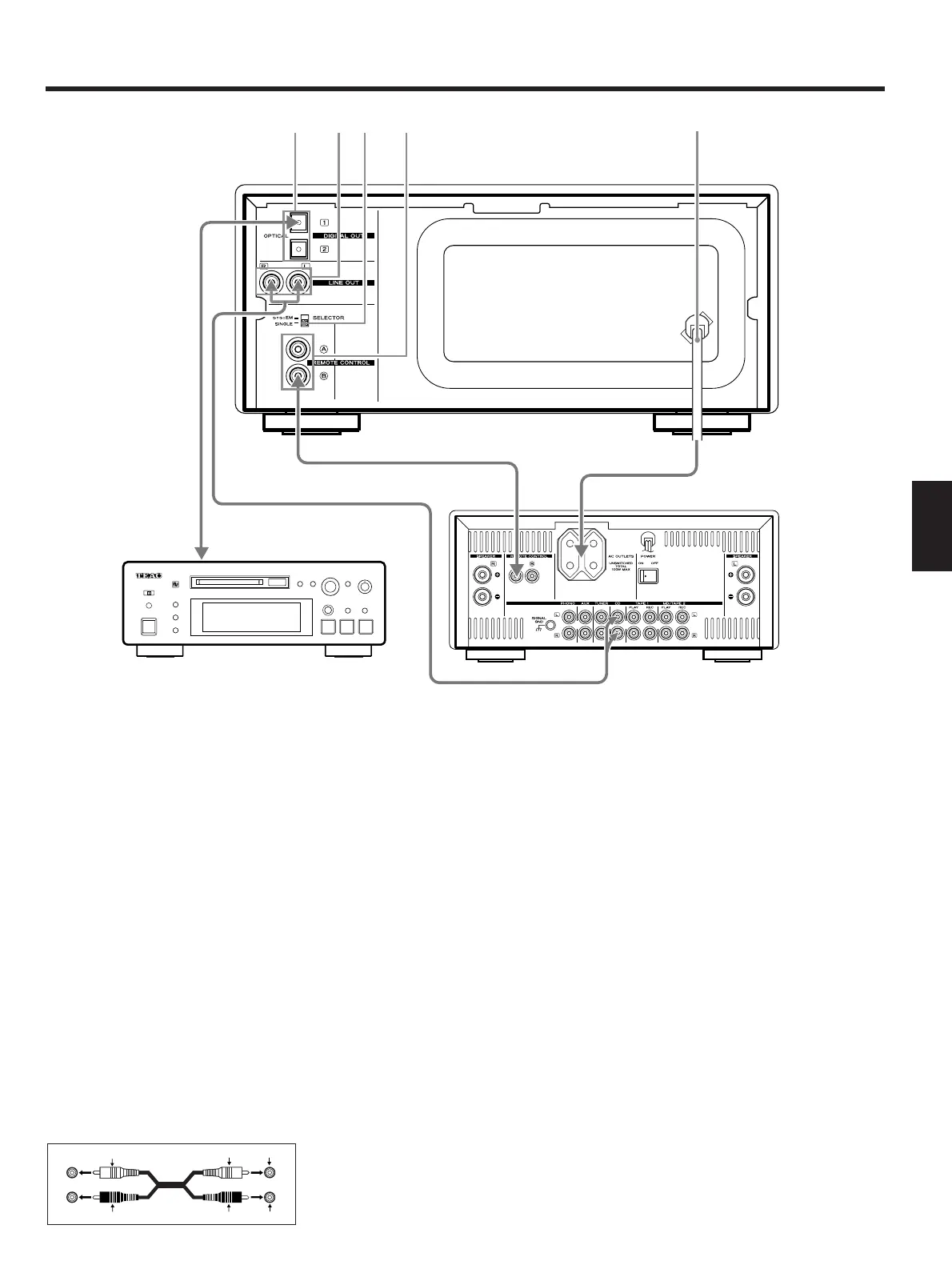

Raccordements et présentation du panneau arrière
1Prises DIGITAL OUTPUT
OPTICAL (sortie numérique
optique)
Ces prises permettent de raccorder
l'appareil aux prises DIGITAL INPUT
OPTICAL (entrée numérique optique) du
lecteur MD et du convertisseur N/A à
l'aide du câble optique numérique (non
fourni avec le lecteur).
Pour brancher le câble optique numérique,
retirez le bouchon de protection placé sur
la prise. Laissez ce bouchon en place si
vous n'utilisez pas cette prise.
2Prises LINE OUT (sortie
analogique)
Connectez ces fiches aux prises d'entrée
du lecteur de disque compact situées sur
l'Amplificateur:
Fiche blanche
T prise femelle blanche (L)
Fiche rouge
T prise femelle rouge (R)
Cordons de raccordement audio
3Interrupteur SELECTOR /
REMOTE CONTROL (Sélecteur
de télécommande)
position SYSTEM:
Mettre l'interrupteur sur SYSTEM lorsque
l'appareil est raccordé par l'intermédiaire
des prises A et B de la Télécommande à
l'amplificateur TEAC A-H500.
position SINGLE (SEUL):
Mettre l'interrupteur sur la position SINGLE
si vous utilisez cet appareil seul avec la
télécommande (non fournie avec le
lecteur).
Nota:
Quand l'interrupteur est sur la position
SINGLE l'appareil ne peut pas fonctionner
même si on actionne l'amplificateur
manuellement ou en utilisant la
télécommande.
4Prises REMOTE CONTROL
(Télécommande)
Ces prises permettent de brancher des
éléments de la mini- chaîne TEAC (T-H500,
R-H500, A-H500), de façon à pouvoir la
commander à l'aide de la télécommande
(RC-613 fournie avec l'amplificateur A-
H500) ou des signaux de commande de la
chaîne.
Connectez la fiche A (ou B) à la prise
correspondante, A (ou B), situé sur l'autre
élément placé au-dessus ou en dessous de
celui-ci.
Nota:
L'émetteur de télécommande n'est pas
fourni avec cet appareil.
5Cordon d'alimentation (CA)
Branchez ce cordon d'alimentation CA sur
une prise de courant CA murale ou sur les
connecteurs de sortie CA « AC OUTLETS »
de l'Amplificateur.
Remarque:
Lorsque vous tirez sur la fiche, bien
s'assurer que l'appareil a été mis en mode
veille (POWER STANDBY).
Cordon à broches RCA
Vers ENTREE
NUMERIQUE
OPTIQUE
Câble numérique
optique
Cordon de télécommande
Platine MD
(MD-H500)
A-H500
PD-H570
