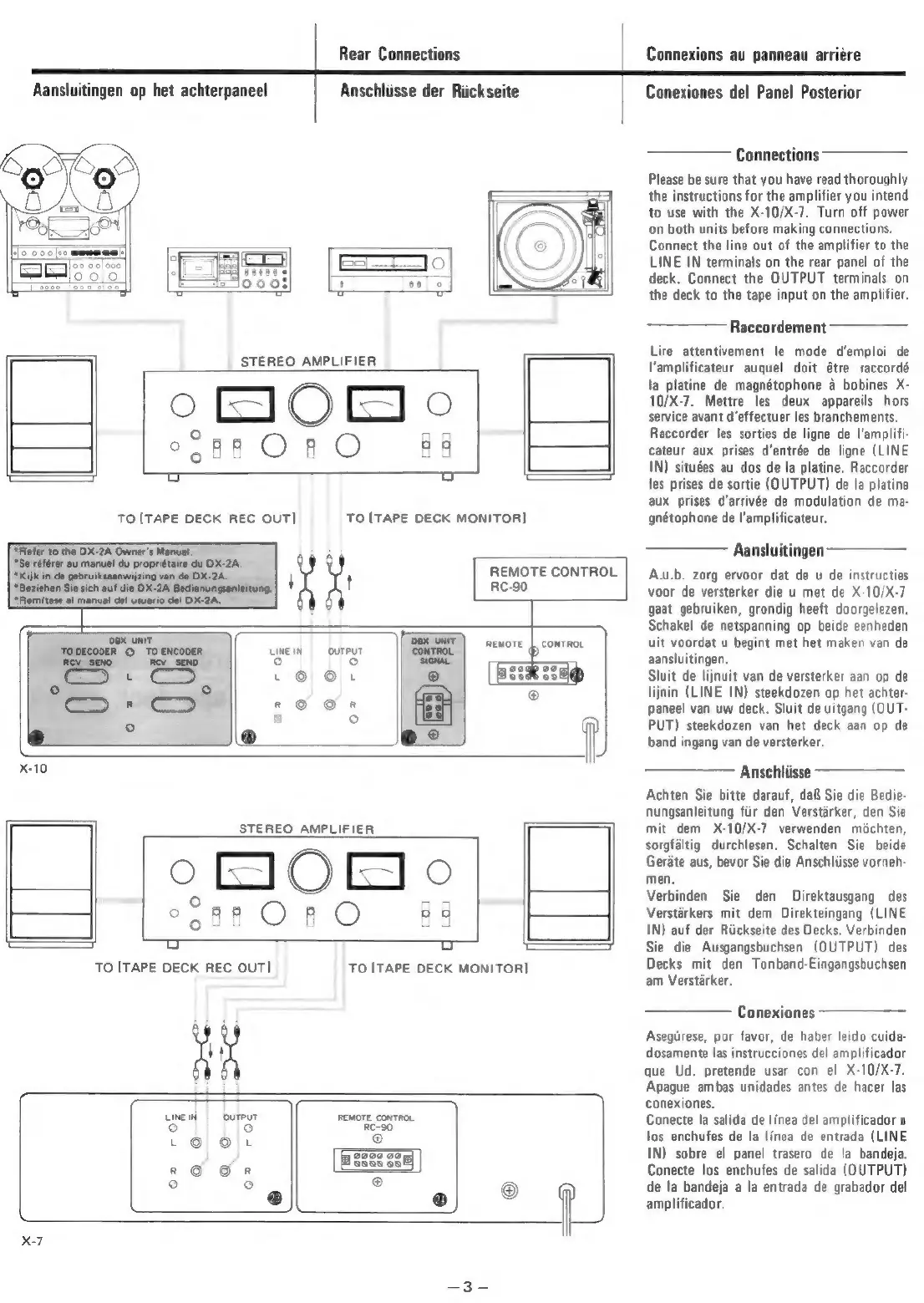

Aansluitingen op het achterpaneel
Rear Connections
Connexions au panneau arriére
Anschlisse der Riickseite
rom rom
TOITAPE DECK REC OUT]
P20 the DX-2A Owner's Manual,
“Sri tm oer 3403.28
*Bezichen Si sich aut die OX-2A\
*Rem/tase al manual del usuario del DX-2A.
q
TO TAPE DECK MONITOR]
LINEIN. OUTPUT
° °
6@ Or
r@© Oe
° °
®
X10
STEREO AMPLIFIER
og
y
a
==
TO [TAPE DECK REC OUT] TO [TAPE DECK MONITOR]
we
4 8
LINEN ouTPUT REMOTE CONTROL
° ° RC-90
LO Or
re O@ Or
° °
®
X-7
Conexiones del Panel Posterior
Connections
Please be sure that you have read thoroughly
the instructions for the amplifier you intend
to use with the X-10/X-7. Turn off power
on both units before making connections.
Connect the line out of the amplifier to the
LINE IN terminals on the rear panel of the
deck. Connect the OUTPUT terminals on
the deck to the tape input on the amplifier.
Raccordement
Lire attentivement le mode d’emploi de
'amplificateur auquel doit étre raccordé
la platine de magnétophone a bobines X-
10/X-7. Mettre les deux appareils hors
service avant d’effectuer les branchements.
Raccorder les sorties de ligne de |I‘amplifi-
cateur aux prises d’entrée de ligne (LINE
IN) situées au dos de la platine. Raccorder
les prises de sortie (QUTPUT) de la platine
aux prises d’arrivée de modulation de ma-
gnétophone de I'amplificateur.
Aansluitingen
A.u.b. zorg ervoor dat de u de instructies
voor de versterker die u met de X-10/X-7
gaat gebruiken, grondig heeft doorgelezen.
Schakel de netspanning op beide eenheden
uit voordat u begint met het maken van de
aansluitingen,
Sluit de lijnuit van de versterker aan op de
lijnin (LINE IN) steekdozen op het achter-
paneel van uw deck. Sluit de uitgang (OUT-
PUT) steekdozen van het deck aan op de
band ingang van de versterker.
Anschliisse
Achten Sie bitte darauf, da& Sie die Bedie-
nungsanleitung fiir den Verstarker, den Sie
mit dem X-10/X-7 verwenden méchten,
sorgfaltig durchlesen. Schalten Sie beide
Gerate aus, bevor Sie die Anschliisse vorneh-
men.
Verbinden Sie den Direktausgang des
Verstarkers mit dem Direkteingang (LINE
IN) auf der Riickseite des Decks. Verbinden
Sie die Ausgangsbuchsen (OUTPUT) des
Decks mit den Tonband-Eingangsbuchsen
am Verstarker.
Conexiones
Asegiirese, por favor, de haber leido cuida-
dosamente las instrucciones del amplificador
que Ud. pretende usar con el X-10/X-7.
Apague ambas unidades antes de hacer las
conexiones.
Conecte la salida de linea del amplificador a
los enchufes de la linea de entrada (LINE
IN) sobre el panel trasero de la bandeja.
Conecte los enchufes de salida (OUTPUT)
de la bandeja a la entrada de grabador del
amplificador.
