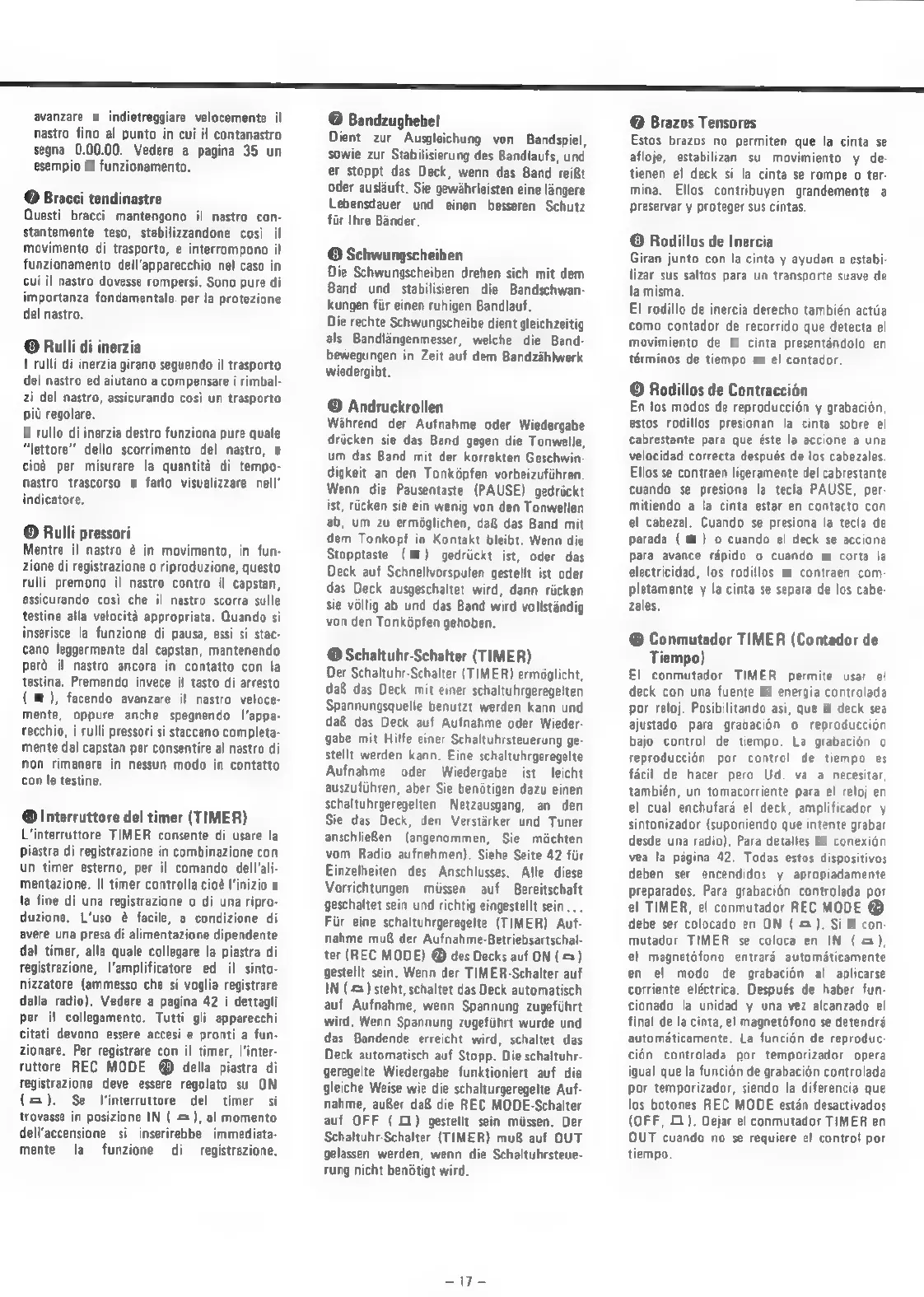

Teac X-2000 - Page 17

SEE,
a,
——
avanzare o indietreggiare velocemente il
nastro fino al punto in cui il contanastro
segna 0.00.00. Vedere a pagina 35 un
esempio di funzionamento.
© Bracci tendinastre
Questi bracci mantengono il nastro con-
stantemente teso, stabilizzandone cosi il
movimento di trasporto, e interrompono il
funzionamento dell’apparecchio nel caso in
cui il nastro dovesse rompersi. Sono pure di
importanza fondamentale. per la protezione
del nastro.
© Rulli di inerzia
| rulli di inerzia girano seguendo il trasporto
del nastro ed aiutano a compensare i rimbal-
zi del nastro, assicurando cosi un trasporto
pid regolare.
Il rullo di inerzia destro funziona pure quale
“lettore” dello scorrimento del nastro, e
cioé per misurare la quantita di tempo-
nastro trascorso e farlo visualizzare nell’
indicatore.
© Rulli pressori
Mentre il nastro é@ in movimento, in fun-
Zione di registrazione o riproduzione, questo
rulli premono il nastro contro il capstan,
assicurando cosi che il nastro scorra sulle
testine alla velocité appropriata. Quando si
inserisce la funzione di pausa, essi si stac-
cano leggermente dal capstan, mantenendo
perd il nastro ancora in contatto con la
testina. Premendo invece il tasto di arresto
(m), facendo avanzare il nastro veloce-
mente, oppure anche spegnendo |’appa-
recchio, i rulli pressori si staccano completa-
mente dal capstan per consentire al nastro di
non rimanere in nessun modo in contatto
con le testine.
@© Interruttore del timer (TIMER)
L'interruttore TIMER consente di usare la
Piastra di registrazione in combinazione con
un timer esterno, per il comando dell'ali-
mentazione. II timer controlla cioé I'inizio e
la fine di una registrazione o di una ripro-
duzione. L’uso é facile, a condizione di
avere una presa di alimentazione dipendente
dal timer, alla quale collegare la piastra di
registrazione, l’amplificatore ed il sinto-
nizzatore (ammesso che si voglia registrare
dalla radio). Vedere a pagina 42 i dettagli
per il collegamento. Tutti gli apparecchi
citati devono essere accesi e pronti a fun-
Zionare. Per registrare con il timer, |'inter-
ruttore REC MODE @ della piastra di
registrazione deve essere regolato su ON
(=). Se interruttore del timer si
trovasse in posizione IN ( =), al momento
dell‘accensione si inserirebbe immediata-
mente la funzione di registrazione.
© Bandzughebel
Dient zur Ausgleichung von Bandspiel,
sowie zur Stabilisierung des Bandlaufs, und
er stoppt das Deck, wenn das Band reikt
oder auslauft. Sie gewahrleisten eine langere
Lebensdauer und einen besseren Schutz
fir Ihre Bander.
© Schwungscheiben
Die Schwungscheiben drehen sich mit dem
Band und stabilisieren die Bandschwan-
kungen fiir einen ruhigen Bandlauf.
Die rechte Schwungscheibe dient gleichzeitig
als Bandlangenmesser, welche die Band-
bewegungen in Zeit auf dem Bandzahlwerk
wiedergibt.
© Andruckrollen
Wabhrend der Aufnahme oder Wiedergabe
driicken sie das Band gegen die Tonwelle,
um das Band mit der korrekten Geschwin-
digkeit an den Tonképfen vorbeizufihren.
Wenn die Pausentaste (PAUSE) gedriickt
ist, riicken sie ein wenig von den Tonwellen
ab, um zu erméglichen, da& das Band mit
dem Tonkopf in Kontakt bleibt. Wenn die
Stopptaste
(m@)
gedriickt
ist,
oder
das
Deck auf Schnellvorspulen gestellt ist oder
das Deck ausgeschaltet wird, dann riicken
sie vollig ab und das Band wird vollstandig
von den Tonkdpfen gehoben.
@ Schaltuhr-Schalter (TIMER)
Der Schaltuhr-Schalter (TIMER) ermdglicht,
da® das Deck mit einer schaltuhrgeregelten
Spannungsquelle benutzt werden kann und
da® das Deck auf Aufnahme oder Wieder-
gabe mit Hilfe einer Schaltuhrsteuerung ge-
stellt werden kann. Eine schaltuhrgeregelte
Aufnahme oder Wiedergabe ist leicht
auszufiihren, aber Sie bendtigen dazu einen
schaltuhrgeregelten Netzausgang, an den
Sie das Deck, den Verstarker und Tuner
anschlieBen (angenommen, Sie méchten
vom Radio aufnehmen). Siehe Seite 42 fiir
Einzelheiten des Anschlusses. Alle diese
Vorrichtungen miissen auf Bereitschaft
geschaltet sein und richtig eingestellt sein...
Fiir eine schaltuhrgeregelte (TIMER) Auf-
nahme muB der Aufnahme-Betriebsartschal-
ter
(REC
MODE)
@
des
Decks
auf
ON
(=)
gestellt sein. Wenn der TIMER-Schalter auf
IN (<2) steht, schaltet das Deck automatisch
auf Aufnahme, wenn Spannung zugefihrt
wird. Wenn Spannung zugefihrt wurde und
das Bandende erreicht wird, schaltet das
Deck automatisch auf Stopp. Die schaltuhr-
geregelte Wiedergabe funktioniert auf die
gleiche Weise wie die schalturgeregelte Auf-
nahme, auRer da& die REC MODE-Schalter
auf OFF ( (1) gestellt sein miissen. Der
Schaltuhr-Schalter (TIMER) mu& auf OUT
gelassen werden, wenn die Schaltuhrsteue-
rung nicht bendtigt wird.
-1W-
@ Brazos Tensores
Estos brazos no permiten que la cinta se
afloje, estabilizan su movimiento y de-
tienen el deck si la cinta se rompe o ter-
mina. Ellos contribuyen grandemente a
Preservar y proteger sus cintas.
© Rodillos de Inercia
Giran junto con la cinta y ayudan a estabi-
lizar sus saltos para un transporte suave de
la misma.
El rodillo de inercia derecho también actua
como contador de recorrido que detecta el
movimiento de la cinta presentandolo en
términos de tiempo en el contador.
© Rodillos de Contraccian
En los modos de reproduccién y grabacion,
estos rodillos presionan la cinta sobre el
cabrestante para que éste la accione a una
velocidad correcta después de los cabezales.
Ellos se contraen ligeramente del cabrestante
cuando se presiona la tecla PAUSE, per-
mitiendo a la cinta estar en contacto con
el cabezal. Cuando se presiona la tecla de
parada ( @) o cuando el deck se acciona
para avance répido o cuando se corta la
electricidad, los rodillos se contraen com-
pletamente y la cinta se separa de los cabe-
zales.
© Conmutador TIMER (Contador de
Tiempo)
El conmutador TIMER permite usar el
deck con una fuente de energia controlada
por reloj. Posibilitando asi, que el deck sea
ajustado para grabacién o reproduccién
bajo control de tiempo. La grabacién o
feproduccién por control de tiempo es
facil de hacer pero Ud. va a necesitar,
también, un tomacorriente para el reloj en
el cual enchufard el deck, amplificador y
sintonizador (suponiendo que intente grabar
desde una radio). Para detalles de conexidn
vea la pagina 42. Todas estos dispositivos
deben ser encendidos y apropiadamente
preparados, Para grabacién controlada por
el TIMER, el conmutador REC MODE @
debe ser colocado en ON ( =). Si el con-
mutador TIMER se coloca en IN (=),
el magnet6fono entraré automéaticamente
en el modo de grabacién al aplicarse
corriente eléctrica. Después de haber fun-
cionado la unidad y una vez alcanzado el
final de la cinta, el magnetéfono se detendra
automaticamente. La funcién de reproduc-
cién controlada por temporizador opera
igual que la funcidn de grabacién controlada
por temporizador, siendo la diferencia que
los botones REC MODE estan desactivados
(OFF, 01). Dejar el conmutador TIMER en
OUT cuando no se requiere el contro! por
tiempo.
