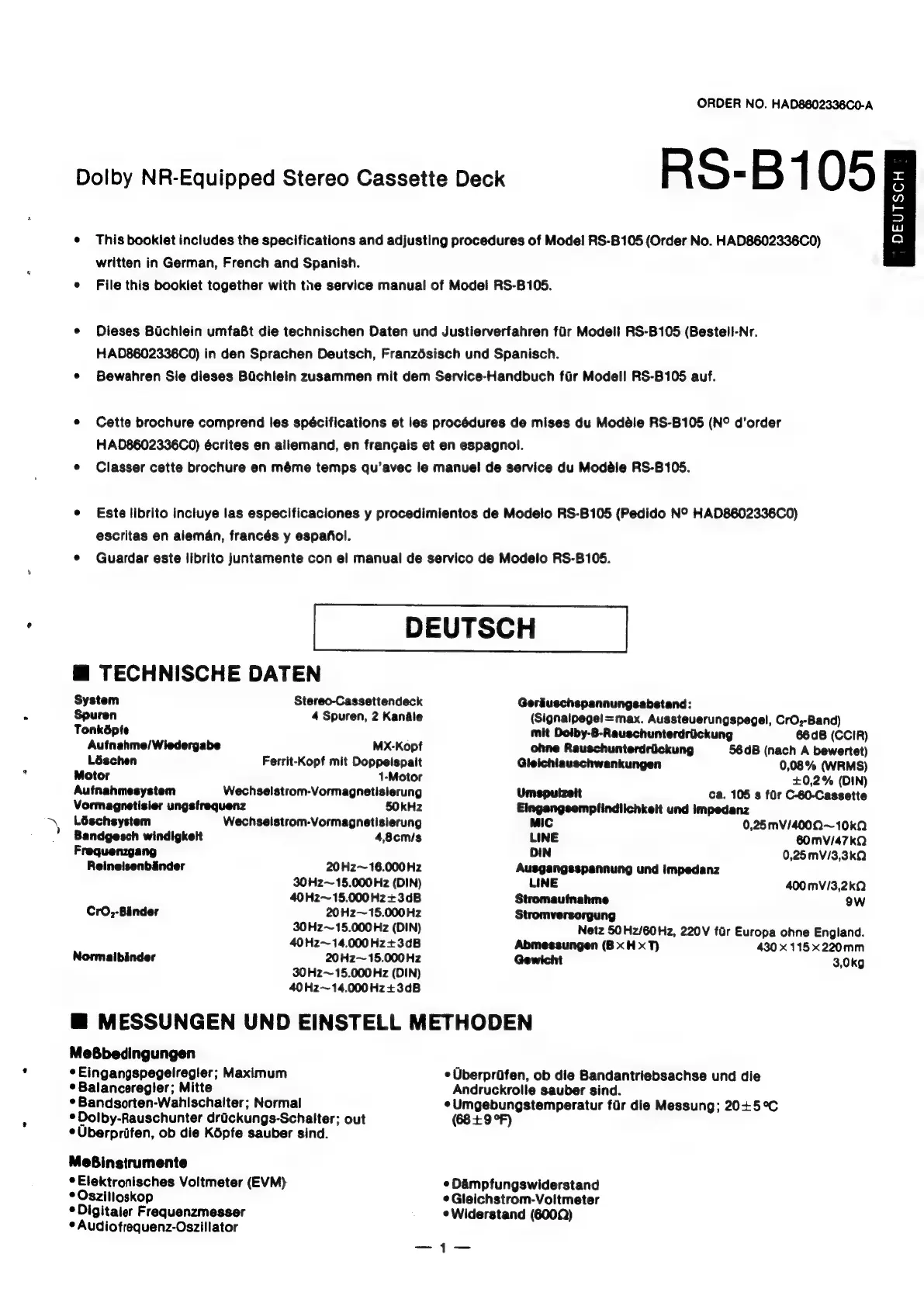

Dolby NR-Equipped Stereo Cassette Deck
ORDER NO. HAD8602336C0-A
RS-B105
¢ This booklet includes the specifications and adjusting procedures of Model RS-B105 (Order No. HAD8602336C0)
written in German, French and Spanish.
e File this booklet together with the service manual of Model RS-B105.
e Dieses Bichlein umfaBt die technischen Daten und Justierverfahren far Model! RS-B105 (Bestell-Nr.
HAD8602336C0) in den Sprachen Deutsch, Franzésisch und Spanisch.
e Bewahren Sie dieses BOchiein zusammen mit dem Service-Handbuch far Modell RS-B105 auf.
e Cette brochure comprend les spécifications et les procédures de mises du Modéle RS-B105 (N° d’order
HAD8602336C0) écrites en allemand, en frangais et en espagnol.
e Classer cette brochure en méme temps qu’avec le manuel de service du Modéle RS-B105.
¢ Este librito incluye las especificaciones y procedimientos de Modelo RS-B105 (Pedido N° HAD8602336C0)
escritas en aleman, francés y espafiol.
e Guardar este librito juntamente con el manual de servico de Modelo RS-B105.
DEUTSCH
@ TECHNISCHE DATEN
System Stereo-Cassettendeck
Spuren 4 Spuren, 2 Kanale
Tonkédpte
Aufnahme/Wiedergabe MX-Kopf
Ldschen Ferrit-Kopf mit Doppeispalt
Motor 1-Motor
Aufnahmesystem Wechselstrom-Vormagnetisierung
Vormagnetisier ungsfrequenz 50kHz
Léschsystem Wechseistrom-Vormagnetisierung
Bandgesch windigkelt 4,8cm/s
Frequenzgang
Reineisenb&inder 20Hz~ 16.000 Hz
30H2~ 15.000 Hz (DIN)
40Hz~15.000H2+3dB
CrO,-Binder 20Hz~15.000 Hz
30Hz~ 15.000 Hz (DIN)
40H2z~14.000Hz+3dB
Normaibinder 20Hz~ 15.000 Hz
30 H2z~ 15.000 Hz (DIN)
40H2~14.000Hz2z+3dB
Gerduschspannungsabstand:
(Signaipegel=max. Aussteuerungspegel, CrO,-Band)
mit Dolby-B-Rauschunterdriickung 66 dB (CCIR)
ohne
Rauschunterdriickung
56dB
(nach
A
bewertet)
Gleichlauschwankungen
0,08%
(WRMS)
+0,2% (DIN)
Umspuizeit
ca.
105
s
fOr
C-60-Cassette
Eingangsempfindlichkelt und impedanz
Mic
0,25
mV/400Q~10kQ
LINE
6O0MV/47kQ
DIN
0,25mV/3,3kQ
Ausgangsspannung und impedanz
LINE
400
mV/3,2kQ
Stromaufnahme
9W
Stromversorgung
Netz 50H2z/60Hz, 220V far Europa ohne England.
Abmessungen (B x H xT) 430 x 115 x 220mm
Gewicht 3,0kg
@ MESSUNGEN UND EINSTELL METHODEN
MeBbedingungen
¢ Eingangspegeiregier; Maximum
* Balanceregier; Mitte
* Bandsorten-Wahischalter; Normal
° Dolby-Rauschunter drdckungs-Schalter; out
© Uberprifen, ob die Képfe sauber sind.
MeBinsirumente
* Elektronisches Voltmeter (EVM)
* Oszilloskop
* Digitater Frequenzmesser
* Audiofrequenz-Oszillator
—_—i{—
e Uberprifen, ob die Bandantriebsachse und die
Andruckrolle sauber sind.
¢ Umgebungstemperatur far die Messung; 20+5°C
e Dampfungswiderstand
* Gleichstrom-Voltmeter
© Widerstand (6002)
