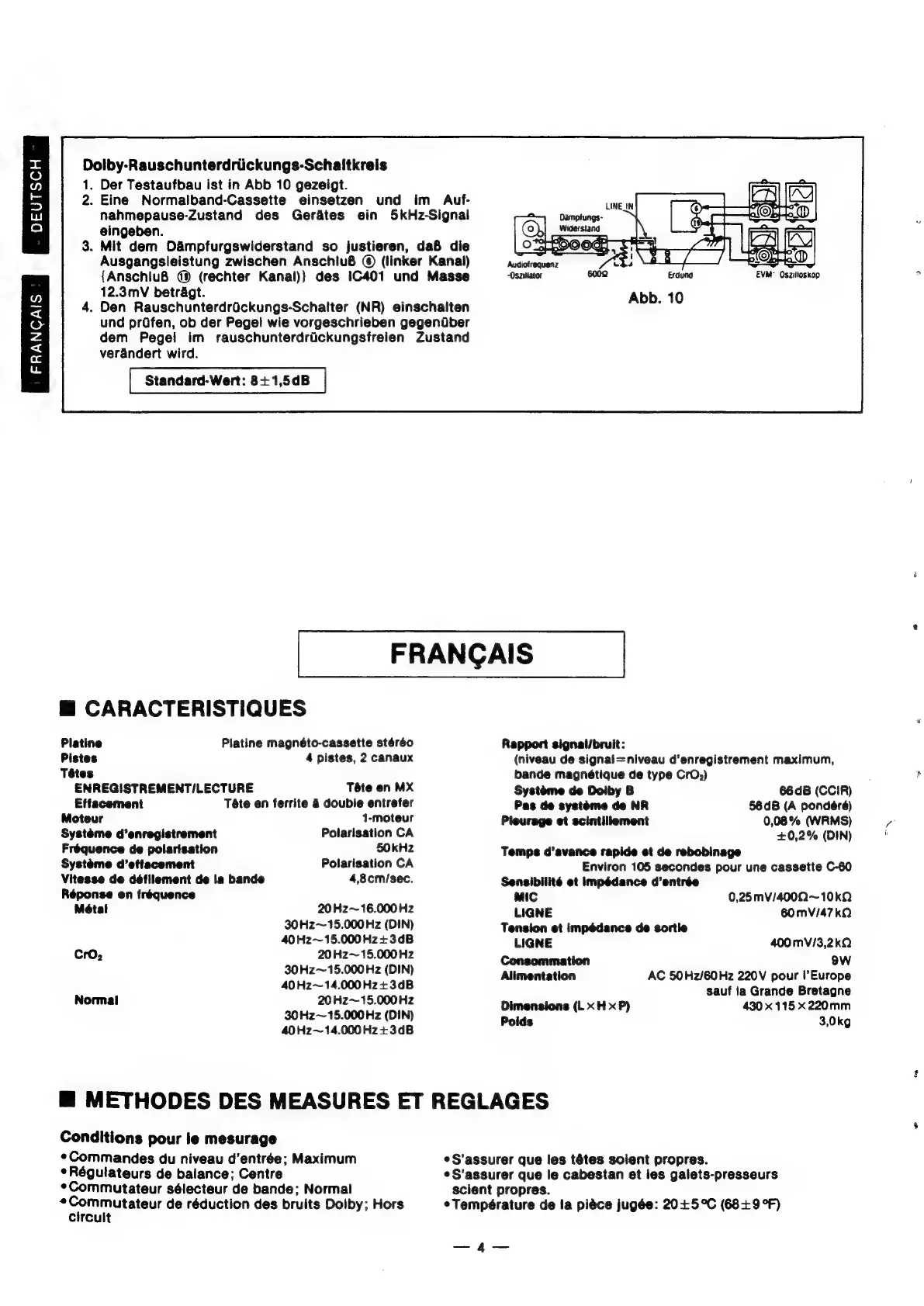

Technics RS-B105

DEUTSCH
FRANCAIS
Dolby-Rauschunterdriickungs-Schaltkreis
. Der Testaufbau ist in Abb 10 gezeigt.
. Eine Normalband-Cassette einsetzen und im Auf-
nahmepause-Zustand des Gerdtes ein 5kHz-Signai
eingeben.
. Mit dem Dampfurgswiderstand so justieren, dab die
Ausgangsleistung zwischen AnschiuB © (linker Kanal)
{AnschiuB @ (rechter Kanal)} des IC401 und Masse
12.3mV betragt.
. Den Rauschunterdra@ckungs-Schalter (NR) einschaiten
und prafen, ob der Pegel wie vorgeschrieben gegendber
dem Pege! im rauschunterdrickungsfreien Zustand
Damptungs-
Widersiand
Audiofrequenz
-Oszitiator
verandert wird.
Standard-Wert: 8+ 1,5dB
FRANCAIS
@ CARACTERISTIQUES
Platine Platine magnéto-cassette stéréo
Pistes 4 pistes, 2 canaux
Tétes
ENREGISTREMENT/LECTURE Téte en MX
Effacement Téte en ferrite 4 double entrefer
Moteur 1-moteur
Systéme d’enregistrement Polarisation CA
Fréquence de polarisation 50kHz
Systeme d’effacement Polarisation CA
Vitesse de défilement de la bande 4,8cm/sec.
Réponse en fréquence
Métal 20 H2z~ 16.000 Hz
30Hz~ 15.000 Hz (DIN)
40H2~15.000Hz+3dB8
Cro, 20Hz~ 15.000 Hz
30Hz~ 15.000 Hz (DIN)
40Hz~14.000H2+3dB
Normal 20Hz~ 15.000 Hz
30 Hz~ 15.000 Hz (DIN)
40Hz~14.000Hz+3dB
Rapport signal/bruit:
(niveau de signal=niveau d’enregistrement maximum,
bande magnétique de type CrO,) *
Systeme de Dolby B 66 dB (CCIR)
Pas de systéme de NR 56dB (A pondéré)
Pleurage et scintiliement 0,08% (WRMS) 7
+0,2% (DIN) :
Temps d’avance rapide et de rebobinage
Environ 105 secondes pour une cassette C-60
Sensibilité et impédance d’entrée
mic 0,25 mV/4000N~10kQ
LIGNE 6OMV/47kQ
Tension et impédance de sortie
LIGNE 400 mV/3,2kQ
Consommation OW
Alimentation AC 50Hz/60Hz 220V pour Il’Europe
sauf ja Grande Bretagne
Dimensions (L < H x P) 430 x 115 x 220mm
Poids 3,0kg
M@ METHODES DES MEASURES ET REGLAGES
Conditions pour le mesurage
¢Commandes du niveau d’entrée; Maximum
*Régulateurs de balance; Centre
*Commutateur sélecteur de bande; Normal
eS utateut de réduction des bruits Dolby; Hors
circult
¢S’assurer que les tétes soient propres.
¢S'assurer que le cabestan et les galets-presseurs
scient propres.
¢ Température de la piéce jugée: 20+ 5 °C (68+9 F)
—4-—
