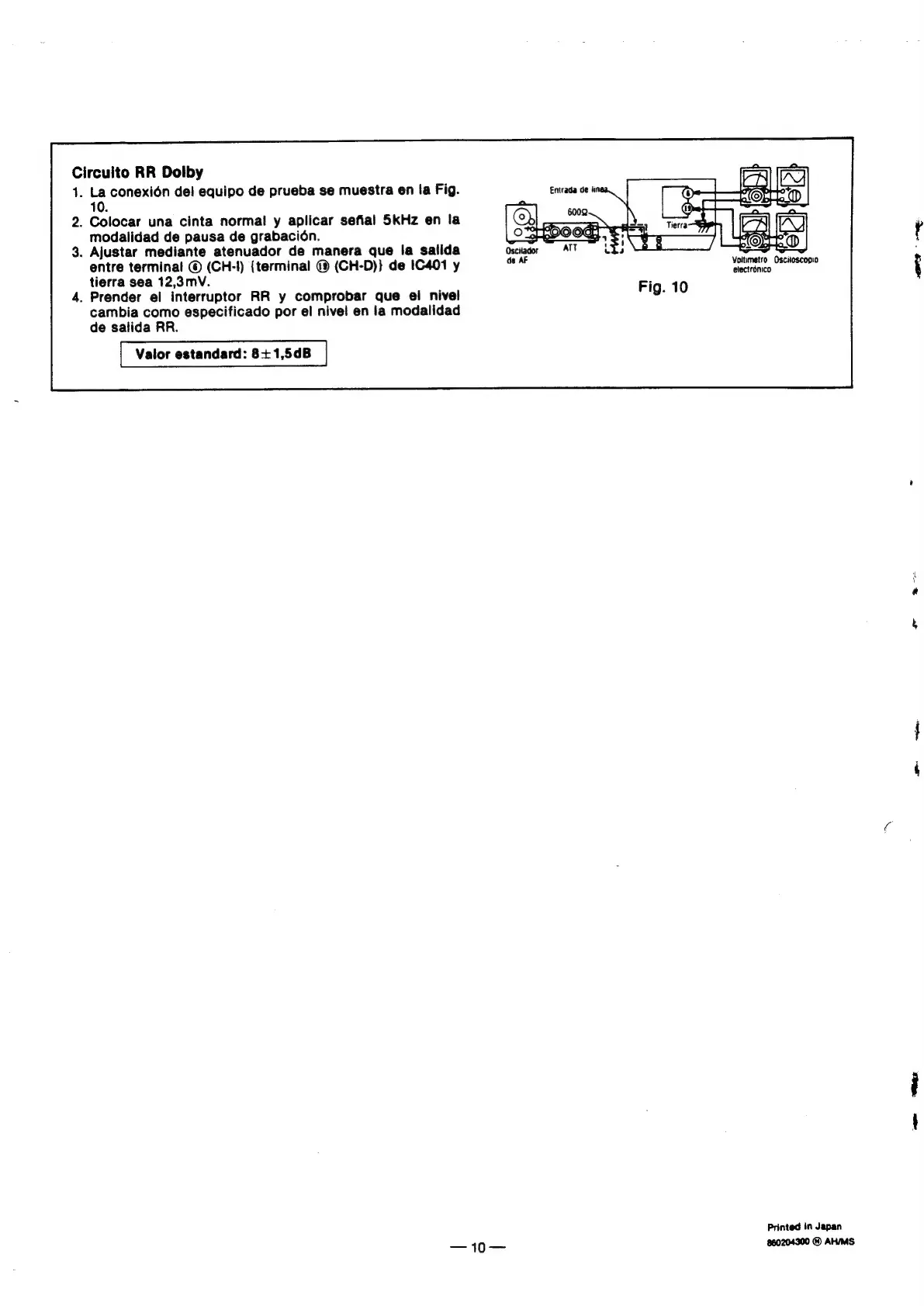

Technics RS-B105

Circuito RR Dolby
1. La conexién de! equipo de prueba se muestra en fa Fig.
10.
. Colocar una cinta normal y aplicar sefial 5kHz en la
modalidad de pausa de grabacion.
. Ajustar mediante atenuador de manera que la salida
entre terminal © (CH-!) {terminal @ (CH-D)} de 1C401 y
tierra sea 12,3MmV.
. Prender el interruptor RR y comprobar que ei nivel
cambia como especificado por el nivel en la modalidad
de salida RR.
Valor estandard: 8+ 1,5dB
Voitimetro Oscitoscopio
electronico
