Technics RS-B205

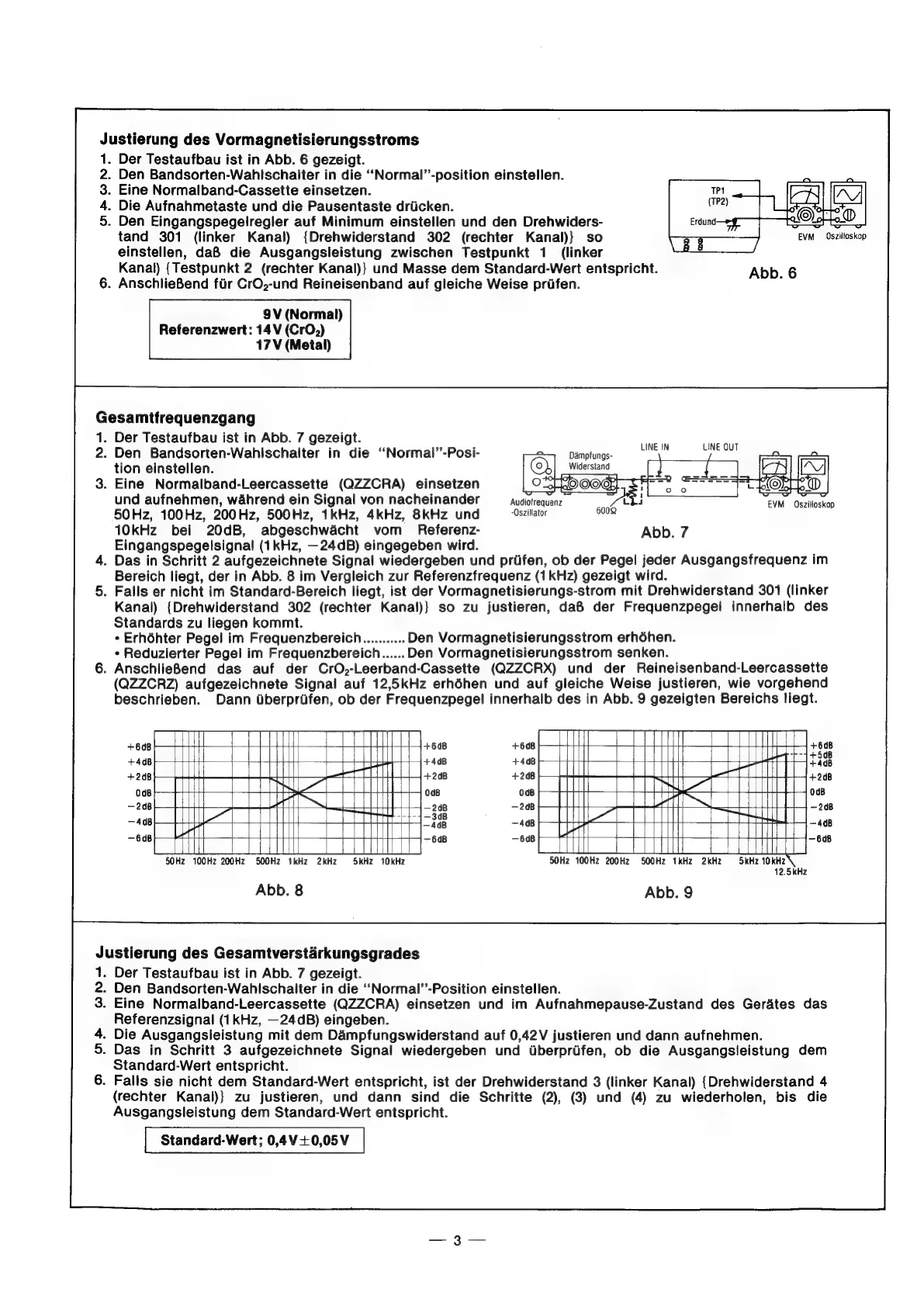

Justierung des Vormagnetisierungsstroms
. Der Testaufbau ist in Abb. 6 gezeigt.
. Den Bandsorten-Wah!schalter in die ‘‘“Normal”-position einstellen.
. Eine Normalband-Cassette einsetzen.
. Die Aufnahmetaste und die Pausentaste driicken.
. Den Eingangspegelregler auf Minimum einstellen und den Drehwiders-
tand 301 (linker Kanal) {Drehwiderstand 302 (rechter Kanal)} so
einstellen, daB die Ausgangsleistung zwischen Testpunkt 1 (linker
Kanal) {Testpunkt 2 (rechter Kanal)} und Masse dem Standard-Wert entspricht.
. AnschlieBend fir CrO2-und Reineisenband auf gleiche Weise prifen.
9V (Normal)
Referenzwert: 14V (CrO,)
17 V (Metal)
Gesamtfrequenzgang
. Der Testaufbau ist in Abb. 7 gezeigt.
. Den Bandsorten-Wahlschalter in die ‘Normal’-Posi- 2 Dampfungs-
tion einstellen. (0), wider stand
. Eine Normalband-Leercassetteé (QZZCRA) einsetzen i
und aufnehmen, wahrend ein Signal von nacheinander Audiotrequenz 7 EVM Oszilloskop
50Hz, 100Hz, 200Hz, 500Hz, 1kHz, 4kHz, 8kHz und ~Oszillator
10kHz bei 20dB, abgeschwacht vom _ Referenz-
Eingangspegelsignal (1kHz, —24dB) eingegeben wird.
. Das in Schritt 2 aufgezeichnete Signa! wiedergeben und priifen, ob der Pegel jeder Ausgangsfrequenz im
Bereich liegt, der in Abb. 8 im Vergleich zur Referenzfrequenz (1 kHz) gezeigt wird.
. Falls er nicht im Standard-Bereich liegt, ist der Vormagnetisierungs-strom mit Drehwiderstand 301 (linker
Kanal) {Drehwiderstand 302 (rechter Kanal)} so zu justieren, da® der Frequenzpegel innerhalb des
Standards zu liegen kommt.
« Erhéhter Pegel im Frequenzbereich Den Vormagnetisierungsstrom erhéhen.
- Reduzierter Pegel im Frequenzbereich Den Vormagnetisierungsstrom senken.
. AnschlieBend das auf der CrO,-Leerband-Cassette (QZZCRX) und der Reineisenband-Leercassette
LINE IN LINE OUT
(QZZCRZ) aufgezeichnete Signal auf 12,5kHz erhéhen und auf gleiche Weise justieren, wie vorgehend
beschrieben. Dann dberprifen, ob der Frequenzpegel innerhalb des in Abb. 9 gezeigten Bereichs liegt.
itl
50Hz 100Hz 200Hz SOOHZ 1kHz 2kHz 5kHz 10kHz SOHz 100HZ 200Hz 500Hz 1kHz 2kHz 5SkHz 10kHz
Abb. 8 Abb. 9
Justierung des Gesamtverstarkungsgrades
. Der Testaufbau ist in Abb. 7 gezeigt.
. Den Bandsorten-Wahischaiter in die ‘‘Normal’-Position einstellen.
. Eine Normalband-Leercassette (QZZCRA) einsetzen und im Aufnahmepause-Zustand des Gerdtes das
Referenzsignal (1kHz, —24dB) eingeben.
. Die Ausgangsleistung mit dem Dampfungswiderstand auf 0,42V justieren und dann aufnehmen.
- Das in Schritt 3 aufgezeichnete Signal wiedergeben und Uberprifen, ob die Ausgangsleistung dem
Standard-Wert entspricht.
. Falls sie nicht dem Standard-Wert entspricht, ist der Drehwiderstand 3 (linker Kanal) {Drehwiderstand 4
(rechter Kanal)} zu justieren, und dann sind die Schritte (2), (3) und (4) zu wiederholen, bis die
Ausgangsleistung dem Standard-Wert entspricht.
Standard-Wert; 0,4V+0,05V
