Technics SL-1200MK2 Service Manual

EspaSol

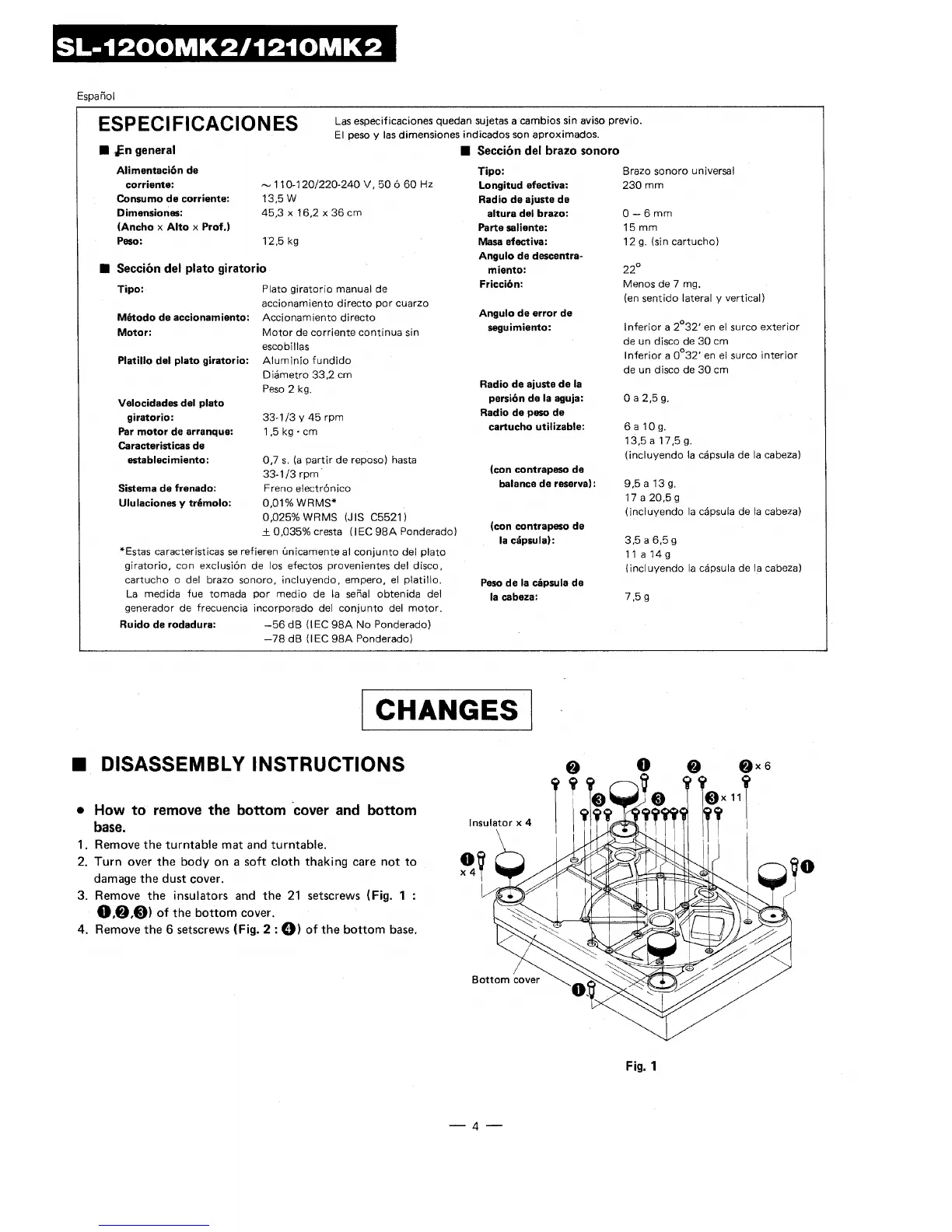

ESPECI FICACIO N ES
• _n general
Las especificaciones quedan sujetas a cambios sin aviso previo.
Alimantaci6n de
corriente:
Consumo de corriente:
Dimensiones:
(Aneho × Alto x Prof.)
Peso:
El peso y las dimensiones indicados son aproximados.
• Secci6n del brazo sonoro
110-120/220-240 V, 50 6 60 Hz
13,5 W
45,3 x 16,2 x 36 cm
12,5 kg
• Seccibn del plato giratorio
Tipo:
M6todo de accionamiento:
Motor:
Platillo del plato giratorio:
Velocidades del plato
giratorio:
Par motor de arranque:
Caracteristicas de
establecimiento:
Plato giratorio manual de
accionamiento directo por cuarzo
Accionamiento d irecto
Motor de corriente continua sin
escobillas
Aluminio fundido
Di_metro 33,2 cm
Peso 2 kg.
33-1/3 y 45 rpm
1,5 kg • cm
0,7 s. (a partir de reposo) hasta
33-1/3 rpm"
Freno electrTnico
0,01% WRMS*
0,025% WRMS (JIS C5521)
+ 0,035% cresta {IEC 98A Ponderado)
Sistema de frenado:
Ululaciones y tr6molo:
Tipo:
Longitud efectiva:
Radio de ajuste de
altura del brazo:
Parte saliente:
Masa efectiva:
Angulo de descentra-
miento:
Fricci6n:
Angulo de error de
seguimiento:
Radio de ajuste de la
persi6n de la aguja:
Radio de peso de
cartucho utilizable:
(con contrapeso de
balance de reserva):
(con contrapeso de
la cdpsula):
Peso de la c_psula de
la cabeza:
*Estas caracteristicas se refieren 6nicamente al con junto del plato
giratorio, con exclusi6n de los efectos provenientes del disco,
cartucho o del brazo sonoro, incluyendo, empero, el platillo.
La medida fue tomada por medio de la seSal obtenida del
generador de frecuencia incorporado del conjunto del motor.
Ruido de rodadura: --56 dB (IEC 98A No Ponderado)
-78 dB (IEC 98A Ponderado)
Brazo sonoro universal
230 mm
0-6mm
15mm
12 g. (sin cartucho)
22 °
Menos de 7 mg.
(en sentido lateral y vertical)
inferior a 2°32 ' en el surco exterior
de un disco de 30 cm
Inferior a 0032 , en el surco interior
de un disco de 30 cm
Oa 2,5g.
6alOg.
13,5a17,5g.
(incluyendolac_psuladelacabeza)
9,5a 13g.
17 a 20,5 g
(incluyendo la c_psula de la cabeza)
3,5 a 6,5 g
11a14g
(incluyendo Ia c_psula de la cabeza)
7,5 g
CHANGES
• DISASSEMBLY INSTRUCTIONS @ 9 @ @x6
0 _)x 11
• base.H°wto remove the bottom cover and bottom \ |j _l_li'iI___ [_11i'_ i_i'_ i
x4 O
Insulator x 4
1. Remove the turntable mat and turntable.
2. Turn over the body on a soft cloth thaking care not to
damage the dust cover.
3. Remove the insulators and the 21 setscrews (Fig. 1 •
0,_,_1) of the bottom cover.
4. Remove the 6 setscrews (Fig. 2 : _])) of the bottom base.
Bottom cover
Fig. 1

Technics SL-1200MK2 Specifications

General

Product color	Silver
Power requirements	AC120V, 60Hz
Signal-to-Noise Ratio (SNR)	78 dB
Power consumption (typical)	14 W

Weight and Dimensions

Depth	360 mm
Width	453 mm
Height	160 mm
Weight	12000 g
