Technics SLD210

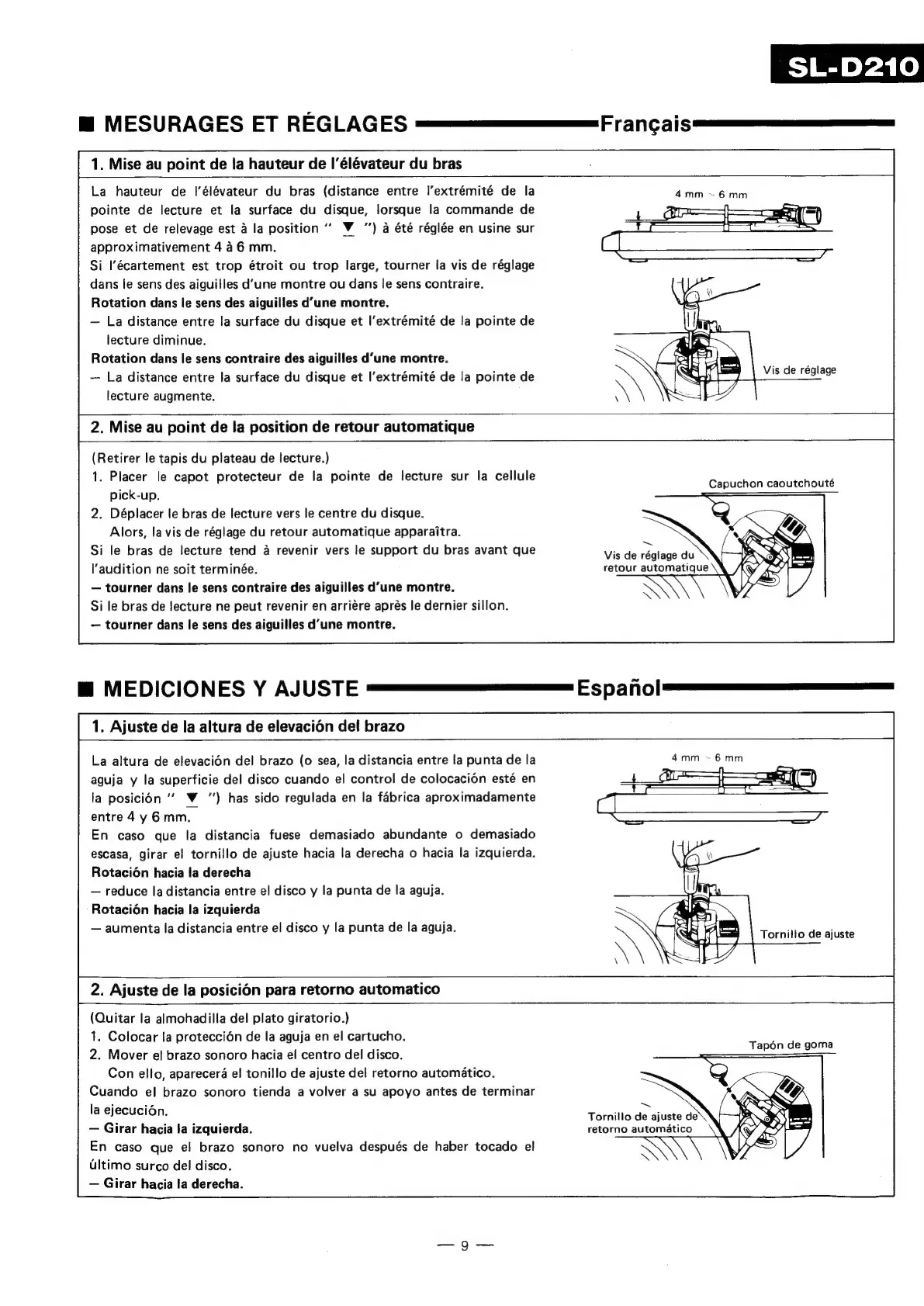

m MESURAGES ET REGLAGES
1. Mise au point de la hauteur de I’élévateur du bras
La hauteur de l’élévateur du bras (distance entre l’extrémité de la
pointe de lecture et la surface du disque, lorsque la commande de
pose et de relevage est a la position “’ VW ”) a été réglée en usine sur
approximativement 4 a 6 mm.
Si l’écartement est trop étroit ou trop large, tourner la vis de réglage
dans le sens des aiguilles d’une montre ou dans le sens contraire.
Rotation dans le sens des aiguilles d’une montre.
— La distance entre la surface du disque et l’extrémité de la pointe de
lecture diminue.
Rotation dans le sens contraire des aiguilles d'une montre.
— La distance entre la surface du disque et l’extrémité de la pointe de
lecture augmente.
Vis de réglage
2. Mise au point de la position de retour automatique
(Retirer le tapis du plateau de lecture.)
1. Placer le capot protecteur de la pointe de lecture sur la cellule
pick-up.
2. Déplacer le bras de lecture vers le centre du disque.
Alors, la vis de réglage du retour automatique apparaitra.
Si le bras de lecture tend a revenir vers le support du bras avant que Vis de soled du
‘audition ne soit terminée. retour automatique
— tourner dans le sens contraire des aiguilles d‘une montre.
Si le bras de lecture ne peut revenir en arriére aprés le dernier sillon.
-- tourner dans le sens des aiguilles d’une montre.
Capuchon caoutchouté
1. Ajuste de la altura de elevacion del brazo
La altura de elevacion del brazo (0 sea, la distancia entre la punta de la
aguja y la superficie del disco cuando el control de colocacion esté en
la posici6n “ VW ") has sido regulada en la fabrica aproximadamente
entre 4 y 6mm.
En caso que la distancia fuese demasiado abundante o demasiado
escasa, girar el tornillo de ajuste hacia la derecha o hacia la izquierda.
Rotaci6on hacia la derecha
— reduce la distancia entre el disco y la punta de la aguja.
Rotaci6dn hacia la izquierda
— aumenta la distancia entre el disco y la punta de la aguja.
Tornillo de ajuste
2. Ajuste de la posicién para retorno automatico
(Quitar la almohadilla del plato giratorio.)
1. Colocar la proteccién de la aguja en el cartucho.
2. Mover el brazo sonoro hacia el centro del disco.
Con ello, aparecera el tonillo de ajuste del retorno automatico.
Cuando el brazo sonoro tienda a volver a su apoyo antes de terminar
|
.
os
=
.
a ejecucion. Tornillo de ajuste de
— Girar hacia la izquierda. retorno automatico
En caso que el brazo sonoro no vuelva después de haber tocado el
Ultimo surco del disco.
— Girar hacia la derecha.
Tapdén de goma
