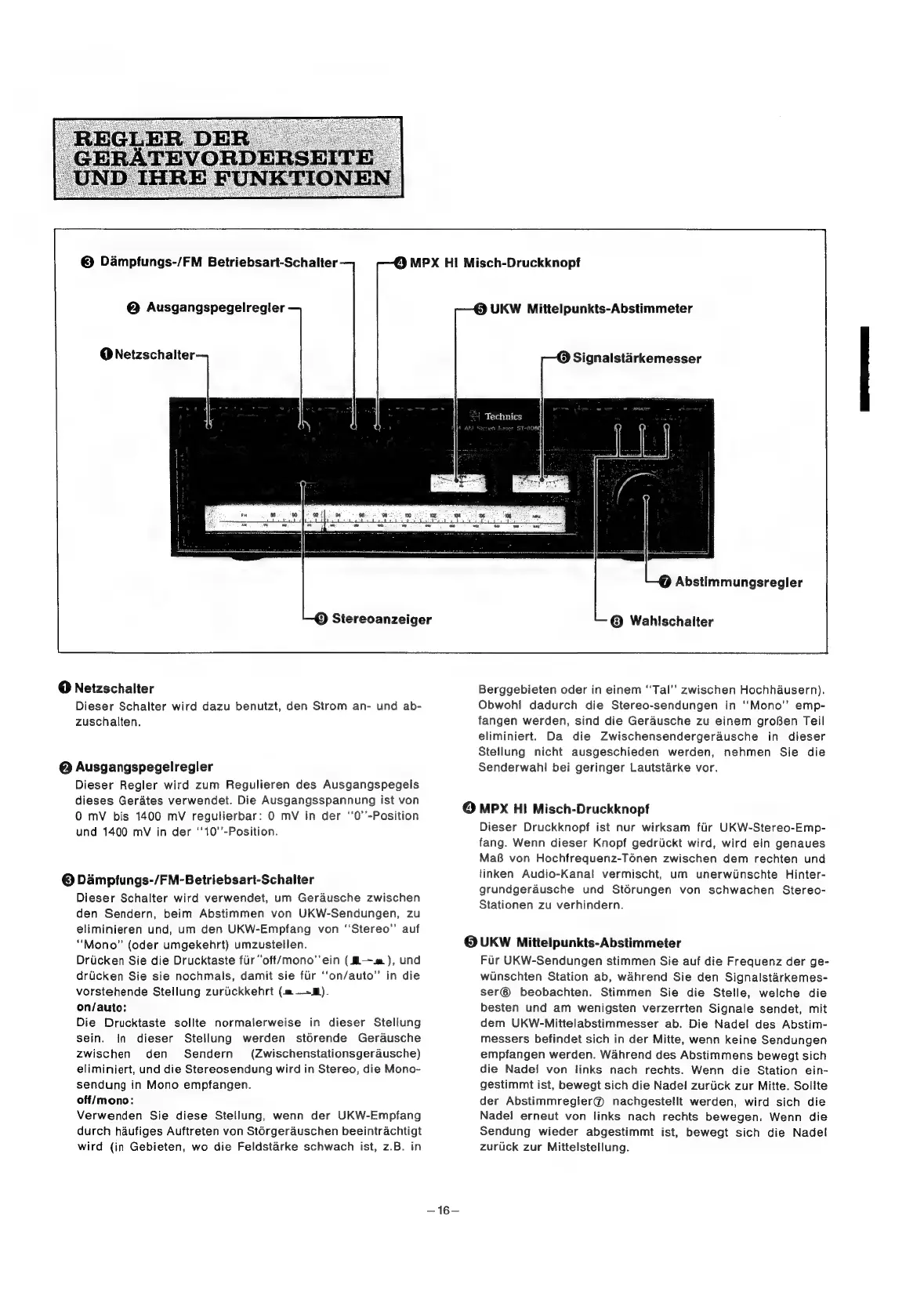

Technics ST-8080

© Dampfungs-/FM Betriebsart-Schalter
@ Ausgangspegelregler
@Netzschalter
2) MPX HI Misch-Druckknopf
§ UKW Mittelpunkts-Abstimmeter
Signalstarkemesser
=| Technic:
© Stereoanzeiger
@ Netzschalter
Dieser Schalter wird dazu benutzt, den Strom an- und ab-
zuschalten.
@ Ausgangspegelregler
Dieser Regler wird zum Regulieren des Ausgangspegels
dieses Gerates verwendet. Die Ausgangsspannung ist von
0 mV bis 1400 mV regulierbar: 0 mV in der ‘‘0’’-Position
und 1400 mV in der ‘‘10’’-Position.
© Dampfungs-/FM-Betriebsart-Schalter
Dieser Schalter wird verwendet, um Gerausche zwischen
den Sendern, beim Abstimmen von UKW-Sendungen, zu
eliminieren und, um den UKW-Empfang von ‘‘Stereo”’ auf
“Mono” (oder umgekehrt) umzusteltlen.
Driicken Sie die Drucktaste flr ‘off/mono’’ein (&—m ), und
driicken Sie sie nochmals, damit sie fiir ‘‘on/auto”’ in die
vorstehende Stellung zurickkehrt (m-—-M).
on/auto:
Die Drucktaste sollte normalerweise in dieser Stellung
sein. In dieser Stellung werden stoérende Gerausche
zwischen den Sendern § (Zwischenstationsgerausche)
eliminiert, und die Stereosendung wird in Stereo, die Mono-
sendung in Mono empfangen.
off/mono:
Verwenden Sie diese Stellung, wenn der UKW-Empfang
durch haufiges Auftreten von Stérgerauschen beeintrachtigt
wird (in Gebieten, wo die Feldstarke schwach ist, z.B. in
246=
Abstimmungsregler
© Wahlschalter
Berggebieten oder in einem ‘‘Tal’”’ zwischen Hochhausern).
Obwohl dadurch die Stereo-sendungen in ‘‘Mono’’ emp-
fangen werden, sind die Gerausche zu einem groBen Teil
eliminiert. Da die Zwischensendergerausche in dieser
Stellung nicht ausgeschieden werden, nehmen Sie die
Senderwahl bei geringer Lautstarke vor.
@ MPX HI Misch-Druckknopf
Dieser Druckknopf ist nur wirksam fiir UKW-Stereo-Emp-
fang. Wenn dieser Knopf gedrickt wird, wird ein genaues
MaB von Hochfrequenz-Tonen zwischen dem rechten und
tinken Audio-Kanal vermischt, um unerwinschte Hinter-
grundgerausche und Stérungen von schwachen Stereo-
Stationen zu verhindern.
© UKW Mittelpunkts-Abstimmeter
Fur UKW-Sendungen stimmen Sie auf die Frequenz der ge-
wunschten Station ab, wahrend Sie den Signalstarkemes-
ser® beobachten. Stimmen Sie die Stelle, welche die
besten und am wenigsten verzerrten Signale sendet, mit
dem UKW-Mittelabstimmesser ab. Die Nadel des Abstim-
messers befindet sich in der Mitte, wenn keine Sendungen
empfangen werden. Wahrend des Abstimmens bewegt sich
die Nadel von links nach rechts. Wenn die Station ein-
gestimmt ist, bewegt sich die Nadel zuriick zur Mitte. Solite
der Abstimmregier@® nachgestellt werden, wird sich die
Nadei erneut von links nach rechts bewegen. Wenn die
Sendung wieder abgestimmt ist, bewegt sich die Nadel
zuruck zur Mittelstellung.
