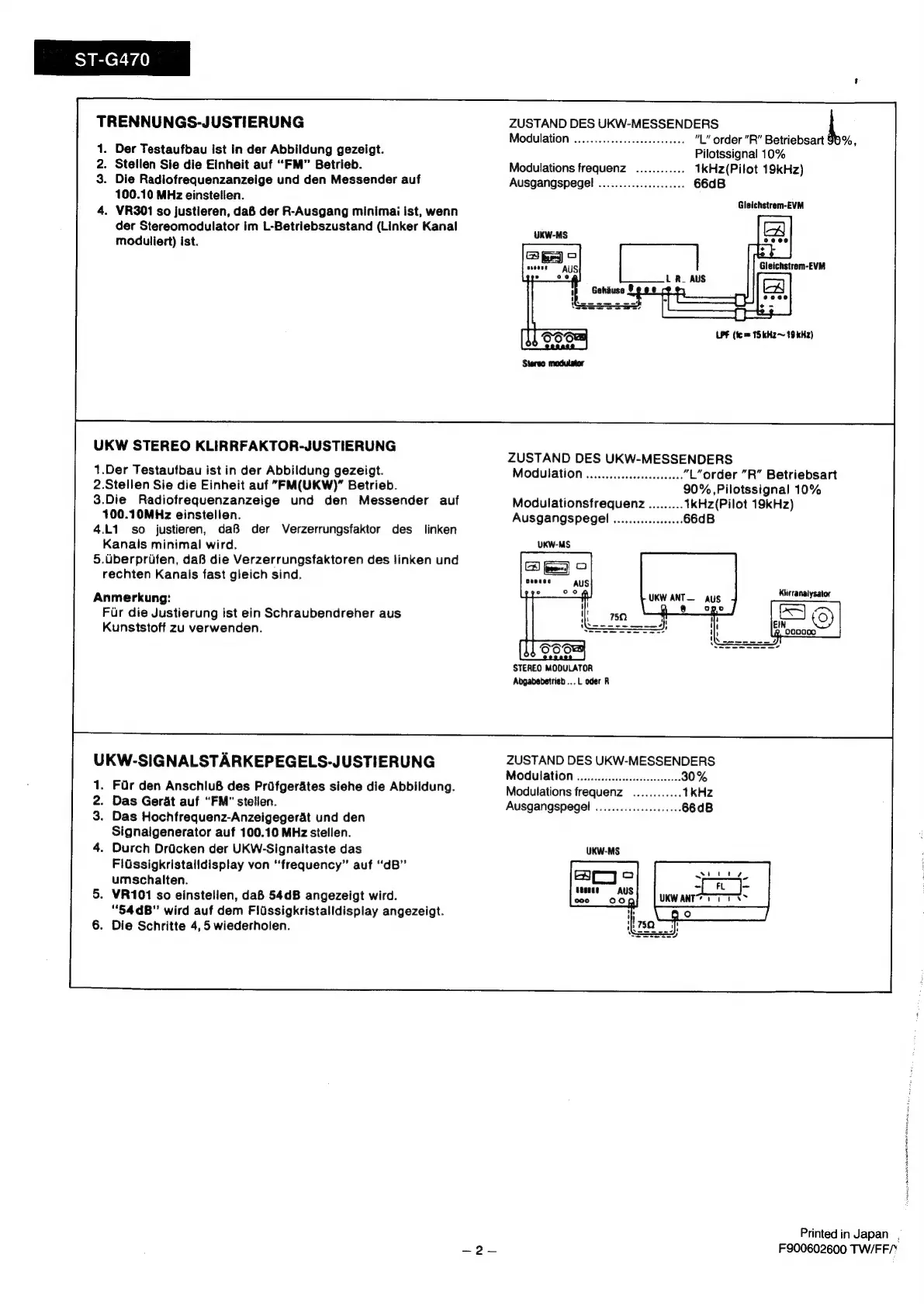

ST-G470
TRENNUNGS-JUSTIERUNG
1. Der Testaufbau ist in der Abbildung gezeigt.
2. Stellen Sie die Einheit auf “FM” Betrieb.
3. Die Radiofrequenzanzeige und den Messender auf
100.10 MHz einstellen.
. VR301 so justieren, daB der R-Ausgang minima: ist, wenn
der Stereomodulator im L-Betriebszustand (Linker Kanal
moduliert) ist.
UKW STEREO KLIRRFAKTOR-JUSTIERUNG
1.Der Testaufbau ist in der Abbildung gezeigt.
2.Stellen Sie die Einheit auf "FM(UKW)’ Betrieb.
3.Die Radiofrequenzanzeige und den Messender auf
100.10MHz einstellen.
4.L1 so justieren, da der
Kanals minimal wird.
5.Uberpriifen, daB die Verzerrungsfaktoren des linken und
rechten Kanals fast gleich sind.
Verzerrungsfaktor des linken
Anmerkung:
Fir die Justierung ist ein Schraubendreher aus
Kunststoff zu verwenden.
UKW-SIGNALSTARKEPEGELS-JUSTIERUNG
. Fdr den AnschluB des Prifgeradtes siehe die Abbildung.
. Das Gerat auf “FM” stellen.
. Das Hochfrequenz-Anzeigegerat und den
Signalgenerator auf 100.10 MHz stellen.
. Durch Drdcken der UKW-Signaltaste das
Fldssigkristalldisplay von “frequency” auf “dB”
umschalten.
. VR101 so einstellen, daB 54dB angezeigt wird.
“$4dB” wird auf dem Flussigkristalldisplay angezeigt.
. Die Schritte 4, 5 wiederholen.
ZUSTAND DES UKW-MESSENDERS i
Modulation "L” order ”R” Betriebsart 90%,
Pilotssignal 10%
Modulations frequenz 1kHz(Pilot 19kHz)
Ausgangspegel
Gleichstrem-EVM
LPF (fc T5kHz~ 19 kHz)
ZUSTAND DES UKW-MESSENDERS
Modulation "L” order ”R” Betriebsart
90%,Pilotssignal 10%
Modulationsfrequenz IkHz(Pilot 19kHz)
Ausgangspegel
Ga pees] 2
STEREO MODULATOR
Abgabebetrieb ...L oder A
ZUSTAND DES UKW-MESSENDERS
Modulation
Modulations frequenz
Ausgangspegel
fa
UKWANT? TN
Printed in Japan ,
F900602600 TW/FF/¥
