Français
09
Guide de référence
(39)

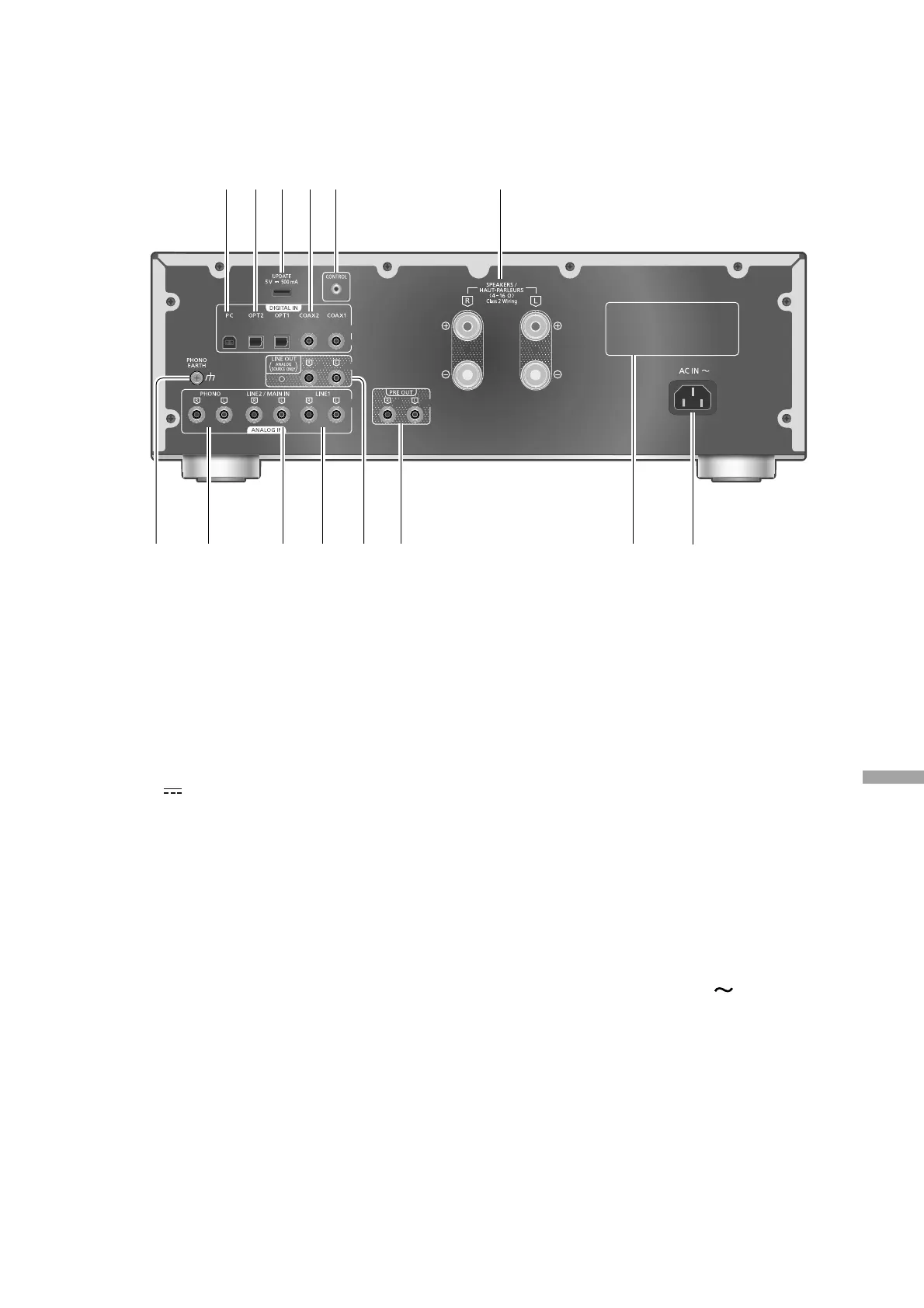

10 Borne USB-B
• Pour brancher à un PC, etc. ( 15)
11 Bornes d’entrée optique numérique
(OPT1/OPT2) ( 14)
12 Borne de mise à jour (UPDATE) (USB-A)
(5 V c.c.
500 mA) ( 25)
13 Bornes d’entrée numérique coaxiale
(COAX1/COAX2) ( 14)
14 Borne de système (CONTROL) ( 26)
15 Bornes de sortie d’enceinte ( 12)
16 Borne de mise à la terre PHONO EARTH
( 16)
• Pour le branchement du fil de terre d’une
platine tourne-disque.
17 Bornes d’entrée audio analogique
(PHONO) ( 16)
• Utilisez un câble d’une longueur inférieure à
3 m.
18 Bornes d’entrée audio analogique
(LIGNE2/MAIN IN)
• Les entrées audio analogiques sont
combinées sur les bornes LIGNE2 et
MAIN IN. Commutez la fonction selon
l’équipement connecté. ( 17, 18)
19 Bornes d’entrée audio analogique
(LIGNE1) ( 16)
20 Bornes de sortie audio analogique
(LINE OUT) ( 21)
21 Bornes de sortie audio analogique
(PRE OUT) ( 20)
22 Plaque signalétique
• Le numéro du modèle est indiqué.
23 Prise d’alimentation c.a. (
) ( 13)
