Technics SU-R1000

Dansk
09
Referencevejledning for betjening
(191)


 
 

   
 

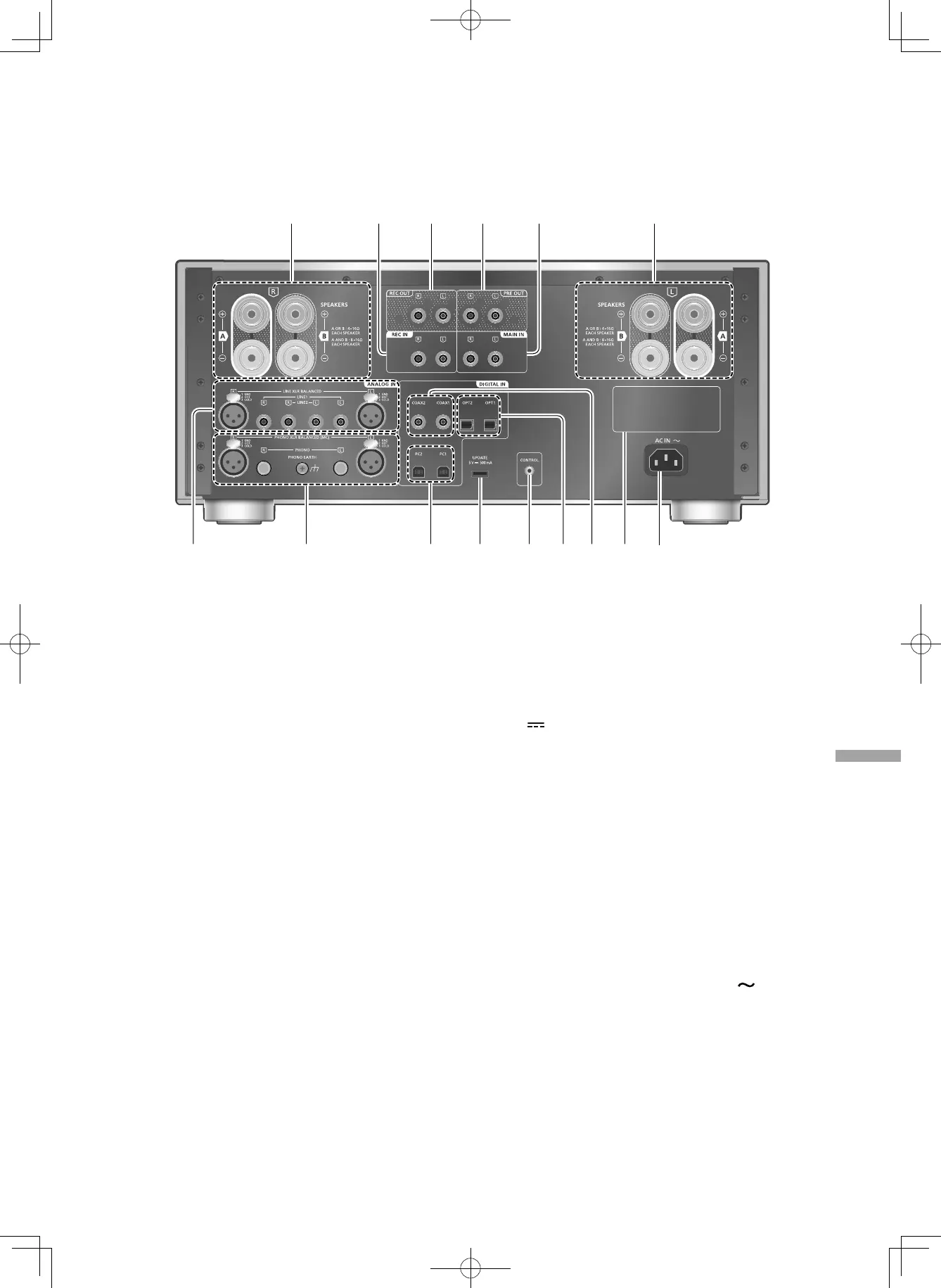

10 Højttaler udgangsterminaler
( 12)
11 Analoge lydindgangsterminaler (REC IN)
( 15, 19)
12 Analoge lydudgangsterminaler (REC OUT)
( 19)
13 Analoge lydudgangsterminaler (PRE OUT)
( 19)
14 Analoge lydindgangsterminaler (MAIN
IN)
( 18)
15 Analoge lydindgangsterminaler (LINE XLR
BALANCED/LINE1/LINE2)
( 15)
16 Analoge lydindgangsterminaler (PHONO
XLR BALANCED/PHONO) / PHONO
EARTH
( 16)
• Terminalen PHONO EARTH er til tilslutning af
jordledning til en pladespiller.
• Anvend et kabel, der ikke er længere end
3 m.
• Hold PHONO-stikben uden for børns
rækkevidde for at forhindre, at de sluger
dem.
17 USB-B terminaler (PC1/PC2)
( 14)
18 USB-A-terminal (UPDATE)
(
DC 5 V 500 mA)
( 23)
19 Systemterminal (CONTROL)
( 24)
20 Optiske digitale indgangsterminaler
(OPT1/OPT2)
( 13)
21 Koaksiale digitale indgangsterminaler
(COAX1/COAX2)
( 13)
22 Produktidentifikationsmærkning
• Modelnummeret står angivet.
23 AC-indgangstilslutningspunkt (
)
( 12)
