Technics SU-R1000

Italiano
09

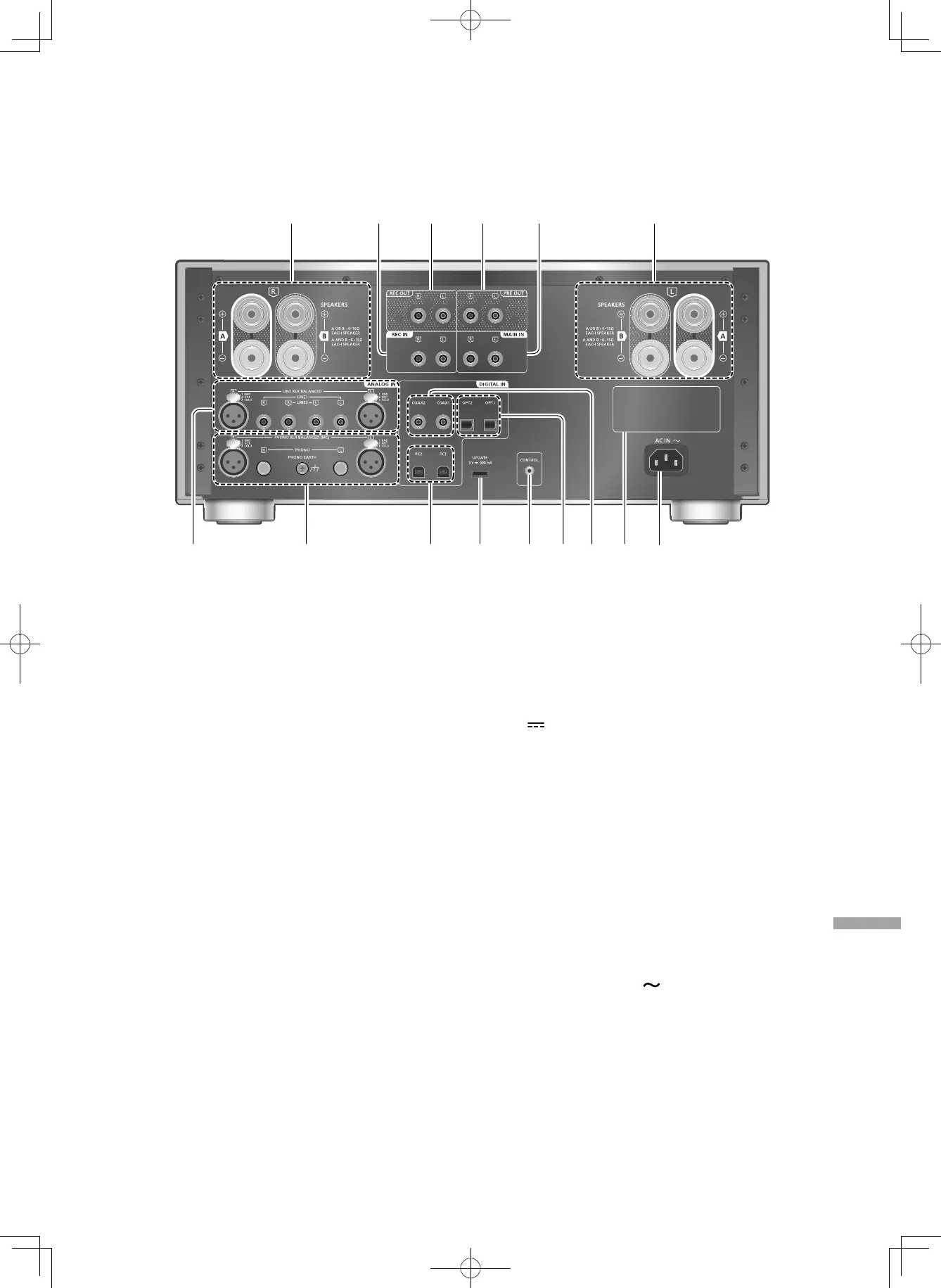

Guida di riferimento e controllo
(87)


 
 

   
 
10 Terminali di uscita altoparlante
( 12)
11 Terminali di ingresso audio analogici
(REC IN)
( 15, 19)
12 Terminali di uscita audio analogici
(REC OUT)
( 19)
13 Terminali di uscita audio analogici
(PRE OUT)
( 19)
14 Terminali di ingresso audio analogici
(MAIN IN)
( 18)
15 Terminali di ingresso audio analogici
(LINE XLR BALANCED/LINE1/LINE2)
( 15)
16 Terminali di ingresso audio analogici
(PHONO XLR BALANCED/PHONO)/
terminale PHONO EARTH
( 16)
• Il terminale PHONO EARTH serve per il
collegamento del filo di terra di un giradischi.
• Usare il cavo di lunghezza inferiore a 3 m.
• Mantenere i terminali corti PHONO fuori
dalla portata dei bambini, per evitare che
possano ingerirli.
17 Terminali USB-B (PC1/PC2)
( 14)
18 Terminale USB-A (UPDATE)
(
CC 5 V 500 mA)
( 23)
19 Terminale del sistema (CONTROL)
( 24)
20 Terminali di ingresso digitali ottici
(OPT1/OPT2)
( 13)
21 Terminali di ingresso digitali coassiali
(COAX1/COAX2)
( 13)
22 Marchio identificativo del prodotto
• Indicazione del numero del modello.
23 Terminale AC IN (
)
( 12)
